第一十二章 美工刀产品外形设计范例

7）单击操控板中的“完成”按钮。

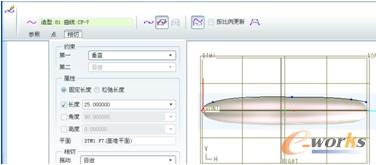

8）在工具栏中单击“编辑曲线”按钮，选择刚建立的平面曲线，接着选择其左端点，将其拖到父项曲线的近末端，然后打开操控板的“相切”滑出面板，设置如图12-11所示的选项。最后单击“完成”按钮。

图12-11  设置相切选项

9）在右侧工具箱中单击“完成”按钮。
说明：为了使截出的图清晰明了，不让JPG图像造成可能的视觉混乱，这里特意将在造型环境中参考的JPG格式图像隐藏，方法是在模型树中右击造型特征，选择“编辑定义”命令，进入造型环境，然后选择“造型”-“跟踪草绘”命令，打开“跟踪草绘”对话框。单击当前图像前的“隐藏”按钮，则将插入的当前图像隐藏起来，此时图像前显示不可见。

步骤5 创建可变截面扫描曲面。
1）单击“可变截面扫描工具”按钮，打开可变截面扫描工具操控板。
2）默认时，操控板中的“曲面”按钮处于被选中状态，系统提示“选取任何数量的链用做扫描的轨迹”。选择如图12-12所示的曲线1作为原点轨迹，然后按住〈Ctrl〉键分别指定链1、链2和链3。

图12-12  选择扫描轨迹

3）改变原点轨迹的起始点，方法是单击原点轨迹，然后单击以黄色显示的箭头，则箭头显示在另一端，如图12-13所示。

图12-13  改变原点轨迹的起始点

4）单击操控板中的“创建或编辑剖面”按钮，进入草绘器准备创建扫描剖面。
5）单击“创建一锥形弧”按钮，绘制如图12-14所示的两段圆锥曲线，并修改它们的尺寸，单击“完成”按钮。

图12-14  绘制圆锥曲线

6）单击操控板中的“完成”按钮，创建的可变截面扫描曲面如图12-15所示。

图12-15  创建的可变截面扫描曲面

步骤6 以拉伸的方式切除曲面。
1）单击“拉伸工具”按钮。
2）在拉伸工具操控板中单击“生成曲面”按钮，并单击“去除材料”按钮。
3）在拉伸工具操控板中单击“放置”选项，打开“放置”滑出面板，单击“定义”按钮，出现“草绘”对话框。
4）选择FRONT基准平面作为草绘平面，以RIGHT基准平面作为“顶”方向参照，单击对话框中的“反向”按钮，接着单击“草绘”按钮，进入草绘模式。
5）绘制如图12-16所示的剖面，单击“完成”按钮。

图12-16  绘制剖面

6）单击曲面，然后在操控板中输入拉伸深度值为25，并单击“深度方向”按钮使拉伸的深度方向为所需，预览效果如图12-17所示。

图12-17  预览

7）单击操控板中的“完成”按钮，结果如图12-18所示。

图12-18  切除后的曲面

步骤7 建立造型曲线。
1）在模型树中，右击第一个造型特征，从快捷菜单中，选择“隐藏”命令，将其隐藏，以方便下面建立造型曲线。
2）在特征工具栏中单击“造型工具”按钮，进入造型设计环境。
3）设置FRONT基准平面为活动平面。
4）单击“创建曲线”按钮，在操控板中单击“创建平面曲线”按钮。结合〈Shift〉键绘制如图12-19所示的平面曲线。
5）单击操控板中的“完成”按钮。
6）在工具栏中单击“编辑曲线”按钮，选择刚建立的平面曲线，接着分别将其端点拖动到曲面的相应顶点处，如图12-20所示。

图12-19  绘制平面曲线

图12-20  编辑曲线
