第一十二章 美工刀产品外形设计范例

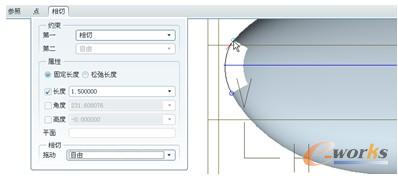

7）打开“相切”滑出面板，选择平面曲线的一个端点，从“约束”选项组的“第一”选项列表框中选择“相切”选项；然后选择平面曲线的另一个端点，也从“约束”选项组的“第一”选项列表框中选择“相切”选项，此时曲线如图12-21所示。

图12-21  编辑好的曲线

8）单击“完成”按钮。
9）在右工具箱中单击“完成”按钮。

步骤8 创建边界混合曲面。
1）单击特征工具栏中的“边界混合工具”按钮。
2）这时，操控板的“第一方向链收集器”处于被激活状态，选择刚建立的平面曲线作为第一方向曲线的链1，接着按住〈Ctrl〉键单击如图12-22所示的边线。很明显，这还不满足设计要求。松开〈Ctrl〉键后按住〈Shift〉键单击如图12-23所示的相邻边线，便可以定义完整的链2。

图12-22  定义第一方向曲线

图12-23  指定完整的链2

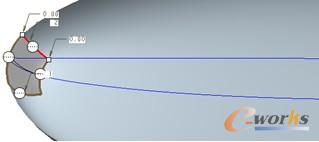

3）激活“第二方向链收集器”，结合〈Ctrl〉键选择第二方向曲线，如图12-24所示。

图12-24  指定第二方向曲线

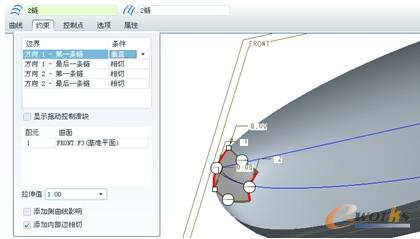

4）进入操控板的“约束”滑出面板，设置如图12-25所示的选项。

图12-25  设置约束条件

5）单击“完成”按钮。

步骤9 合并曲面。

1）选中刚创建的边界混合曲面，按住〈Ctrl〉键选择主体曲面（可变截面扫描曲面）。

2）在特征工具栏中单击“合并工具”按钮，打开合并工具操控板。
3）打开操控板的“选项”滑出面板，选择“连接”单选按钮。
4）单击“完成”按钮。

步骤10 以拉伸的方式切除曲面。
1）单击“拉伸工具”按钮。
2）在操控板中单击“生成曲面”按钮，并单击“去除材料”按钮。
3）进入“放置”滑出面板，单击“定义”按钮，出现“草绘”对话框。
4）选择FRONT基准平面作为草绘平面，以RIGHT基准平面作为“右”方向参照，单击“反向”按钮，单击“草绘”按钮，进入草绘模式。

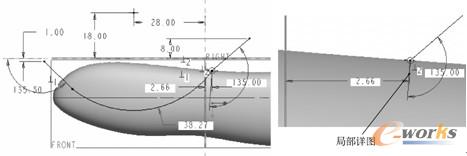

5）绘制如图12-26所示的剖面，单击“完成”按钮。

图12-26  草绘

6）选择面组。

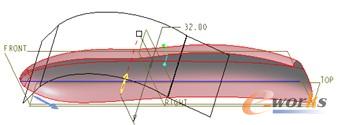

7）输入拉伸深度值为32，设置的箭头方向如图12-27所示。

图12-27  设置箭头方向

8）单击“完成”按钮，效果如图12-28所示。

图12-28  切除后的面组
