第一十六章 贝壳模型设计范例

7）单击“完成”按钮。
8）在可变剖面扫描工具操控板中单击“完成”按钮。完成创建的可变剖面扫描曲面如图16-10所示。

步骤5 以逼近的方式复制粘贴曲面边界线。
1）在信息区右侧的选择过滤器下拉列表框中选择“几何”选项，接着在图形窗口中单击如图16-11所示的曲面边界。

图16-10  完成的一个可变剖面扫描曲面

图16-11  单击要复制的曲面边界

2）单击“复制”按钮，接着单击“粘贴”按钮，出现一个操控板。

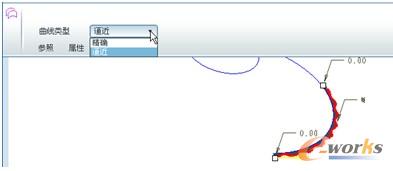

3）从“曲线类型”下拉列表框中选择“逼近”选项，如图16-12所示。

图16-12  设置“曲线类型”选项为“逼近”

4）在操控板中单击“完成”按钮，创建“复制1”曲线。
此时，可在信息区右侧的选择过滤器下拉列表框中选择“智能”选项。

步骤6 创建和编辑相关的造型曲线。
1）单击“造型”按钮，或者选择“插入”-“造型”命令，进入造型环境。
2）单击“设置活动平面”按钮，选择RIGHT基准平面为当前活动平面。
3）单击“曲线”按钮，接着在打开的造型曲线操控板中单击“创建平面曲线”按钮。按住〈Shift〉键捕捉单击如图16-13所示的点A，接着释放〈Shift〉键选择一点作为平面曲线的第2点（中间曲线点），然后再按住〈Shift〉键捕捉单击如图16-13所示的点B。单击鼠标中键结束平面曲线1的曲线点选择。
4）单击“设置活动平面”按钮，选择FRONT基准平面为当前活动平面。接着在FRONT基准平面上绘制平面曲线2，绘制方法是在按住〈Shift〉键的同时在指定直线段上捕捉单击一点（如图16-14所示的点C），再在按住〈Shift〉键的同时在“复制1”曲线上捕捉单击一点（如图16-14所示的点D）。注意，点C和点D都是部分被约束的点（即所谓的“软点”）。

图16-13  绘制平面曲线1

图16-14  绘制平面曲线2

5）在造型曲线操控板中单击“完成”按钮。
6）单击“曲线编辑”按钮，打开曲线编辑操控板。

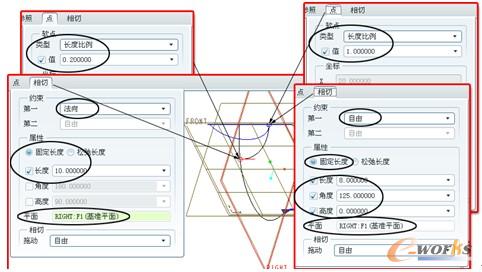

7）选择平面曲线2（即第二条平面曲线），分别将该曲线的两个端点调整到父项参照的近末端，然后利用操控板的“相切”滑出面板为指定平面曲线2的两个曲线点设置相关的相切约束和属性参数，如图16-15所示。

图16-15  编辑平面曲线2

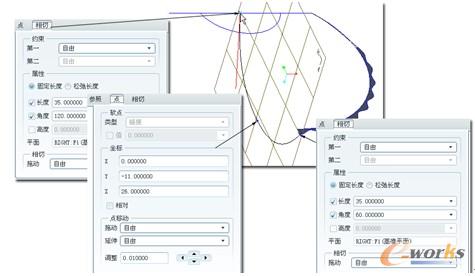

8）选择平面曲线1（即第一条平面曲线），分别编辑其相关的曲线点，如图16-16所示。注意将该曲线的两端点处的第一约束类型均设置为“自由”，并要设置其相应的属性参数。

图16-16  编辑平面曲线1

9）在曲线编辑操控板中单击“完成”按钮。
10）单击“曲线”按钮，接着在打开的造型曲线操控板中单击“创建自由曲线”按钮。在按住〈Shift〉键的同时分别在相关的曲线上捕捉到软点E和软点F，如图16-17所示。在造型曲线操控板中单击“完成”按钮，从而完成该自由曲线的创建。

图16-17  捕捉两点来创建自由曲线

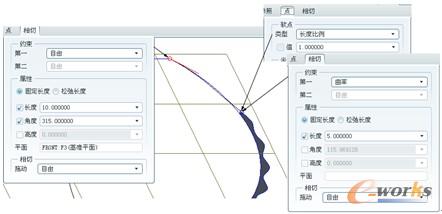

11）单击“曲线编辑”按钮，打开曲线编辑操控板。选择自由曲线，接着调整该自由曲线的曲线点位置，并设置相应的主约束（第一约束）以及相应的属性参数，具体如图16-18所示。

图16-18  编辑自由曲线
