第一十六章 贝壳模型设计范例

12）在曲线编辑操控板中单击“完成”按钮。
13）单击“完成”按钮，完成造型特征创建并退出造型设计环境。

步骤7 以逼近的方式生成曲线（“复制2”曲线）。
1）在信息区右侧的选择过滤器下拉列表框中选择“几何”选项，接着在图形窗口中单击如图16-19所示的边线。
2）单击“复制”按钮，接着单击“粘贴”按钮，出现一个操控板。
3）在按住〈Shift〉键的同时单击先前创建的与之相连的一条造型曲线，从而定义要复制粘贴的曲线链如图16-20所示。

图16-19  单击要复制粘贴的边线

图16-20  定义要复制粘贴的曲线链

4）从操控板的“曲线类型”下拉列表框中选择“逼近”选项。
5）在操控板中单击“完成”按钮。
此时，可将选择过滤器的选项重新设置为“智能”，接着在模型树中将可变剖面扫描特征（F7）和“复制1”曲线特征（F8）隐藏。

说明：这里所述的“F7”和“F8”指的是相对应两个特征的特征号，以便于用户辨认是哪个具体号码标识的特征。用户可以设置在模型树区域显示“特征#”列，其方法是在模型树区域中单击“设置”按钮，接着从出现的如图16-21所示的设置菜单中选择“树列”命令，弹出“模型树列”对话框，从“不显示”选项组中选择“特征#”列名，单击“添加列”按钮，从而将“特征#”列名移到右侧的“显示”选项组的列表框中，如图16-22所示，然后单击“确定”按钮。

图16-21  选择“树列”命令

图16-22  设置显示“特征#”树列

步骤8 创建3个基准点。
1）单击“基准点”按钮，弹出“基准点”对话框。
2）在如图16-23所示的自由曲线上分别单击3点，并设置其相应的偏移比率值，其中，PNT0的偏移比率值为0.4，PNT1的偏移比率值为0.8，PNT2的偏移比率值为0.6。

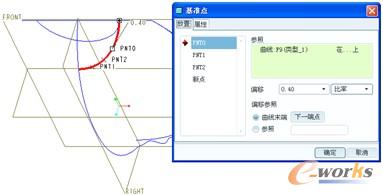

图16-23  创建3个基准点

3）在“基准点”对话框中单击“确定”按钮。

步骤9 创建拉伸曲面。
1）单击“拉伸工具”按钮，接着在打开的拉伸工具操控板中单击“曲面”按钮。
2）打开“放置”面板，单击“定义”按钮，弹出“草绘”对话框。
3）选择FRONT基准平面作为草绘平面，选择RIGHT基准平面为“左”方向参照，单击“草绘”按钮，进入草绘模式。
4）在内部草绘模式的菜单栏中选择“草绘”-“参照”命令，打开“参照”对话框。选择PNT0、PNT1和PNT2这3个基准点作为新绘图参照，然后单击“参照”对话框中的“关闭”按钮。
5）绘制如图16-24所示的拉伸剖面，然后单击“完成”按钮，完成草绘并退出内部草绘模式。

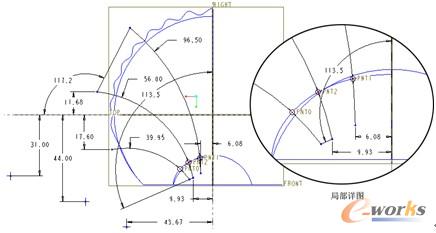

图16-24  绘制拉伸剖面

6）在拉伸工具操控板中打开“选项”滑出面板，将“侧1”和“侧2”的深度选项均设置为“盲孔”，侧1的拉伸深度值为30，侧2的拉伸深度值为5，如图16-25所示。

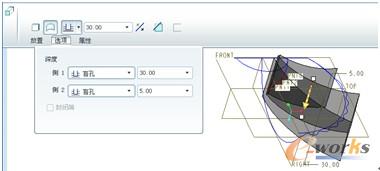

图16-25  设置拉伸深度选项

7）在拉伸工具操控板中单击“完成”按钮。

步骤10 再创建3个基准点。
1）单击“基准点”按钮，弹出“基准点”对话框。
2）利用“基准点”对话框，分别创建PNT3、PNT4和PNT5基准点，如图16-26所示。这3个基准点均是通过“复制2”曲线（F10）与相应的指定曲面相交来定义的。

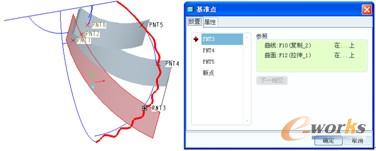

图16-26  创建3个基准点

3）在“基准点”对话框中单击“确定”按钮。
