第七章 后处理

1．查询单元结果
用户可用下列方法查看单元结果。

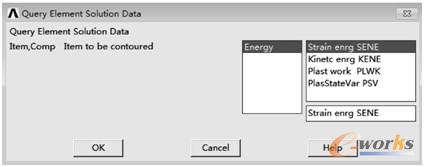

GUI：Main Menu︱General Postproc︱Query Results︱Element Solu，弹出图7-13所示的“Query Element Solution Data（查看单元求解结果）”对话框。对于结构分析，该对话框中只有能量（Energy）一个选项，并且用户可查看以下4种能量：单元应变能（Strain enrg SENE）、动能（Kinetc enrg KENE）、塑性功（Plast work PLWK）和塑性状态变量（plasStateVar PSV）。用户选择需查看的能量后，单击OK按钮，弹出对话框，根据需要用户再进行单击选择。

图7-13 “查看单元求解结果”对话框

2．查询节点结果
用户可用下列方法查看节点结果。

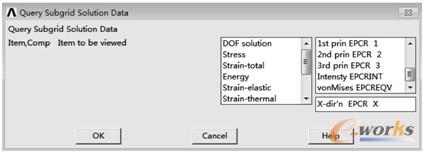

GUI：Main Menu︱General Postproc︱Query Results︱Subgrid Solu，弹出图7-14所示的“Query Subgrid Solution Data（查看节点求解结果）”对话框。该对话框中包括主变量选择框和子变量选择框。例如，主变量框包括自由度解（DOF solution）对应的子变量选择框，即X方向平动位移（Translation UX），Y方向平动位移（Translation UY）等，用户选择需查看的能量后，单击OK按钮，弹出对话框，根据需要用户再进行单击选择。

图7-14 “查看节点求解结果”对话框
