第七章 后处理

ANSYS程序中单元表有两个功能：第一，它是在结果数据中进行数学运算的工具；第二，它能够访问其他方法无法直接访问的单元结果。

1．定义单元表
用户可用下列方法定义单元表。
命令：ETABLE。

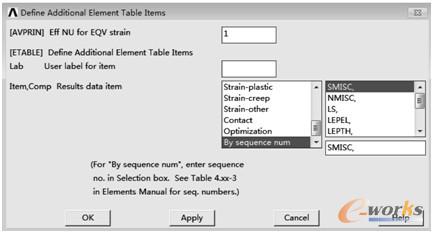

GUI：Main Menu︱General Postproc︱Element Table︱Define Table，弹出“定义单元表数据”面板（Element Table Data）。单击Add按钮，弹出图7-16所示的“Define Additional Element Table Items（定义附加单元表项）”对话框。该对话框包括3个选项：定义有效泊松比（Eff NU for EQV strain），用户在该选项后面输入有效泊松比，范围在0～0.5之间；定义附加单元项的名字（User label for item）；结果数据项（Results data item）。

图7-16 “定义附加单元表项”对话框

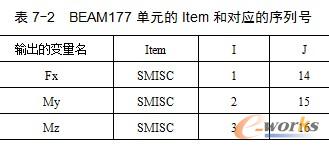

结果数据项包括主结果（Item项）和子结果（Comp项），如主结果中应力（Stress）对应的子结果为X方向应力（X-direction SX）、Y方向应力（Y-direction SX）、Z方向应力（X-direction SZ）等。用户还可以通过序号（By sequence num）选择单元表结果，该项功能主要针对不使用通用后处理器直接查看的结果，如表7-2所示的梁单元的弯矩和轴力。

例如，查看BEAM177单元的弯矩My，用户在AVPRIN中输入泊松比0.3，在ETABLE中输入变量名My，在主结果中选择By sequence num，在子结果中选择SMISC，然后在SMISC后面输入1，14，单击OK按钮。

2．云图查看单元表
用户可用下列方法查看单元表已定义的数据变量。
命令：PLETAB。

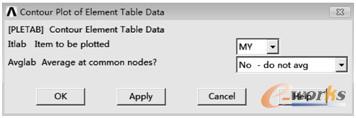

GUI：Main Menu︱General Postproc︱Element Table︱Plot Elem Table，弹出图7-17所示的“Contour Plot of Element Table Data（云图显示单元表数据）”对话框。该对话框包括两个选项：单元表显示项目（Item to be plotted），用户可以使用该选项图形显示在单元表中定义的输出类型；在单元共享节点是否平均结果（Average at commom nodes?）选项，用户可以选择不平均（No-do not avg）和平均（Yes-average）。PLETAB命令云图显示单元表中的数据。在PLETAB命令中的AVGLAB字段，提供了是否对节点处数据进行平均的选择项（对连续云图，平均；默认状态，对不连续云图，不平均）。

图7-17 “云图显示单元表数据”对话框

3．列表查看单元表
命令：PRETAB。
GUI：Main Menu︱General Postproc︱Element Table︱List Elem Table。

4．绝对值选项
命令：SABS。
GUI：Main Menu︱General Postproc︱Element Table︱Abs Value Option，弹出“Absolute Value Option for Element Table Calculation（对于单元表数据是否才有绝对值设置）”对话框），默认情况下不采用绝对值，如果用户需要采用绝对值运算，则选择Use absolute values?，然后单击OK按钮。

5．计算单元表每一项的和
该选项对于计算模型的体积、面积等几何参数非常有用，用户可以使用下列方法完成对单元表中变量的求和。
命令：SSUM。
GUI：Main Menu︱General Postproc︱Element Table︱Sum of Each Item，在弹出的面板中单击OK按钮。

6．单元表变量加运算
用户在单元表中定义完变量后，可以对其进行各种数学运算，并且图形或列表显示运算后的结果。用户可用下列方法进行单元表相加的数学运算。
命令：SADD。

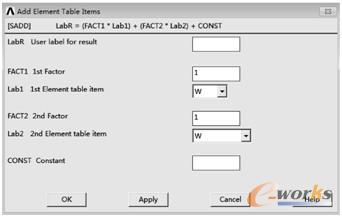

GUI：Main Menu︱General Postproc︱Element Table︱Add Items，弹出图7-18所示的“Add Element Table Items（单元表变量相加设置）”对话框。该对话框中主要包括两项：公式表达式选项（SADD）和公式参数输入选项。从对话框中可知，公式表达式为LabR=(FACT1*Lab1)+(FACT2*Lab2)+CONST，其中Lab1和Lab2为单元表已定义的变量；FACT1和FACT2为变量Lab1和Lab2的常系数；CONST为任意常量。公式输入选项：在1st Factor中输入第一个常系数，在1st Element table item中选择第一个单元表变量，在2nd Factor中输入第二个常系数，在2nd Element table item中选择第二个单元表变量，在Constant中输入常数。

图7-18 “单元表变量相加设置”对话框

7．单元表变量乘运算
用户可用下列方法进行单元表相乘的数学运算。
命令：SMULT。

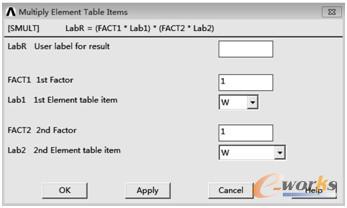

GUI：Main Menu︱General Postproc︱Element Table︱Multiply，弹出图7-19所示的“Multiply Element Table Items（单元表变量相乘设置）”对话框。该对话框中主要包括两项：公式表达式选项（SMULT）和公式参数输入选项。从对话框中可知，公式表达式为LabR=(FACT1*Lab1)*(FACT2*Lab2)，其中Lab1和Lab2为单元表已定义的变量；FACT1和FACT2为变量Lab1和Lab2的常系数。公式输入选项：在1st Factor中输入第一个常系数，在1st Element table item中选择第一个单元表变量，在2nd Factor中输入第二个常系数，在2nd Element table item中选择第二个单元表变量。

图7-19 “单元表变量相乘设置”对话框

8．找出单元表变量最大值
用户可用下列方法找出单元表变量的最大值。
命令：SMAX。
GUI：Main Menu︱General Postproc︱Element Table︱Find Maximum，弹出图7-20所示的“Find Maximum of Element Table Items（找出单元表变量最大值设置）”对话框。该对话框中主要包括两项：公式表达式选项（SMAX）和公式参数输入选项。从对话框中可知，公式表达式为LabR=maximum of (FACT1*Lab1)and(FACT2*Lab2)，其中Lab1和Lab2为单元表已定义的变量；FACT1和FACT2为变量Lab1和Lab2的常系数。公式输入选项：在1st Factor中输入第一个常系数，在1st Element table item中选择第一个单元表变量，在2nd Factor中输入第二个常系数，在2nd Element table item中选择第二个单元表变量。

图7-20 “找出单元表变量最大值设置”对话框

9．找出单元表变量最小值
用户可用下列方法找出单元表变量的最小值。
命令：SMIN。
GUI：Main Menu︱General Postproc︱Element Table︱Find Minimum，弹出图7-21所示的“Find Minimum of Element Table Items（找出单元表变量最小值设置）”对话框。该对话框中主要包括两项：公式表达式选项（SMIN）和公式参数输入选项。从对话框中可知，公式表达式为LabR=minimum of (FACT1*Lab1)and(FACT2*Lab2)，其中Lab1和Lab2为单元表已定义的变量；FACT1和FACT2为变量Lab1和Lab2的常系数。公式输入选项：在1st Factor中输入第一个常系数，在1st Element table item中选择第一个单元表变量，在2nd Factor中输入第二个常系数，在2nd Element table item中选择第二个单元表变量。

图7-21 “找出单元表变量最小值设置”对话框
