第二章 Pro/E 5.0草绘造型应用与实例精讲

2.2.1 草绘工具栏简介

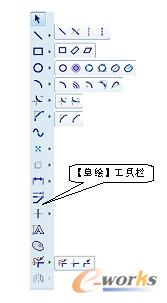

    进入草绘模块界面后，Pro/E程序窗口最右边的区域会出现【草绘】工具栏，如图2-5所示。其功能简介见表2-1。

图2-5 【草绘】工具栏

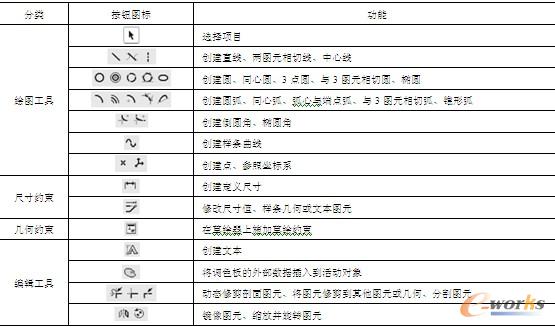

表2-1  草绘功能简介



2.2.2 基本图元的绘制



    1. 创建直线



    1）创建两点线：在两点之间创建一条直线。运行Pro/E 5.0软件，进入草绘模块。选择菜单栏【草绘】|【线】|【线】命令，或单击草绘工具栏中的“线”按钮，然后在草绘区域选择起始点和终止点，单击鼠标中键确定；同理也可以创建连续的直线作为一个链，如图2-6所示。

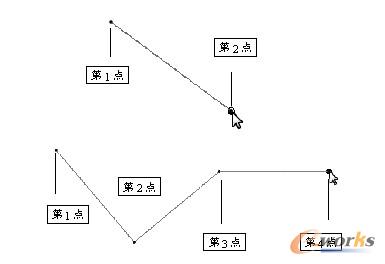

图2-6  创建直线和直线链

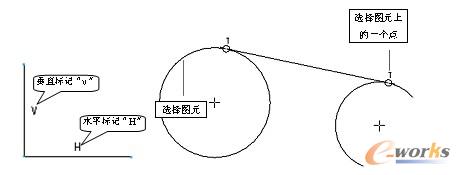

    另外，水平线和垂直线也可以很方便地绘制，在水平线和垂直线的旁边有水平标记 和垂直标记 出现，如图2-7所示。



    2）创建与两个图元相切的线。选择菜单栏【草绘】|【线】|【直线相切】命令，或单击草绘工具栏中的 三角形按钮，在弹出的下拉菜单中单击“直线相切”按钮，然后先选中第一个图元，再选择第二个图元的切点（此时Pro/E会自动捕捉切点，且在切点附近出现相切标记 ），如图2-8所示。



图2-7  创建水平和垂直直线 图2-8  相切线



    3）创建两点的中心线。中心线是用来定义一个旋转特征的旋转轴，用来定义在一剖面内的一条对称直线，或用来创建构造直线的。中心线具有无限长，并且不用来创建特征几何。



    选择菜单栏【草绘】|【线】|【中心线】命令，或单击草绘工具栏中的 三角形按钮，在弹出的下拉菜单中单击“中心线”按钮，在绘图区域选择不相同的两点即可绘制一条中心线；当绘制水平或者垂直中心线时，也会出现水平和垂直标记，如图2-9和图2-10所示。

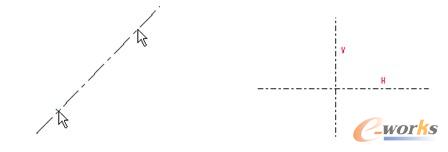

图2-9  创建中心线 图2-10  创建水平、垂直中心线



    4）创建几何中心线同理3）的创建方法。



    2. 创建矩形

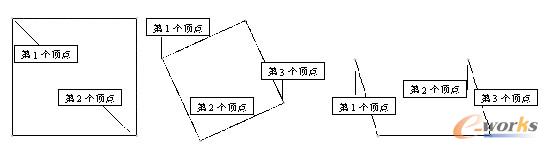

    1）创建矩形：选择菜单栏【草绘】|【矩形】|【矩形】命令，或单击草绘工具栏中的“矩形”按钮，将鼠标指针移至绘图区域，用鼠标左键放置矩形的一个顶点，然后将该矩形拖至所需大小，放置另一个顶点（对角点），单击即可，如图2-11所示。



    2）创建斜矩形：选择菜单栏【草绘】|【矩形】|【斜矩形】命令，或单击草绘工具栏中的三角形按钮，在下拉菜单中单击“斜矩形”按钮，将鼠标指针移至绘图区域，按照如图2-12的操作绘制【斜矩形】。



    3）创建平行四边形：选择菜单栏【草绘】|【矩形】|【平行四边形】命令，或单击草绘工具栏中的三角形按钮，在下拉菜单中单击“平行四边形”按钮，将鼠标指针移至绘图区域，按照如图2-13的操作绘制【平行四边形】。

图2-11  绘制矩形 图2-12  绘制斜矩形 图2-13  绘制平行四边形



    3. 创建圆

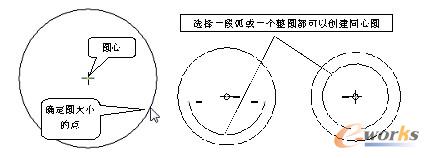

    1）通过拾取圆心和圆上一点来创建圆。选择菜单栏【草绘】|【圆】|【圆心和点】命令，或单击草绘工具栏中的“圆心和点”按钮，将鼠标指针移至绘图区域，用鼠标左键放置圆心，然后将该圆拖至所需大小，单击即可，如图2-14所示。



    2）创建同心圆。选择菜单栏【草绘】|【圆】|【同心】命令，或单击草绘工具栏中的三角形按钮，在弹出的下拉菜单中单击“同心”按钮，在草绘区域选取一个参照圆或一条圆弧来定义圆心，移动鼠标指针，圆的大小会随着鼠标指针一起变化，将该圆拖至所需大小，单击即可，如图2-15所示。



图2-14  通过拾取圆心和圆上一点来创建圆 图2-15  创建同心圆

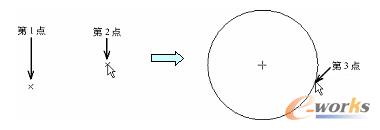

    3）通过拾取三点来创建圆。选择菜单栏【草绘】|【圆】|【3点】命令，或单击草绘工具栏中的三角形按钮，在弹出的下拉菜单中单击“3点”按钮，在草绘区域中绘制如图2-16左侧所示的两点，此时可以预览此圆，将圆调整到所需大小，单击即可，如图2-16所示。

图2-16  三点画圆



    4）创建与3个图元相切的圆。选择菜单栏【草绘】|【圆】|【3相切】命令，或单击草绘工具栏中的三角形按钮，在弹出的下拉菜单中单击“3相切”按钮，接着在草绘区域中选择弧、直线或者圆，选择了两个图元时，可以预览圆，选择了第3个图元时就确定了一个圆，当所选择的直线不够长时，此时绘制的圆与直线的延长线相切，如图2-17所示。

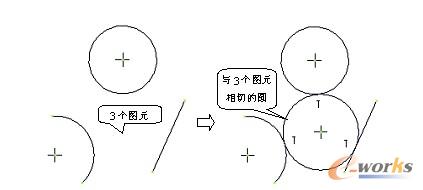

图2-17  创建与3个图元相切的圆



    5）创建 轴端点椭圆。选择菜单栏【草绘】|【圆】|【轴端点椭圆】命令，或单击草绘工具栏中的三角形按钮，在弹出的下拉菜单中单击“轴端点椭圆”按钮，在草绘区域按照如图2-18所示操作创建轴端点椭圆。



    6）创建 中心和轴椭圆。选择菜单栏【草绘】|【圆】|【中心和轴椭圆】命令，或单击草绘工具栏中的三角形按钮，在弹出的下拉菜单中单击“中心和轴椭圆”按钮，在草绘区域按照如图2-19操作创建中心和轴椭圆。

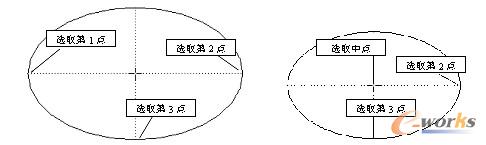

图2-18  创建轴端点椭圆 图2-19  创建中心和轴椭圆



    4. 创建弧



    1）通过3点或通过在其端点与图元相切来创建弧。选择菜单栏【草绘】|【弧】|【3点/相切端】命令，或单击草绘工具栏中的“3点/相切端”按钮，将鼠标指针移至绘图区域拾取3点创建弧，顺序如图2-20所示；在其端点与图元相切的弧，顺序如图2-21所示。

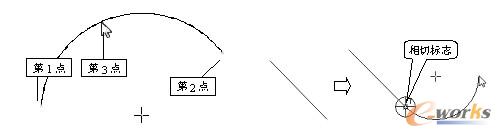

图2-20  3点创建弧 图2-21  通过在其端点与图元相切创建弧

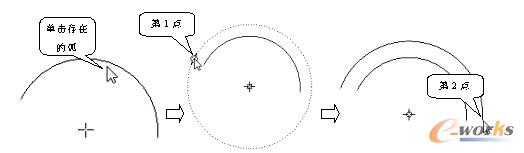

    2）创建同心弧。选择菜单栏【草绘】|【弧】|【同心】命令，或单击草绘工具栏中的三角形按钮，在弹出的下拉菜单中单击“同心”按钮，在草绘区域选取一个参照圆或一条圆弧来定义圆心，此时会出现一个虚线圆，移动鼠标指针，虚线圆的大小会随着鼠标指针一起变化，将该虚线圆拖至所需大小，然后选择虚线圆上的两点来确定一段弧，如图2-22所示。

图2-22  创建同心弧



    3）创建与3个图元相切的弧。选择菜单栏【草绘】|【弧】|【3相切】命令，或单击草绘工具栏中的三角形按钮，在弹出的下拉菜单中单击“3相切”按钮，接着在草绘区域中选择弧、直线或者圆，选择了两个图元时，可以预览弧，选择了第三个图元时就确定了一个弧，当所选择的直线不够长时，此时绘制的圆与直线的延长线相切，效果如同与3个图元相切的圆，如图2-23所示。

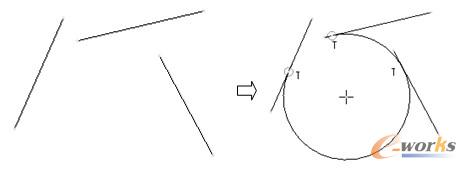

图2-23  创建与3个图元相切的弧



    4）创建锥形弧。选择菜单栏【草绘】|【弧】|【圆锥】命令，或单击草绘工具栏中的“圆锥” 三角形按钮，在弹出的下拉菜单中单击 按钮，接着在草绘区域按图示方法拾取两个端点。此时可以预览锥形弧，当移动鼠标指针时，锥形弧的形状会随着鼠标指针一起变化，将锥形弧移动到需要的形状，单击绘制好的锥形弧的两个端点落在一条中心线上，同时伴随着出现两个角度值和一个锥形值，其中圆锥值默认值为0.5，如图2-24所示。



    野火专家提示：圆锥值含义如下，对于椭圆0.05 <参数< 0.5；对于抛物线，参数 = 0.5；对于双曲线0.5 <参数< 0.95。



    5. 倒圆角



    在任意两个图元之间创建一个圆角过渡（相互平行的两个图元不能倒圆角）。圆角的大小和位置取决于拾取的位置。



    1）在两图元间创建一个圆角。选择菜单栏【草绘】|【圆角】|【圆形】命令，或单击草绘工具栏中的“圆形”按钮，在草绘区域中选择两个图元，即可以在两个图元间创建圆角，如图2-25～图2-27所示。

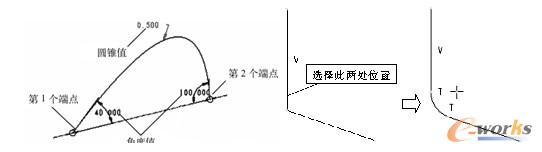

图2-24  创建锥形弧 图2-25  在两条直线之间创建圆角

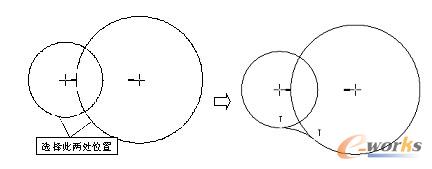

图2-26  在两圆之间创建圆角

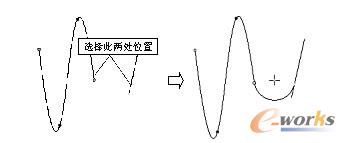

图2-27  在样条曲线和直线之间创建圆角

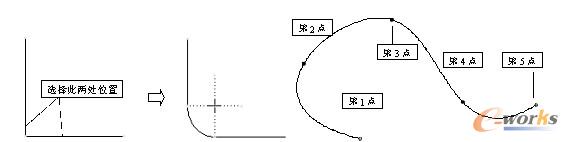

    2）在两图元间创建一个椭圆形圆角。选择菜单栏【草绘】|【圆角】|【椭圆形】命令，或单击草绘工具栏中的“椭圆形”按钮，其创建方法与创建圆角方法相同，但是其标注不一样，圆角只标注其半径R的值，椭圆形圆角需要标注X轴和Y轴的半径值，如图2-28所示。



    6. 创建样条曲线



    样条曲线是平滑通过任意多个中间点的曲线。



    选择菜单栏【草绘】|【样条】命令，或单击草绘工具栏中的“样条”按钮，然后在草绘区域中放置一个起始点，然后定义任意数目的插值点来定义样条曲线，单击鼠标中键，可在最后一个选择点确定样条曲线，如图2-29所示。



图2-28  创建椭圆形圆角 图2-29  创建样条曲线



    7. 创建点



    选择菜单栏【草绘】|【点】命令，或单击草绘工具栏中的“点”按钮，可以在草绘区域中任意绘制点，在Pro/E 5.0 系统中，用【 】表示点。



    8. 创建参照坐标系



    选择菜单栏【草绘】|【坐标系】命令，或单击草绘工具栏中的“坐标系”按钮，然后单击某一位置来确定该坐标系，可以将坐标系添加到随下列对象一起使用的截面：



    1）样条：可以相对于坐标系标注样条。这样即可通过相对于坐标系指定X、Y和Z轴坐标值来修改样条点。



    2）参照：可以添加坐标系到任何辅助标注截面。



    3）混合特征截面：可以用此坐标系为每个用于混合的截面建立相对原点。
