第二章 Pro/E 5.0草绘造型应用与实例精讲
第三节 尺寸约束
2.3.1 约束的基本知识
1. 强尺寸和弱尺寸
草绘模块确保在截面创建的任何阶段都已充分约束和标注该截面。当草绘某个截面时,系统会自动标注几何。这些尺寸被称为【弱】尺寸,弱尺寸显示为灰色;也可以添加自己的尺寸来创建所需的标注形式,尺寸被系统认为是【强】尺寸,强尺寸显示为黄色。添加强尺寸时,系统自动删除不必要的弱尺寸和约束。
2.尺寸冲突
如果在标注形式和约束中添加一个尺寸而导致冲突或冗余,则【草绘器】会发出警告,通知用户解决冲突,如图2-30所示。

图2-30 【解决草绘】对话框
2.3.2 标注直线
1. 标注水平线
1)直线两端点 + 直线外任意一点标注直线。单击草绘工具栏中的
按钮,单击选择两点,然后再单击草绘区域中任意一点,单击鼠标中键,即可标注水平直线,如图2-31所示。


图2-31 水平标注尺寸(一)
2)直接单击水平直线 + 直线外任意一点标注直线。单击草绘工具栏中的
按钮,直接单击水平直线,然后再单击草绘区域中任意一点,同样可标注水平直线,如图2-32所示。


图2-32 水平标注尺寸(二)
2. 标注垂直直线
具体方法可参考标注水平线内容。
3. 标注倾斜线
倾斜直线有三种类型的标注方式:水平标注、竖直标注、对齐标注。
(1)水平标注
直线两端点 + 虚线矩形区域的上方或下方任意一点。单击草绘工具栏中的

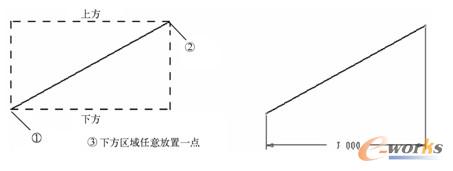

按钮,接着单击倾斜直线的两端点,然后在如图2-33所示虚线矩形区域的上方或下方单击鼠标中键,放置尺寸即可。


图2-33 倾斜直线-水平标注
(2)竖直标注

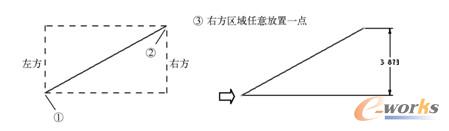

直线两端点 + 虚线矩形区域的左方或右方任意一点。单击草绘工具栏中的
按钮,单击倾斜直线的两端点,然后在如图2-34所示虚线矩形区域的左方或右方单击鼠标中键,放置尺寸即可。


图2-34 倾斜直线-竖直标注
(3)对齐标注
1)直线两端点 + 虚线矩形区域内任意一点标注倾斜直线。方法是,单击草绘工具栏中的

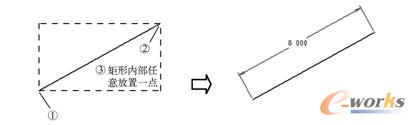

按钮,单击选取直线的两端点,然后在如图2-35所示虚线矩形域中任意一点单击鼠标中键,即可对齐标注倾斜直线。


图2-35 倾斜直线-对齐标注
2)直接单击倾斜直线 + 倾斜直线外任意一点标注倾斜直线的方法同理标注水平直线方法2)。
2.3.3 标注圆
1. 标注圆
有两种方法可以标注圆:标注半径和标注直径。
1)标注半径。单击圆 + 任意一点:单击草绘工具栏中的

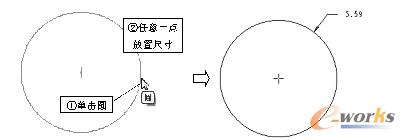

按钮,再单击圆,然后在绘图区域任意一点单击鼠标中键,即可放置尺寸,如图2-36所示。


图2-36 标注圆半径
2)标注直径。双击圆 + 任意一点:单击草绘工具栏中的

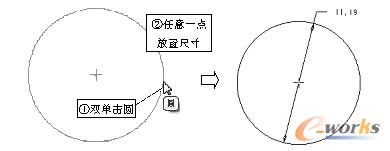

按钮,再双击圆,然后在绘图区域任意一点单击鼠标中键,即可放置尺寸,如图3-37所示。


图2-37 标注圆直径
2. 标注圆弧
标注圆弧的半径和直径:步骤同标注圆一致。
标注弧度:圆弧两端点 + 圆弧 + 任意一点。
单击草绘工具栏中的

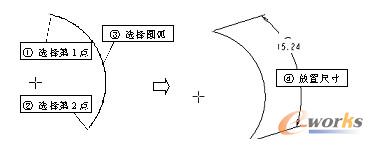

按钮,再单击选择圆弧两端点,接着选择要标注的圆弧,最后在绘图区域任意一点单击鼠标中键,即可放置尺寸,如图2-38所示。


图2-38 标注圆弧
3. 标注椭圆

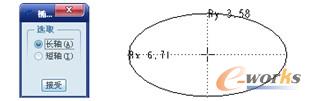

标注椭圆的步骤和标注圆步骤的相同,只是在标注椭圆时,Pro/E系统弹出【椭圆半径】对话框,如图2-39所示。提示用户选择椭圆的【长轴】或【短轴】后,单击 按钮,Pro/E系统会产生所标注的尺寸,如图2-40所示。

图2-39 【椭圆半径】对话框 图2-40 标注椭圆
2.3.4标注角度
1. 两直线

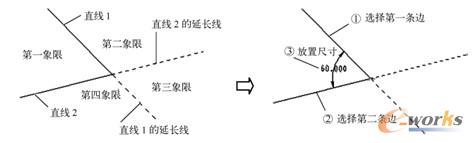

两条直线相交会产生四个象限和四个角,如图2-41所示。我们根据自己的需要来标注尺寸。例如,标注两直线的角度,单击草绘工具栏中的 按钮,先选择图示的第一条直线,接着选择图示的第二条直线,最后在图示第一象限中放置尺寸即可,如图2-42所示。

图2-41 两条直线分成的四个象限图2-42 尺寸放在第一象限

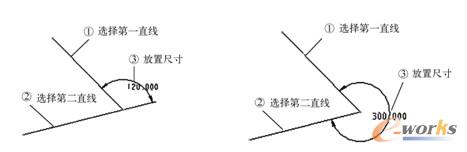

若将尺寸放置在第二象限则会产生下面的效果,产生第一条线与第二条线延长线的角度,如图2-43所示;尺寸放置在第三象限效果如图2-44所示。尺寸当然也可以放置在第四象限,效果依此类推。

图2-43 尺寸放置在第二象限图2-44 尺寸放置在第三象限
2. 样条曲线和直线
单击草绘工具栏中的

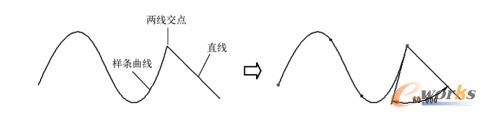

按钮,用鼠标左键选择样条曲线、直线以及两线交点三个要素后,在草绘区域的任意位置放置尺寸即可,其标注的放置原理与两直线角度标注的放置原理相同,如图2-45所示。


图2-45 标注样条曲线和直线之间的夹角
2.3.5 标注平行线间距离

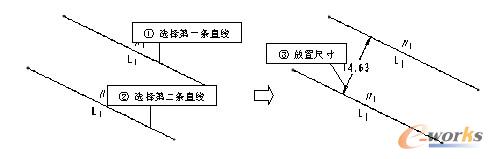

单击草绘工具栏中的 按钮,单击选择直线1和直线2,在绘图区域内任意一点放置尺寸即可,如图2-46所示。

图2-46 标注平行线间距离
2.3.6 标注旋转截面直径尺寸
此类标注是用于标注旋转剖面的直径,其标注效果如图2-47所示。
第一步:单击草绘工具栏中的
按钮。

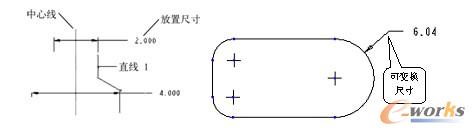

第二步:单击选取要标注的图元,如图2-48中的直线1。

图2-47 标注旋转剖面的直径 图2-48 标注图元
第三步:单击选取该图元的中心线轴,如图2-48所示的中心线。
第四步:最后单击再次选取要标注的图元,如图2-48所示的直线1。
在草绘区域中拾取任意一点放置尺寸。
2.3.7标注周长
周长尺寸用于标注图元链或图元环的总长度。必须选择一个尺寸,系统可调整它从而获得所需周长,这个尺寸称为可变尺寸,当修改周长尺寸时,系统会相应地修改此可变尺寸。
第一步:用框选的方法选择图2-48中所有的边;使得所选线呈红色显示。

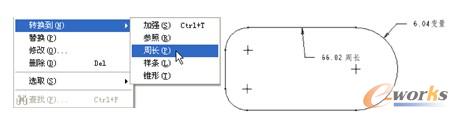

第二步:选择菜单栏【编辑】|【转换到】|【周长】命令,位置如图2-49所示。
第三步:选取由周长尺寸驱动的尺寸(可变尺寸),即可变尺寸所指向的尺寸(尺寸值为6.04)如图2-49所示。
第四步:Pro/E系统自动产生周长尺寸【66.02周长】和可变尺寸【6.04变量】,如图2-50所示。

图2-49 命令位置图2-50 标注周长后
野火专家提示:用户无法修改可变尺寸,因为它们是被驱动尺寸。如果删除可变尺寸,系统会删除周长尺寸。
2.3.8 修改截面尺寸约束
1. 移动尺寸
要改变尺寸的放置位置,使尺寸的放置位置美观合理,只需当鼠标处于【 】状态时(即选取项目状态时)指向需要移动位置的尺寸,单击且按住不放,移动鼠标到所需要的位置,然后释放鼠标即可再次放置尺寸。
2.尺寸修改方法

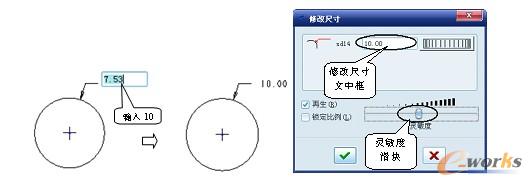

1)只需当鼠标处于【 】时(即选取项目状态时)指向需要修改的尺寸值,双击鼠标,在弹出的文本框中输入新的尺寸值,如图2-51所示。按〈Enter〉键或者单击鼠标中键即可修改尺寸。
2)单击草绘工具栏中的修改按钮,或者选择菜单栏【编辑】|【修改】命令,然后选取要修改的尺寸,系统弹出【修改尺寸】对话框,接着输入修改值,单击 按钮即可修改尺寸,如图2-52所示。

图2-51 尺寸修改图2-52 【修改尺寸】对话框
- 按纽“再生(R)” :用于控制图元的尺寸在被修改时是否动态的发生变化,若不选中此复选框,则当单击 按钮后才再生。
- 按纽“锁定比例(L)” :当选择了两个以上的尺寸时,若选中此复选框,则只修改其中的一个数值,其他的数值会以相同的比例再生。
- 灵敏度滑块:用来调整【数值调整滚轮】滚动时数值的变化幅度。
- 数值调整滚轮:向左滚动改小尺寸;向右滚动增大尺寸。
