第五章 Pro/E 5.0装配造型设计与实例精讲

要创建子组件或组件，首先必须创建基准特征或基本元件。然后才可以创建或装配其他的组件到现有组件和基准特征中。当创建组件的第一个元件时，既可创建一个空元件也可以从一个现有元件复制。

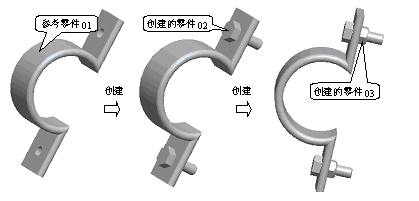

在组件下创建元件的创建过程，如图5-1所示。

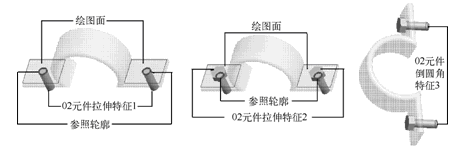

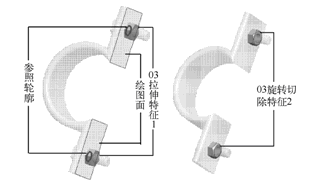

图5-1在组件下创建元件

在组件下创建元件的操作步骤如下：

第一步进入组件：

1）选择【文件】|【新建】命令，或在工具栏上单击按钮，如图5-2所示。

图5-2新建组件

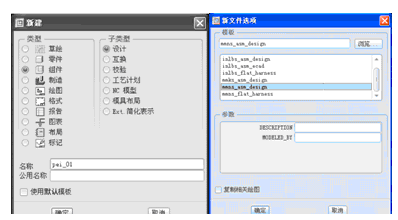

2）在弹出的【新建】对话框中选择【组件】单选按钮，接受默认名或重新命名，取消对【使用默认模板】复选框前面“√”的选取。单击按钮，如图5-3所示。

3）在弹出的【新文件选项】对话框中选择【mmns_asm_design】作为组件模板，单击按钮，如图5-4所示。

图5-3【新建】对话框图5-4【新文件选项】对话框

第二步装配第一个元件：

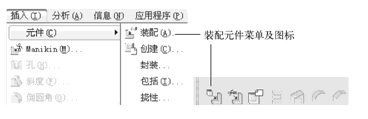

1）选择【插入】|【元件】|【装配】命令，或在工具栏上单击按钮，如图5-5所示。

图5-5 装配元件菜单及图标

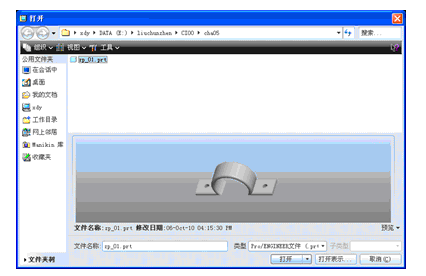

2）打开本书配套光盘“原始文件\cha05文件夹\zp_01.prt”文件，在系统弹出的【打开】对话框中，选取要放置的元件作为装配的第一个零件，单击按钮，即可将零件调入到组件模块下，也可从Pro/E浏览器中选取元件并将其拖动到图形窗口中，如图5-6所示。

图5-6【打开】对话框

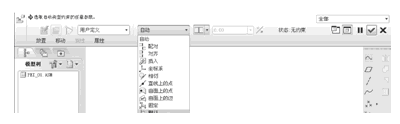

3）调入元件后，Pro/E系统弹出【放置元件】操控板，在【自动】下拉列表中选择【默认】装配方式（元件的默认坐标系与装配环境默认坐标系重合）为元件的约束类型，也可打开【放置】选项，在【约束类型】列表中选取，然后单击按钮完成装配，如图5-7所示。

图5-7【放置元件】操控板

第三步创建元件：

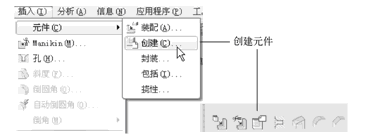

1）选择【插入】|【元件】|【创建】命令，或单击工具栏上的按钮，如图5-8所示。

图5-8 创建元件菜单及图标

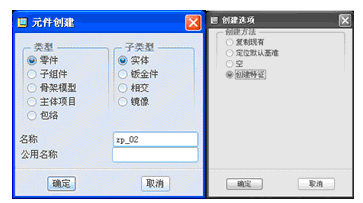

2）Pro/E系统弹出【元件创建】对话框。在【类型】选项组中选择【零件】单选按钮，在【子类型】选项组中选择【实体】单选按钮，在【名称】文本框中输入zp_02，并单击按钮。此时Pro/E系统弹出【创建选项】对话框，在此对话框中选择【创建特征】选项并单击按钮，如图5-9所示。

图5-9 【元件创建】对话框

3）进入组件创建元件后模型树会多出一个元件并处于激活状态，如图5-10所示。

元件创建【类型】说明如下。

零件：创建零件特征。
子组件：创建子组件。
骨架模型：骨架模型几何与常规组件几何不同，其不受组件级特征影响。切口和孔等组件特征不相交骨架模型几何，骨架模型在“模型树”中用作为标志。
主体项目：在组件中，主体项目是元件的非实体表示。主体项目表示的对象不需要建立实体模型，但必须在“材料清单”（BOM）或“产品数据管理”程序中表示出来。主体项目示例包括粘结剂、涂漆或多个元件项目，如铆钉或螺钉。主体项目在“模型树”中用作为标志，主体项目参数可在相应的主体模型中预定义。主体模型是零件的一个子类型，扩展名为“.prt”。用户可对主体零件级参数和关系进行处理（添加、移除和修改）。另外，用户还可创建主体模型的族表实例。
包络：创建包络元件。包络是为了表示组件中一组预先确定的元件（零件和子组件）而创建的一种零件。

元件创建【子类型】说明如下。
