第五章 Pro/E 5.0装配造型设计与实例精讲

第四节 DOWN-TOP装配设计

5．坐标系（Coord Sys）

将元件的坐标系与组件的坐标系对齐（既可以使用组件坐标系又可以使用零件坐标系），将该元件放置在组件中，或者即时创建坐标系。通过对齐所选坐标系的相应轴来装配元件，如图5-24所示。

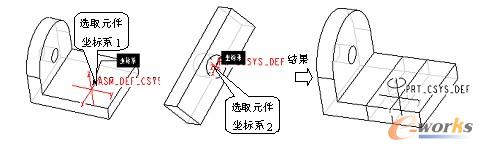

图5-24 坐标系定位示意图

6．相切（Tangent）

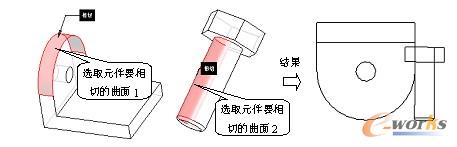

控制两曲面在切点接触，如图5-25所示。

图5-25 相切示意图

7．线上点（Pnt On Line）

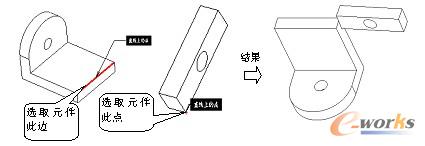

约束控制边、轴或基准曲线与点之间的接触。在图5-26的示例中，直线上的点与边对齐，如图5-26所示。

图5-26线上点约束

8．曲面上的点（Pnt On Srf）

约束控制曲面与点之间的接触，可以用零件或组件的基准点、曲面特征、基准平面或零件的实体曲面作为参照，如图5-27所示。

9．曲面上的边（Edge On Srf）

约束一个曲面与一条边线接触对齐，可以用基准平面、平面零件或组件的曲面特征，或任何平面零件的实体曲面，如图5-28所示。

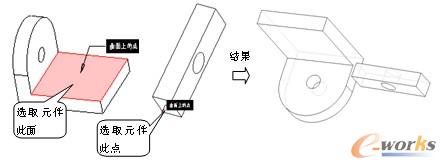

图5-27 曲面上的点约束

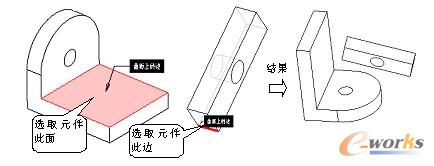

图5-28 曲面上的边约束

10．固定约束（Fix）

系统自动把元件固定在当前所处位置，并增加约束条件，使元件完全约束。

11．默认（Default）

该约束将元件的默认坐标系与装配环境默认坐标系重合，常用于装配环境中第一个调入的元件。

5.4.3 DOWN-TOP设计实例演练

下面以图5-29为例，说明在组件下装配元件的一般过程。

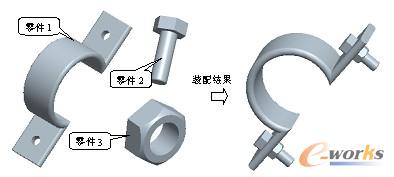

图5-29 装配元件流程图

在组件下装配元件的操作步骤如下：

第一步：新建文件：

1）选择【文件】|【新建】命令，或单击工具栏上的按钮，在弹出的【新建】对话框中选择【组件】复选框，接受默认名或重新命名，取消对【使用默认模板】复选框的选取，单击“确定”按钮。

2）在弹出的【新文件选项】对话框中选择【mmns_asm_design】作为组件模板, 单击“确定”按钮，即可新建一个组件。

第二步：在组件中装配第一个零件：

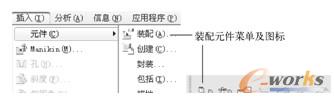

1）单击菜单栏【插入】|【元件】|【装配】命令，或单击工具栏上的按钮，如图5-30所示。

图5-30 装配元件菜单及图标

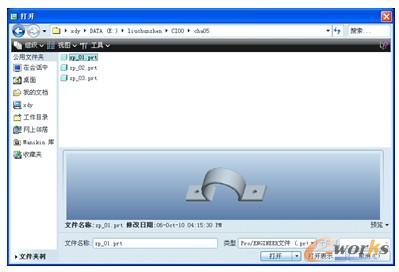

2）打开本书配套光盘“原始文件\cha05文件夹\zp_01.prt”文件，在系统弹出的【打开】对话框中，选取要放置的元件zp_01.prt作为装配的第一个零件。单击“打开”按钮，即可将零件调入到组件模块下，也可从Pro/E浏览器中选取元件并将其拖动到图形窗口中，如图5-31所示。

图5-31 【打开】对话框

3）调入元件后，Pro/E系统弹出【放置元件】操控板，在【自动】下拉列表框中选择【默认】装配方式（元件的默认坐标系与装配环境默认坐标系重合）作为元件的约束类型，也可打开【放置】选项卡，在【约束类型】列表中选取，然后单击√按钮完成装配，如图5-32所示。

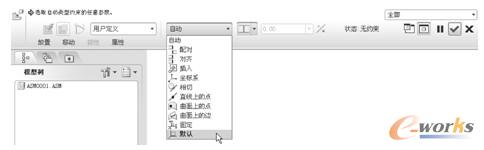

图5-32 【约束元件】操控板

第三步：装配第二个元件，并使用定位约束放置元件：

1）选择【插入】|【元件】|【装配】命令，或单击工具栏上的按钮，打开本书配套光盘“原始文件\cha05文件夹\zp_02.prt”文件，系统弹出【打开】对话框，选择zp_02.prt零件并单击“打开”按钮。

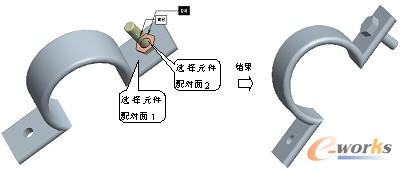

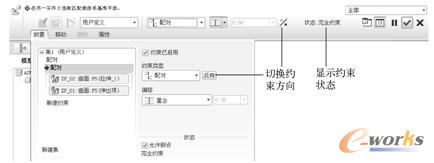

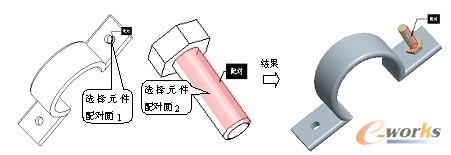

2）调入元件后，Pro/E系统弹出【放置元件】操控板，单击相应按钮在单独的窗口中显示元件，或单击按钮在图形窗口中显示该元件，在【自动】下拉列表框中选择【配对】约束类型，依次选取元件配对面1及元件配对面2，可根据用户需要单击相应按钮更改约束方向，也可在【偏移】下拉列表框中选择【偏移】选项，并输入偏移值使两配对面偏移距离，然后单击√按钮，如图5-33和图5-34所示。
