第七章 Pro/E 5.0玩具装配造型实例精讲

第三节创建玩具腿部装配体

1. 新建模块

第一步：运行Pro/E 5.0软件。

第二步：选择菜单栏【文件】|【新建】命令，或单击工具栏中的相应按钮，在系统弹出的【新建】对话框中选择【组件】单选按钮，在【名称】文本框中输入【BXJG01】，取消【使用默认模板】复选框前面的“√”。单击“确定”按钮，如图7-1所示。

图7-1 【新建】对话框

第三步：在弹出的【新文件选项】对话框中选择【mmns_asm_design】作为组件模板, 单击“确定”按钮，系统弹出【新建模块】窗口，如图7-2所示。

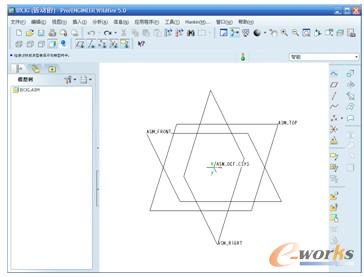

图7-2 “新建模块”窗口

2. 创建主体部分线架

操作步骤

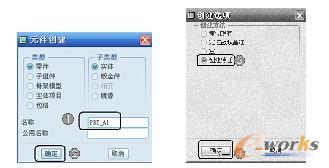

第一步：在【新建模块】窗口中单击工具栏中的“元件创建”按钮，系统弹出【元件创建】对话框，在【名称】文本框中输入【PRT_A1】。单击“确定”按钮，系统弹出【创建选项】对话框，在【创建方法】选项组中选择【创建特征】单选按钮，单击“确定”按钮，完成整个新建模块的创建，如图7-3所示。

图7-3 元件创建操作

第二步：选择菜单栏【插入】|【模型基准】|【草绘】命令，或单击工具栏中的 “草绘”按钮，系统弹出【草绘】对话框，选取TOP基准平面作为草绘平面，如图7-4所示。

第三步：单击【草绘】对话框中的按钮，进入草绘界面，草绘如图7-5所示的截面，最后单击工具栏中的“√”按钮完成操作。

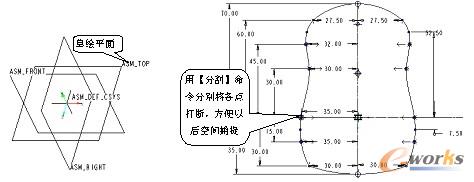

图7-4 选取草绘平面图7-5 草绘截面图

第四步：单击工具栏中的“基准轴”按钮，系统弹出【基准轴】对话框，分别按住〈Ctrl〉键不放，捕捉“步骤3”草图坐标为（32、45）、（35、15）和（35、15）的对称点作为第一参照，选择TOP基准平面作为第二参照，分别单击“确定”按钮，创建如图7-6所示的三条基准轴。

图7-6 创建三条基准轴

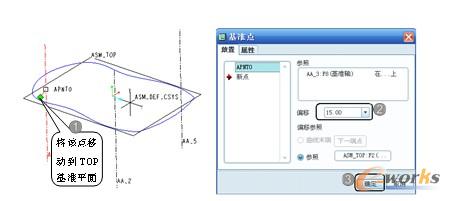

第五步：单击工具栏上的“基准点”按钮，系统弹出【基准点】对话框，之后在绘图区坐标为（32、45）的基准轴上放置，以TOP基准平面作为参照，在【基准点】对话框上的【偏移】文本框中输入15，单击“确定”按钮，操作如图7-7所示。同理，在另外两条基准轴上创建两个偏移20的基准点。

图7-7 创建基准点

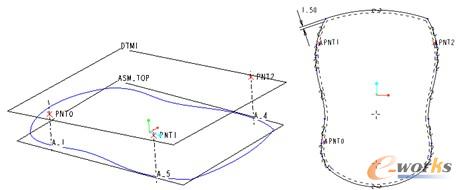

第六步：单击工具栏上的“基准平面”按钮，系统弹出【基准平面】对话框，按住〈Ctrl〉键不放，选择刚才创建的三个基准点创建一个新的平面。单击“确定”按钮，完成操作，如图7-8所示。

第七步：单击工具栏上的按钮，选择刚才创建的基准平面作为草绘平面，绘制如图7-9所示的草图截面（该草图栏是以步骤3的草图作为参照，偏移1.5所得）。

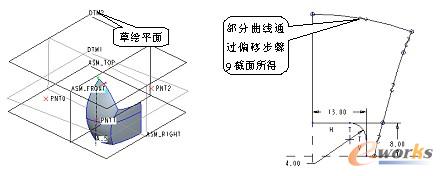

图7-8 创建基准平面图7-9 草图截面

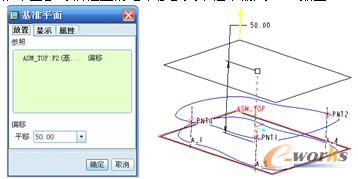

第八步：单击工具栏上的“基准平面”按钮，系统弹出【基准平面】对话框，选择TOP基准平面作为参照平面，在【基准平面】对话框上的【平移】文本框中输入50，如图7-10所示。

图7-10 创建基准平面

第九步：选择“步骤8”所创建的基准平面作为草绘平面，绘制如图7-11所示的草绘截面。

图7-11 草绘截面

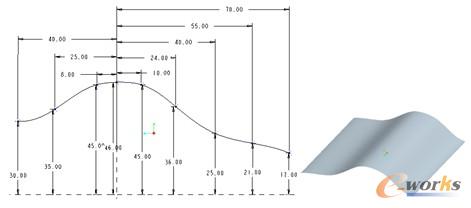

第十步：单击工具栏上的“拉伸”按钮，系统弹出【拉伸】操控板，单击操控板上的按钮，之后选择操控板上的【放置】按钮，系统弹出【放置】对话框，单击对话框上的按钮，系统再弹出【草绘】对话框，选择RIGHT基准平面作为草绘平面，绘制如图7-12所示的草绘截面，单击√按钮，完成草绘操作。之后在【拉伸】操控板上选择拉伸类型，在文本框中输入100，单击操控板上的√按钮，完成拉伸操作，如图7-13所示。

图7-12 草绘截面图7-13 拉伸截面

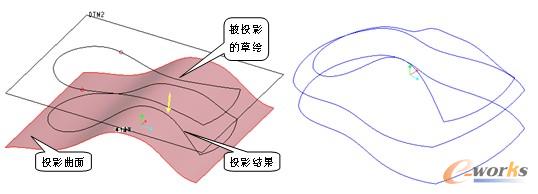

第十一步：用鼠标在绘图区选择“步骤8”所绘制的截面后，选择菜单栏【编辑】|【投影】命令，系统弹出【投影】操控板，选择“步骤9”所拉伸的曲面作为投影平面，单击√按钮，完成投影操作，如图7-14所示。

总体线架操作完毕，如图7-15所示。

图7-14 投影曲线图7-15 总体线架

3. 创建腿部线架

第一步：在单击工具栏上的“基准点”按钮，分别在总体线架上创建如图7-16所示的基准点。

图7-16 创建基准点

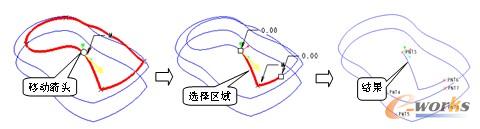

第二步：单击一次顶部弧线之后再单击一次（不是双击），顶部变成加粗红色线后，选择菜单栏【编辑】|【复制】和【编辑】|【粘贴】命令，系统弹出【复制】操控板，在绘图区中将红色线框上的箭头移动到如图7-17所示的位置，之后单击操控板上的“参照”按钮，系统弹出【参照】对话框，再单击对话框上的“细节”按钮，系统弹出【链】对话框，在对话框上选中“基于规则”单选按钮之后，在绘图区选择“步骤1”创建的两个基准点之间的线段作为参考对象，之后单击【链】对话框上的“确定”按钮，最后单击操控板上的√按钮，完成操作。

图7-17 复制部分曲线

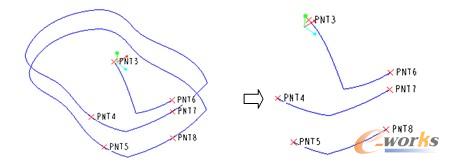

第三步：同理“步骤2”复制另外两个草绘曲面基准点之间的线段，如图7-18所示。

图7-18 复制曲线2

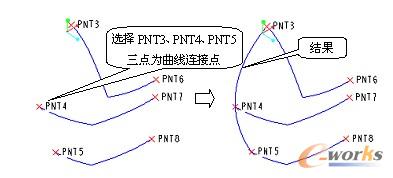

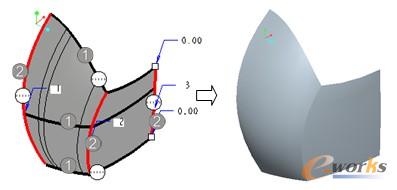

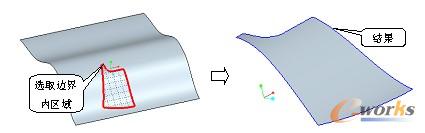

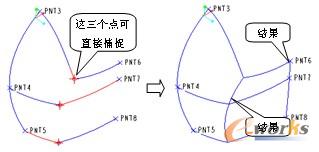

第四步：单击工具栏上的“曲线菜单管理器”按钮，系统弹出【曲线菜单管理器】对话框。选择对话框上的【完成】命令，系统同时弹出【通过点】和【连接类型菜单管理器】两个对话框，默认上面的选项设置，之后在绘图区捕捉之前所创建的三个基准点，之后选择【连接类型菜单管理器】对话框上的【完成】命令和单击【通过点】对话框上的“确定”按钮，完成操作，如图7-19所示。
