第一章 模具设计基础

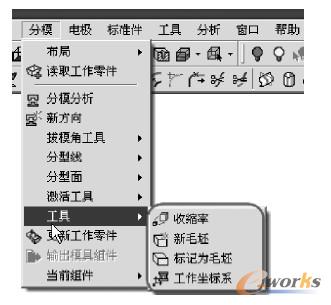

    在“分模” 菜单里的“工具” 选项中包含有“收缩率”、“新毛坯”、“标记为毛坯” 和“工件坐标系” 四个命令, 如图1-41 所示, 各命令介绍如下。

图1-41

1. 4.1　收缩率

    收缩率, 即通过设定比例来改变模型的体积。在收缩率特征向导中, 有三个步骤, 即选择要放缩的物体、拾取放缩的支点和设置放缩的比例, 如图1-42 所示。

图1-43

    在选择物体时, 默认“所有物体” 命令, 捕捉当前所有物体; 若单击“所有物体” 命令, 则改变为“根据拾取” 命令, 此时“比例放缩” 命令则只对所拾取的体或者面进行放缩。

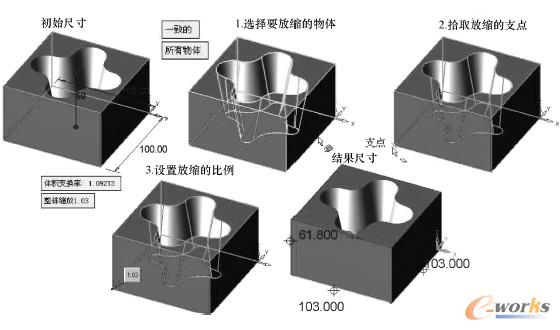

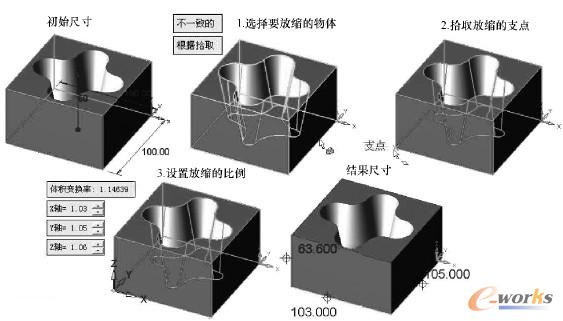

    在选择物体时, 默认“一致的” 命令, 即比例放缩沿X、Y 和Z轴的放缩比例相同, 对模型进行均匀放缩, 如图1-43 所示。若单击“一致的” 命令则切换到“不一致的“命令, 则在设置放缩的比例(第三步) 时允许设计者分别设置模型沿X、Y 和Z 轴的放缩比例, 如图1-44 所示。

图1-44

1.4.2　新毛坯

    “新毛坯” 命令可使一个草图或3D 曲面沿设定方向完成拉伸, 并把此拉伸特征附属为毛坯。

1.4.3　标记为毛坯

    “标记为毛坯” 命令可把一个新建的零件附属为毛坯。

1.4.4　工作坐标系

    “工作坐标系” 命令可为模具设计中分模特征模型设定工作坐标系。
