第一章 模具设计基础

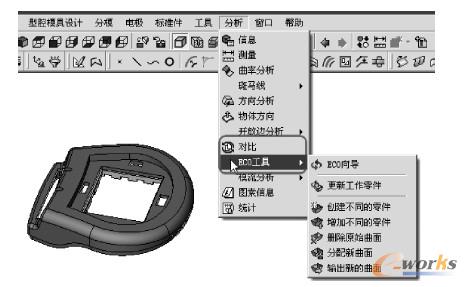

    模具设计过程中分模零件经常需要变更, 我们可以通过分析菜单的两个命令来更新:“对比” 和“ECO 工具”, 如图1-45 所示。

图1-45

1.5.1　对比

    “对比” 命令即通过与一个参照模型文件进行对比而诊断出当前零件的工程变更。通过比较可以对这些变更进行编辑和更新操作。比较的过程就是生成两组曲面的过程, 一组曲面包含那些增加到参照模型文件中的曲面, 另一组曲面包含那些从参照模型文件中删除的曲面, 而比较的结果就是在新模型文件中增加这些需要增加的面, 并删除那些已经不需要的曲面。

    “ 对比” 命令中包含有两个必须步骤和一个可选命令。两个必须步骤即“选择并定位参照零件” 和“对比/ 更新零件参数设置”。可选命令为“添加/ 删除面”, 如图1-46所示。

图1-46

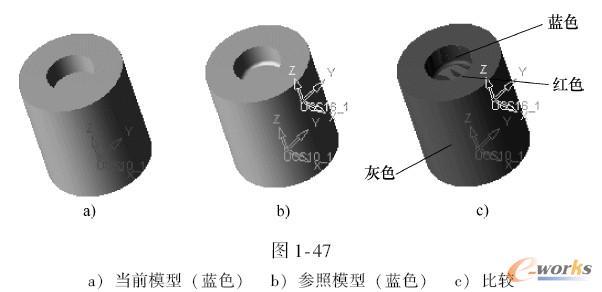

    对比中, 只属于当前模型的曲面以红色显示, 只属于参照模型的曲面显示为蓝色, 而当前和参照模型相同的曲面显示为灰色。可选命令“增加/ 删除面” 的功能是在比较中可以通过拾取曲面以改变此面的属性, 即拾取红色曲面并确认, 则红色曲面被保留(变成灰色),而拾取蓝色曲面则被删除(变成红色), 如图1-47 所示。

1.5.2　ECO 工具

    “ECO 工具” 是高级的对比功能, 和“对比” 命令类似, 只不过高级对比中与ECO(Engineering Changed Order) 文件相比较的不是主文档, 而是主文档前的工作零件模型。这里的主文档主要指一个分模工作零件, 可能会包含很多分型线与分型面等信息, 而需要比较的是主文档在分模前的工作零件模型, 如图1-48 所示。

图1-48

    设计者在分模期间可以利用ECO 工具进行高级对比, 可以把主零件的变化快速地反映到分模零件里, 也可以在完成分模后, 把主零件的变化输出到模具里(高级应用见4.9节)。可以做多次的变更比较操作。
