第二章 模具设计基础练习

2.1.1　开始一个新的模具工程

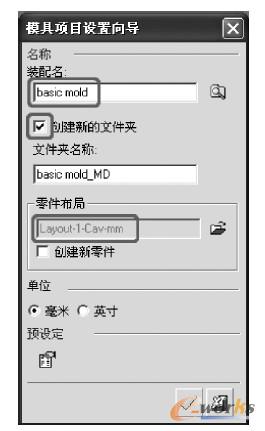

    选择模具项目设置向导图标并打开该向导,如图2-2 所示。

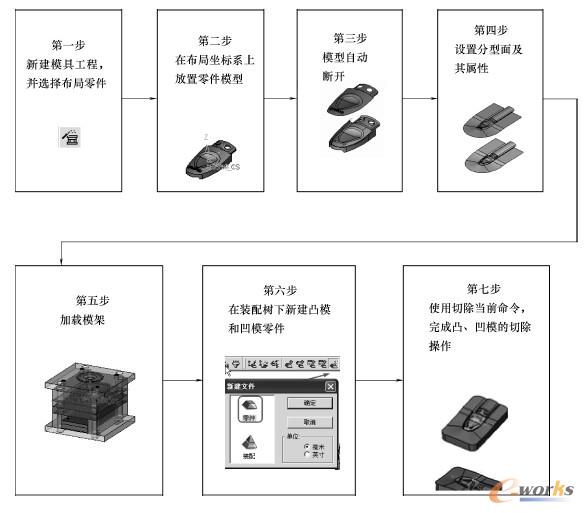

图2-1

图2-2

    1) 命名装配名为“Basic mold”。

    2) 为主装配选择创建一个新的文件夹。

    3) 本章中的“basic mold” 是一个单腔模具, 所以接受

    默认的单腔模具布局零件。注意:

    ● 每一个模具项目都是由模具设置向导开始的。

    ● 装配名必须填写。

    ● 可以选择为主装配创建新的文件夹。

    ● 当开始模具项目时, 必须已经明晰模具的布局情况,即设定相应的布局零件。

    ● 布局零件可以选择新创建, 也可以从预先定义好的布局零件库中选取。

2.1.2　进入模具设计环境

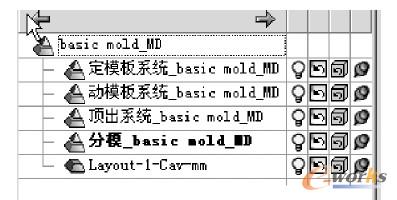

    确认模具工程设置向导, 即进入模具设计环境。模具装配特征树如图2-3 所示, 其中包含了一个分模系统的子装配。布局零件包含了表明模具腔体位置的坐标系统, 以及代表所选用模架外形尺寸的矩形框。

图2-3

    注意:

    ● 此步创建了一个模具装配, 从结构上它包含了定模板系统、动模板系统以及顶出系统部分。

    ● 分模系统将包括所设计的工件及其分型面零件, 用此分型面零件可以方便地断开预设毛坯而生成模具的型芯和型腔。

    ● 矩形框(显示为蓝色) 代表了预先设定的模架外形尺寸, 它可以被编辑成任意尺寸以适应最终设计的真实模架外形尺寸。
