第二章 模具设计基础练习

2.2.1　进入快速分模环境

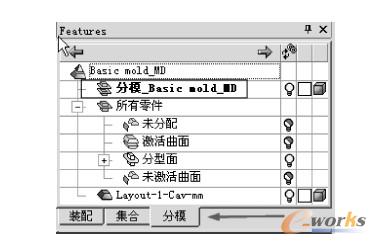

    切换到分模特征界面, 分模子装配已经处于激活状态, 如图2-4 所示。

图2-4

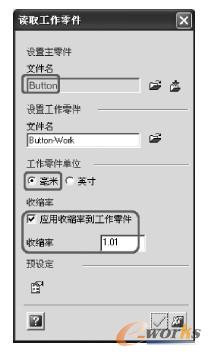

    单击“读取工作零件” 图标, 选择名称为“Button” 的零件, 工作零件单位选取毫米, 勾选复选框“应用收缩率到工作零件”, 为零件模型进行1． 01 倍的放缩处理, 如图2-5所示。

图2-5

2.2.2　放置工作零件

    放置工作零件在布局坐标系上。此步操作也会创建工作零件模型的坐标系“WorkCS”。选择“编辑工件坐标系” 选项就可以看出此坐标系位于工件几何模型的中心处, 并且还可以创建包容盒和点。

    该模型此时所有的数值都可以在后面的设计过程中进行修改, 包括布局零件的中心位置, 所以Cimatron E 提供了很多自由控制零件模型位置的方法。

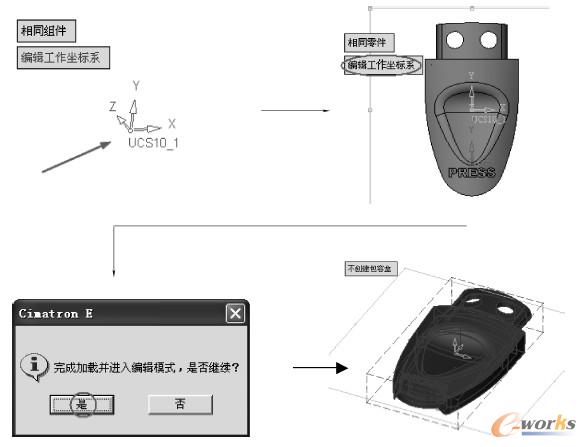

    在本章中, 使用默认的设置即可, 选择编辑工作坐标系, 如图2-6 所示。

图2-6

    注意:

    ● 若需要在某特殊点创建工作坐标系, 可以选择工作坐标系特征向导中可选命令的“拾取参照坐标系” 命令(可以预先在零件模型上创建所需坐标系), 如图2-7 所示。

图2-7

2.2.3　查看结果

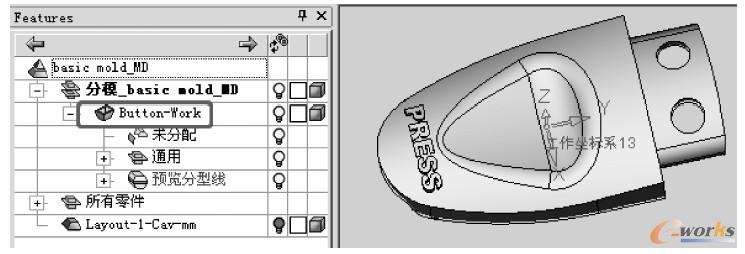

    分模特征树里出现“Button-work” 组件, 如图2-8 所示。


图2-8
