第一章 风筒高级造型设计剖析

2 选择菜单栏【插入】-【可变剖面扫描】命令，或单击工具栏中的【可变剖面扫描】按钮，系统弹出【可变剖面扫描】操控面板，按住〈Ctrl〉键选择步骤1所得两曲线为扫描轨迹，单击操控面板中的“扫描”按钮，选中扫描为实体，接着单击“草绘”按钮进入草绘界面，如图1-9所示。

3 绘制扫描截面，如图1-10所示。

4 绘制好截面后，单击工具栏中的“退出”按钮，系统返回到【可变剖面扫描】操控面板，再单击操控面板中的“完成”按钮完成操作，如图1-11所示。

图1-9  扫描轨迹

图1-10  扫描截面

图1-11  扫描所得

野火专家提示：此处选择扫描轨迹时，应注意选择轨迹的先后顺序，选择轨迹的顺序不同其扫描出的结果也不同。

5 选择菜单栏【插入】-【拉伸】命令，或单击工具栏中的【拉伸】按钮，系统弹出【拉伸】操控面板，选择TOP基准平面作为作图平面，再单击【草绘】对话框中的“草绘”按钮进入草绘界面，绘制拉伸截面，如图1-12所示。

6 绘制好截面后，单击工具栏中的“退出”按钮，系统返回到【拉伸】操控面板，在操控面板中的文本框中输入拉伸长度【40】，单击“向下”按钮选择拉伸类型（双侧拉伸），接着单击操控面板中的（切减材料）按钮，再单击“完成”按钮完成操作，如图1-13所示。

图1-12  拉伸截面

图1-13  拉伸所得

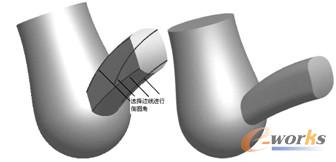

7 选择菜单栏【插入】-【倒圆角】命令，或单击工具栏中的【倒圆角】按钮，系统弹出【倒圆角】操控面板，按住〈Ctrl〉键选择边线进行倒圆角，接着在操控面板中的文本框中输入倒圆角半径【9】，再单击“完成”按钮完成操作，如图1-14所示。

图1-14  倒圆角（一）
