第一章 风筒高级造型设计剖析

8 同步骤7操作，对产品进行倒圆角，如图1-15所示。

图1-15  倒圆角（二）

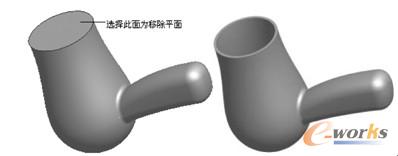

9 选择菜单栏【插入】-【壳】命令，或单击工具栏中的【壳】按钮，系统弹出【壳】操控面板，选择面作为移除曲面，接着在操控面中的板文本框中输入壳厚度【2】，再单击“完成”按钮完成操作，如图1-16所示。

图1-16  抽壳

10 至此，风筒外形造型完毕，选择菜单栏【文件】-【保存】命令，或单击工具栏中的“保存”按钮，保存文件到默认或指定文件夹，保存完毕后，选择菜单栏【窗口】-【关闭】命令，或单击工具栏中的“关闭”按钮关闭窗口。结果如图1-17所示。

图1-17  风筒外形图
