第二章 玩具手枪高级造型设计剖析

20 选择菜单栏【插入】-【拉伸】命令，或单击工具栏中的“拉伸”按钮，进入【拉伸】操控面板，接着在操控面板中单击【放置】-【定义】按钮，系统弹出【草绘】对话框，选取如图2-106所示的平面作为草绘平面，单击【草绘】对话框中的“拉伸”按钮进入草绘界面。绘制如图2-107所示的草绘截面图。

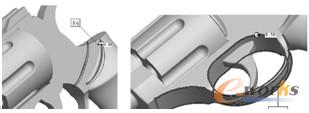

图2-106  选取草绘平面

图2-107  草绘截面图

21 单击草绘工具栏中的“退出”按钮完成草绘。然后在操控面板中单击“拉伸深度”按钮，选择如图2-108所示的平面作为拉伸参照面，单击“完成”按钮完成操作。

22 重复【拉伸】步骤，选择TOP基准平面进行草绘，绘制出如图2-109所示的草绘截面。

图2-108  选取参照平面

图2-109  草绘截面图

23 单击草绘工具栏中的“退出”按钮完成草绘。在操控面板中的输入框中输入拉伸距离值为【5.00】，并对其进行双侧拉伸，单击“完成”按钮完成操作，完成后效果如图2-110所示。

24 选择菜单栏【插入】-【倒圆角】命令，或单击工具栏中的“倒圆角”按钮，进入倒圆角操控面板。对如图2-111所示的边进行倒圆角。单击“完成”按钮完成操作。

图2-110  【拉伸】效果图

图2-111  选取倒圆角边

25 重复步骤24，对其余未倒圆角的边统一倒R1的圆角，完成后效果如图2-112所示。

26 至此，本产品造型完毕，效果如图2-113所示。

图2-112  【倒圆角】效果图

图2-113  产品效果图
