第四章 四驱车高级造型设计剖析

图4-101  倒圆角（一）

20 同上操作，对如图4-101所示边线进行倒圆角，如图4-102所示。

21 选择菜单栏【插入】-【倒圆角】命令，或单击工具栏中的“倒圆角”按钮，系统弹出【倒圆角】操控面板，选择如图4-102所示边线进行倒圆角，如图4-103所示。

图4-102  倒圆角（二）

图4-103  【倒圆角】边线

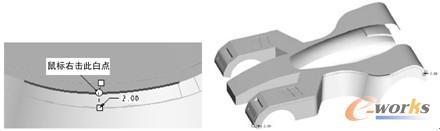

22 鼠标右键单击倒圆角边线中小白点，系统弹出“添加半径”文本框，单击此文本框，此时如图4-104所示。

图4-104  添加半径

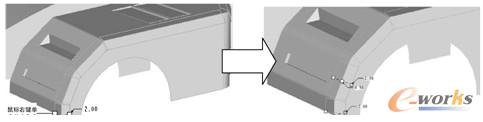

23 鼠标右键单击如图4-105所示小白点，系统弹出“添加半径”文本框，单击此文本框，此时如图4-105所示。

图4-105  添加半径

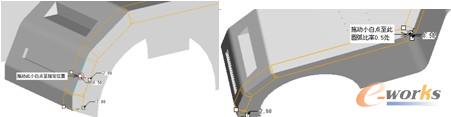

24 按住鼠标左键拖动如图4-106所示小白点至指定位置，如图4-106所示。

图4-106  拖动小白点至指定位置

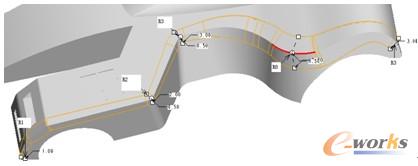

25 同上操作，添加半径并拖动到指定圆弧比率0.5处，并更改其半径，再单击操控面板中的“完成”按钮完成操作，如图4-107所示。

图4-107  更改半径

26 选择菜单栏【插入】-【拉伸】命令，或单击工具栏中的“拉伸”按钮，系统弹出【拉伸】操控面板，单击“曲面”按钮选中拉伸为曲面，再单击放置-定义按钮，系统弹出【草绘】对话框，选择【FRONT面】为作图平面，再单击对话框中的“草绘”按钮进入草绘界面，绘制拉伸截面，如图4-108所示。

27 绘制好截面后，单击工具栏中的“退出”按钮，系统返回到【拉伸】操控面板，单击操控面板中“向下”按钮选择拉伸类型为“双向拉伸”，再在文本框中输入拉伸长度【45】，再单击“切除”按钮，选择主曲面为要修剪的面组，再单击“完成”按钮完成操作，如图4-109所示。

图4-108  拉伸截面

图4-109  拉伸所得

28 选中主曲面，选择菜单栏【编辑】-【镜像】命令，或单击工具栏中的“镜像”按钮，系统弹出【镜像】操控面板，选择【TOP面】作为镜像平面，再单击“完成”按钮完成操作，如图4-110所示。

29 按住〈Ctrl〉键选中镜像所得曲面与主曲面，选择菜单栏【编辑】-【合并】命令，或单击工具栏中的“合并”按钮，系统弹出【合并】操控面板，单击操控面板中的“完成”按钮完成操作，如图4-111所示。

图4-110  镜像所得

图4-111  合并曲面

30 选中步骤29合并所得曲面，选择菜单栏【编辑】-【加厚】命令，系统弹出【加厚】操控面板，在操控面板中的文本框中输入加厚厚度【0.5】，单击“选择方向”按钮调整加厚方向为向外，再单击“完成”按钮完成操作，如图4-112所示。

图4-112  加厚曲面
