第四章 四驱车高级造型设计剖析
第二节 创建四驱车车身
31 选择菜单栏【插入】-【拉伸】命令,或单击工具栏中的“拉伸”按钮,系统弹出【拉伸】操控面板,再单击放置-定义按钮,系统弹出【草绘】对话框,选择【TOP面】作为作图平面,再单击对话框中的“草绘”按钮进入草绘界面,绘制拉伸截面,如图4-113所示。
32 绘制好截面后,单击工具栏中的“退出”按钮,系统返回到【拉伸】操控面板,单击操控面板中的“选择方向”按钮选择拉伸类型为“双向拉伸”,在文本框中输入拉伸长度【24】,接着单击“切除”按钮,再单击“完成”按钮完成操作,图4-114所示。
图4-113 拉伸截面
图4-114 拉伸所得

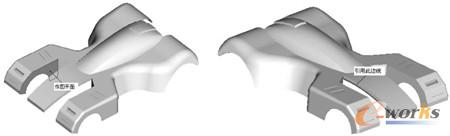

33 选择菜单栏【插入】-【拉伸】命令,或单击工具栏中的“退出”按钮,系统弹出【拉伸】操控面板,再单击放置-定义按钮,系统弹出【草绘】对话框,选择图4-115左图所示平面作为作图平面,再单击对话框中的“草绘”按钮进入草绘界面,如图4-115所示。
图4-115 作图平面
34 进入草绘界面后,参照坐标系,引用产品边线绘制拉伸截面,如图4-116所示。
35 绘制好截面后,单击工具栏中的“退出”按钮,系统返回到【拉伸】操控面板,单击操控面板中的“向下”按钮选择拉伸类型为“双向拉伸”,在文本框中输入拉伸长度【20】,接着单击“切除”按钮,再单击“完成”按钮完成操作,如图4-117所示。
图4-116 拉伸截面
图4-117 拉伸所得
36 选中模型树中特征名【拉伸12】,选择菜单栏【编辑】-【镜像】命令,或单击工具栏中的“镜像”按钮,系统弹出【镜像】操控面板,选择【TOP面】作为镜像平面,再单击“完成”按钮完成操作,如图4-118所示。
37 选择菜单栏【插入】-【拉伸】命令,或单击工具栏中的“拉伸”按钮,系统弹出【拉伸】操控面板,再单击放置-定义按钮,系统弹出【草绘】对话框,选择如图4-119所示平面作为作图平面,再单击对话框中的“草绘”按钮进入草绘界面,如图4-119所示。
图4-118 镜像所得
图4-119 【草绘】对话框
38 绘制拉伸截面,如图4-120所示。
39 绘制好截面后,单击工具栏中的“退出”按钮,系统返回到【拉伸】操控面板,在文本框中输入拉伸长度【0.5】,接着单击“切除”按钮,再单击“完成”按钮完成操作,如图4-121所示。
图4-120 拉伸截面
图4-121 拉伸所得
40 选择菜单栏【插入】-【拉伸】命令,或单击工具栏中的“拉伸”按钮,系统弹出【拉伸】操控面板,再单击放置-定义按钮,系统弹出【草绘】对话框,单击“使用先前的”按钮进入草绘界面,绘制拉伸截面,如图4-122所示。
41 绘制好截面后,单击工具栏中的“退出”按钮,系统返回到【拉伸】操控面板,在文本框中输入拉伸长度【3】,再单击“完成”按钮完成操作,如图4-123所示。
图4-122 拉伸截面
图4-123 拉伸所得
42 选择菜单栏【插入】-【拉伸】命令,或单击工具栏中的“拉伸”按钮,系统弹出【拉伸】操控面板,再单击放置-定义按钮,系统弹出【草绘】对话框,选择如图4-124所示平面作为作图平面,再单击对话框中的“草绘”按钮进入草绘界面,如图4-124所示。
图4-124 【草绘】对话框
43 绘制拉伸截面,如图4-125所示。
44 绘制好截面后,单击工具栏中的“退出”按钮,系统返回到【拉伸】操控面板,在文本框中输入拉伸长度【1】,单击“方向选择”按钮调整拉伸方向为向内,再单击“完成”按钮完成操作,如图4-126所示。
图4-125 拉伸截面
图4-126 拉伸所得

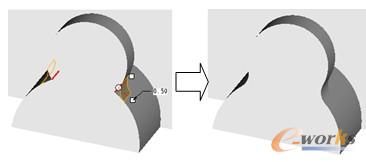

45 选择菜单栏【插入】-【倒圆角】命令,或单击工具栏中的“倒圆角”按钮,系统弹出【倒圆角】操控面板,按住〈Ctrl〉键选择如图4-127所示两条边链,再在操控面板中的文本框中输入倒圆角半径【0.50】,再单击“完成”按钮完成操作,如图4-127所示。
图4-127 倒圆角

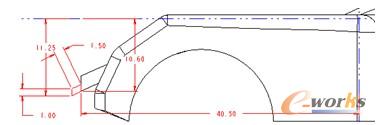

46 选择菜单栏【插入】-【拉伸】命令,或单击工具栏中的“拉伸”按钮,系统弹出【拉伸】操控面板,再单击放置-定义按钮,系统弹出【草绘】对话框,选择【TOP面】作为作图平面,再单击对话框中的“草绘”按钮进入草绘界面,绘制拉伸截面,如图4-128所示。
图4-128 拉伸截面

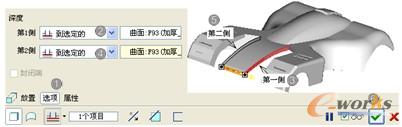

47 绘制好截面后,单击工具栏中的“退出”按钮,系统返回到【拉伸】操控面板,单击操控面板中的“向下”按钮选择拉伸类型为“拉伸到指定位置”,再单击“选项”按钮,选择拉伸到指定的第一侧与第二侧,再单击“完成”按钮完成操作,如图4-129所示。
图4-129 【拉伸】操控面板
