第八章 摩托车高级造型设计剖析

14 绘制好截面后，单击基准工具栏上的“完成”按钮，完成草绘操作，如图8-17所示。

15 在模型树中选取草绘特征1，按〈Ctrl〉键选取草绘特征2，选择菜单栏【编辑】-【相交】命令，如图8-18所示。

图8-17  草绘效果图

图8-18  相交效果图

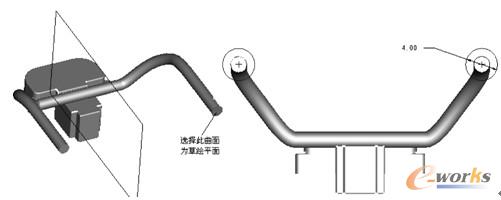

16 选择菜单栏【插入】-【扫描】-【伸出项】命令，系统弹出【扫描轨迹】菜单管理器，选择【选取轨迹】命令，系统弹出【链】菜单管理器，选择【曲线链】命令，在截面中选取曲线，系统弹出【链选项】菜单管理器，选择【选取全部】命令，单击【链】菜单管理器上的完成-接受-正向命令，进入草绘界面，绘制如图8-19所示的截面。

17 绘制好截面后，单击基准工具栏上的“完成”按钮，在【扫描伸出项】对话框中单击“确定”按钮，完成扫描操作，如图8-20所示。

图8-19  草绘截面图

图8-20  扫描效果图

18 选择菜单栏【插入】-【拉伸】命令，或单击基准工具栏上的“拉伸”按钮，系统弹出【拉伸】操控面板，单击【放置】-【定义】按钮，系统弹出【草绘】对话框，在界面中选取曲面作为草绘平面，选取RIGHT基准平面作为参照平面，单击“草绘”按钮进入草绘界面，绘制如图8-21所示的截面。

图8-21  草绘截面图

19 绘制好截面后，单击基准工具栏上的“退出”按钮，系统返回到操控面板，在文本框中输入深度值【8.5】，单击操控面板上的“完成”按钮，完成拉伸操作，如图8-22所示。

20 选择菜单栏【插入】-【倒圆角】命令，或单击基准工具栏上的“倒圆角”按钮，系统弹出操控面板，在界面中选取要进行倒圆角的边，在操控面板上的文本框中输入倒圆角值【0.50】，单击操控面板上的“完成”按钮，完成操作，如图8-23所示。

图8-22  拉伸效果图

图8-23  倒圆角
