第八章 摩托车高级造型设计剖析

21 选择菜单栏【插入】-【模型基准】-【平面】命令，或单击基准工具栏上的“基准面”按钮，系统弹出【基准平面】对话框，在界面中选取FRONT基准平面作为参照平面，在偏距选项组中的【平移】数值框中输入偏距值【20】，单击【基准平面】对话框上的“完成”按钮，完成创建基准平面操作，如图8-24所示。

图8-24  新建基准平面

22 选择菜单栏【插入】-【拉伸】命令，或单击基准工具栏上的“拉伸”按钮，系统弹出【拉伸】操控面板，单击【放置】-【定义】按钮，系统弹出【草绘】对话框，在界面中选取DTM3基准平面作为草绘平面，选取RIGHT基准平面作为参照平面，单击“草绘”按钮进入草绘界面，绘制如图8-25所示的截面。

图8-25  草绘截面图

23 绘制好截面后，单击基准工具栏上的“退出”按钮，系统返回操控面板，在文本框中输入深度值【8.50】，单击操控面板上的“完成”按钮，完成拉伸操作，如图8-26所示。

24 选择菜单栏【插入】-【倒圆角】命令，或单击基准工具栏上的“倒圆角”按钮，系统弹出操控面板，在界面中选取要进行倒圆角的边，在操控面板上的文本框中输入倒圆角值【0.50】，单击操控面板上的“完成”按钮完成操作，如图8-27所示。

图8-26  拉伸效果图

图8-27  倒圆角

25 选择菜单栏【插入】-【模型基准】-【平面】命令，或单击基准工具栏上的“基准面”按钮，系统弹出【基准平面】对话框，在界面中选取DTM3基准平面作为参照平面，在偏距选项组中的【平移】文本框中输入偏距值【2】，单击【基准平面】对话框上的“完成”按钮，完成创建基准平面操作，如图8-28所示。

图8-28  新建基准平面

26 选择菜单栏【插入】-【拉伸】命令，或单击基准工具栏上的“拉伸”按钮，系统弹出【拉伸】操控面板，单击【放置】-【定义】按钮，系统弹出【草绘】对话框，在界面中选取DTM4基准平面作为草绘平面，选取RIGHT基准平面作为参照平面，单击“草绘”按钮进入草绘界面，绘制如图8-29所示的截面。

图8-29  草绘截面图

27 绘制好截面后，单击基准工具栏上的“退出”按钮，系统返回到操控面板，在文本框中输入深度值【1.00】，单击操控面板上的“完成”按钮，完成拉伸操作，如图8-30所示。

28 选择菜单栏【插入】-【倒圆角】命令，或单击基准工具栏上的“倒圆角”按钮，系统弹出操控面板，在界面中选取要进行倒圆角的边，在操控面板上的文本框中输入倒圆角值【0.50】，单击操控面板上的“完成”按钮，完成操作，如图8-31所示。

图8-30  拉伸效果图

图8-31  倒圆角

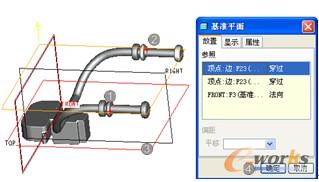

29 选择菜单栏【插入】-【模型基准】-【平面】命令，或单击基准工具栏上的“基准面”按钮，系统弹出【基准平面】对话框，在界面中选取FRONT基准平面和点作为参照平面，单击【基准平面】对话框上的“确定”按钮，完成创建基准平面操作，如图8-32所示。

图8-32  新建基准平面
