第八章 摩托车高级造型设计剖析

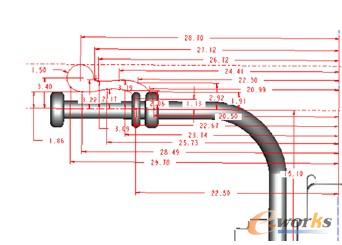

30 选择菜单栏【插入】-【拉伸】命令，或单击基准工具栏上的“拉伸”按钮，系统弹出【拉伸】操控面板，单击【放置】-【定义】按钮，系统弹出【草绘】对话框，在界面中选取DTM5基准平面作为草绘平面，选取RIGHT基准平面作为参照平面，单击 “草绘”按钮进入草绘界面，绘制如图8-33所示的截面。

图8-33  草绘截面图

31 绘制好截面后，单击基准工具栏上的“退出”按钮，系统返回到操控面板，单击下拉菜单，选择“深度”命令，输入深度值【1】，单击操控面板上的“完成”按钮，完成拉伸操作，如图8-34所示。

32 选择菜单栏【插入】-【倒圆角】命令，或单击基准工具栏上的“倒圆角”按钮，系统弹出操控面板，在界面中选取要进行倒圆角的边，在操控面板上的文本框中输入倒圆角值【0.20】，单击操控面板上的“完成”按钮完成操作，如图8-35所示。

图8-34  拉伸效果图

图8-35  倒圆角

33 选择菜单栏【插入】-【拉伸】命令，或单击基准工具栏上的“拉伸”按钮，系统弹出【拉伸】操控面板，单击【放置】-【定义】按钮，系统弹出【草绘】对话框，在界面中选取曲面作为草绘平面，选取RIGHT基准平面作为参照平面，单击“草绘”按钮进入草绘界面，绘制如图8-36所示的截面。

34 绘制好截面后，单击基准工具栏上的“退出”按钮，系统返回到操控面板，在文本框中输入深度值【5】，单击操控面板上的“完成”按钮，完成拉伸操作，如图8-37所示。

图8-36  草绘截面图

图8-37  拉伸效果图

35 选择菜单栏【插入】-【倒圆角】命令，或单击基准工具栏上的“倒圆角”按钮，系统弹出操控面板，在界面中选取要进行倒圆角的边，在操控面板上的文本框中输入倒圆角值【0.50】，单击操控面板上的“完成”按钮，完成操作，如图8-38所示。

图8-38  倒圆角
