第二章 HyperMesh基础知识

    5．单元与铺层的显示

    复合材料中铺层的可见性主要由“复合材料可视化”按钮和“单元可视化”按钮控制。通过两项功能的联合使用可以设置复合材料铺层的显示模式。按钮是2D/3D单元的显示设置。按钮是复合材料显示设置。

    简单单元的显示：按钮。

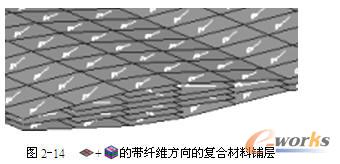

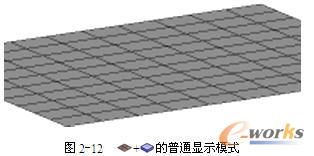

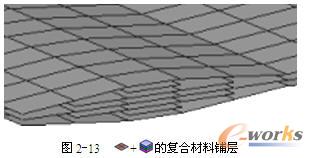

    当铺层为可见模式时，以2D壳单元表示，如图2-12～图2-14所示。

    3D单元的显示：按钮。

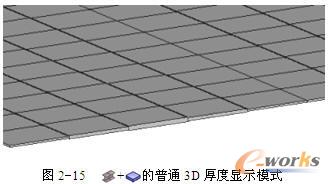

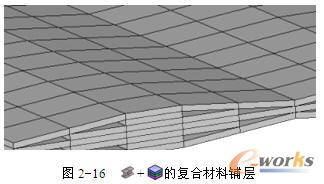

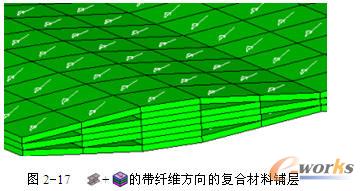

    以3D实体单元表示，如图2-15～图2-17所示。

    带有原始网格的3D单元显示：按钮。

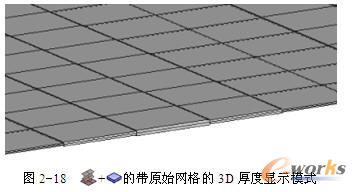

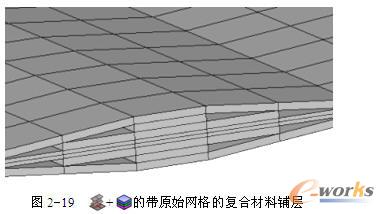

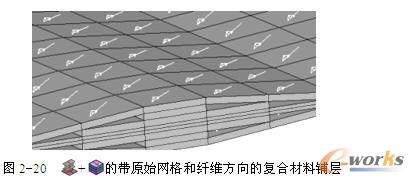

    具体效果如图2-18～图2-20所示。

    2.2.4 HyperMesh标签页

    HyperMesh软件中标签的基本用途是放置浏览器。用户在使用HyperMesh软件过程中还会遇到其他标签（如“文件导入导出”标签等），这些是HyperWorks 平台应用中的常见形式而非HyperMesh独有。另外，在使用其他应用过程中，用户也会在标签页遇到其他不同的浏览器，但本HyperMesh帮助教程主要讲解HyperMesh软件应用过程中遇到的一些标签页。HyperMesh 标签页包括以下内容。

    （1）HyperMesh Config Browser（HyperMesh配置浏览器）。

    （2）HyperMesh Connector Browser（HyperMesh连接浏览器）。

    （3）HyperMesh Entity State Browser（HyperMesh对象状态浏览器）。

    （4）HyperMesh Loadcase Browser（HyperMesh工况浏览器）。

    （5）HyperMesh Mask Browser（HyperMesh显隐浏览器）。

    （6）HyperMesh Model Browser（HyperMesh模型浏览器）。

    （7）HyperMesh Solver Browser（HyperMesh求解器浏览器）。

    （8）HyperMesh Utility Menu（HyperMesh通用菜单）。

    这些标签页的具体介绍请参考HyperWorks 在线帮助中的HyperWorks Desktop User's Guide（HyperWorks 平台用户指南）。

    2.2.5 HyperMesh计算器

    用户可通过激活HyperMesh中需要输入数值的区域，然后单击鼠标右键来打开HyperMesh计算器。该计算器采用逆波兰式输入表示法设计，即先输入一个数值，然后单击执行需要的运算操作。

    要输入一个数值（如8.0），单击计算器中的相应数字，然后按〈Enter〉键即可，如图2-21所示。

图2-21 HyperMesh计算器

    程序进程将该数值转换为科学计数法表示：8.000 e+1。

    对预填充的数值进行运算操作

    从Distance中获得一个数值并打开计算器，鼠标右键单击激活的数值域时，该数值会自动填充到数值域，若要对该数值执行除以2的操作，需进行以下操作。

    （1）当前数值域显示数值1.430e+01，单击数字2按钮。

    （2）单击符号/按钮。

    （3）单击〈Enter〉键。

    程序显示出新的计算结果值。

    由此，原数值（14.30 或1.430e+2）除以2得到新结果为7.150 （7.150e+1）。

    单击exit按钮退出面板。
