第二章 HyperMesh基础知识

    3．Mesh tab（网格标签）

    Mesh标签中的功能用于网格单元的颜色设定，如图2-5所示。

图2-5 Mesh标签

    （1）Mesh Lines（网格线）：定义网格单元边界的线（并非几何特征线）。

    （2）Elems, no prop/mat（未定义属性和材料的单元）：当前未定义属性和材料的单元。

    （3）Elems, unresolved prop/mat（在当前模型中未找到相关联属性和材料的单元）：指该单元已定义了属性和材料，但是在当前模型中并未找到相关联的属性和材料。例如，定义单元的材料属性为Mat9，但是在当前模型中并不存在名为Mat9的材料。这种单元的一种可能是来自include文件。

    2.2.2 HyperMesh菜单栏

    菜单栏位于标题栏下，可以实现HyperMesh软件的多种功能。大多数菜单选项都直接指向HyperMesh的各种功能面板，也有一些选项会执行其他的功能，如配置HyperMesh软件的环境等，如图2-6所示。

图2-6 菜单栏

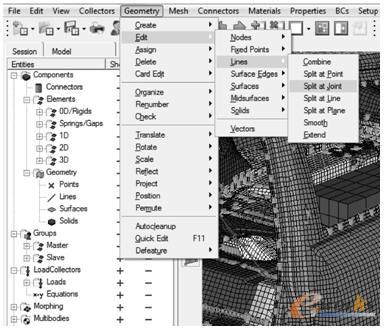

    每一项菜单中包含了多种子选项，单击打开菜单（如单击Geometry）按钮后会弹出一个下拉菜单，其中有各种选项可供选择，如图2-7所示。

图2-7 菜单栏子选项

    如图2-7所示，屏幕中出现了三级菜单，这是由于有些菜单项含有附加功能的子菜单。这些子菜单将类似的功能选项组合到一起，从而尽可能方便用户的选择应用。

    菜单项有多种运行方式，具体说明如下。

    （1）Sub-Menu heading：该类项目中会有一个三角形箭头，选择此类菜单项会自动弹出一个相关联的子菜单。这种方式可以将同类别的命令有序地组成一组，从而简化用户选择时的操作。

    （2）Toggle：单击该类选项时会在选项前出现一个“√”标记，从而激活一项功能。例如View下的 Solver Browser 选项，单击该选项可以使标签域的 Solver Browser 在显示和隐藏两种状态下切换。

    （3）Command：大多数菜单项会简单地执行一项命令，如进入一个特定的HyperMesh面板等。

    下拉菜单及其菜单项的选择有多种方式，具体说明如下。

    （1）Mouse（鼠标单击）：用鼠标直接单击菜单或菜单项。

    （2）Keyboard （menu）（快捷键选择菜单）：首先按下〈Alt〉键激活菜单区域，然后按下菜单或菜单项所标明的按键，这些按键字母由下画线标出（如File中的F）； 或者使用左右方向键选择菜单，使用上下方向键打开和切换菜单项。

    （3）Keyboard （menu item）（快捷键选择菜单项）：使用两种方式进行菜单项的选择，即按下菜单项所标明的按键，这些按键字母由下画线标出（如Open中的O）；或者使用方向键切换选项，按〈Enter〉键确定选择。

    每一个下拉菜单都包含了一组完成某些特定功能的选项，具体说明如下。

    （1）File（文件）：包括载入、保存、输入和输出模型及其他类型文件等一系列功能。

    使用Open功能可以一次编辑一个模型，使用Import功能可以在当前进程中添加新的模型。

    （2）Edit（编辑）：包括隐藏、删除和查找对象等工具。

    （3）View（视图）：改变模型的视角、光线、可见性和标签域项目的位置及其他一些功能选项。

    （4）Collectors：包含collector、assembly等的创建和重命名等功能选项。

    （5）Geometry（几何）：包含几何模型的编辑和清理工具。

    （6）Mesh：包含一系列划分网格的工具，如automesh、tetramesh、solid map、element edit等。

    （7）Connectors：包含创建、编辑、释放和操作各种类型的连接的工具。

    （8）Materials（材料）：包含用于创建、编辑材料卡片及将其分配给组件等功能选项。

    （9）Properties（属性）：包含用于创建、编辑属性卡片及将其分配给组件等功能选项。

    （10）BCs（边界条件）：包含一些边界条件（如力、压强、力矩和约束等）的工具。

    （11）Setup：包含与模型属性（如材料、连接和接触面等）的工具。

    （12）Tools（工具）：包含变形、旋转、平移、复制和缩放对象等功能选项。

    （13）Morphing：使用HyperMorph对网格对象进行创建、编辑、变形等操作。

    （14）Post（后处理）：查看仿真的结果（如云图或矢量图等）。

    （15）XY Plots（XY图）：创建仿真变量和结果的图表。

    （16）Preferences：HyperMesh 的一些用户应用设置，如用户配置文件、全局选项和键盘按键配置等。

    （17）Applications（应用）：快速进入HyperWorks平台的其他项目，如OptiStruct等。

    （18）Help（帮助）：进入在线帮助系统。
