第二章拓扑优化技术实例

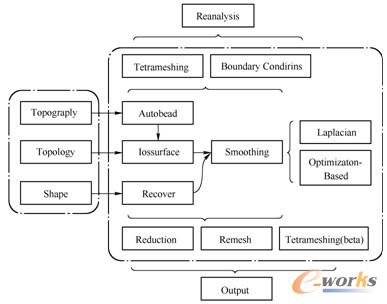

OSSmooth是一个半自动化的工具，用于将拓扑、形貌或者形状优化设计结果根据一定的单元密度阈值（或者网格变形），解释成CAD模型，以便导入CAD软件做设计参考，或者快速生成新设计网格模型，然后提交Radioss进行重新计算。OSSmooth的内部处理流程如图2-15所示。

图2-15 OSSmooth的内部处理流程

对于根据拓扑优化结果快速生成新设计网格模型，OSSmooth根据单元密度结果生成封闭的等值曲面，然后调用四面体网格划分引擎进行网格划分，并可自动保留原有设计的边界条件（一般讲原有设计加载边界条件的区域设为非设计空间），从而方便进行快速分析。图2-16为保留边界条件生成新设计有限元模型。

图2-16 保留边界条件生成新设计有限元模型
