第一章 NX综述

NX建模模式有以下两种：
    基于历史的建模模式（History Mode）。
    独立于历史的建模模式（History-Free Mode）。

1．基于历史的建模模式

基于历史的建模模式利用显示在部件导航器中的有时序的特征线性树来建立与编辑模型。这是传统的基于历史的特征建模模式，也是在NX中进行设计的主要模式。

此模式对创新产品中的部件设计是有用的；对利用基于导入草图及特征内的设计意图、预定义的参数和用建模时序去修改设计的部件，也是有用的。

如图1-7所示的六角螺母的建模模式便是基于历史的模式，它是一相关参数化模型。

图1-7  基于历史的建模模式示例

提示：本书中的实体建模主要介绍基于历史的建模模式。

2．独立于历史的建模模式

此模式是一种没有线性历史的设计方法，设计改变仅强调修改模型的当前状态，并用同步关系维护存在于模型中的几何条件。在几何构建或修改期间，特征操作历史不被保存，没有对特征建立时间表的依赖。

独立于历史的建模模式为用户提供了除基于历史的建模模式以外的另一全新建模模式，使用户可在一个更简单、更开放的环境中快速设计与修改。

    不限制模型到一特征操作时间表。
    用户修改任一模型时使用同步建模命令，不用去管它的由来、相关性或它是怎样建立的。
    因为没有特征操作时间表，所以也没有特征回放。
    独立于历史的建模模式并不意味没有特征。在此模式中，某些NX命令，如孔、倒圆、倒角和同步建模的尺寸等命令被处理为“同步特征”（Synchronous Feature），用户可以用建立它们时的相同方式对其进行编辑。随着软件后续新版本的推出，更多的同步特征将被添加进来。

在独立于历史的模式中，建立与编辑模型是基于模型的当前状态，并且仅建立不依附顺序结构的同步特征，而没有一个排列好的特征顺序。

当需要探测设计概念或无需预先计划建模步骤时，独立于历史的模式是有用的。对下游的修改（如加工），若部件模型是缺乏历史的，或者不想冒修改的风险时，它是有价值的。

如图1-8所示的模型的建模模式是独立于历史的模式，它利用同步建模技术添加了一个线性尺寸约束，从而改变了两同轴柱面与顶面的位置。

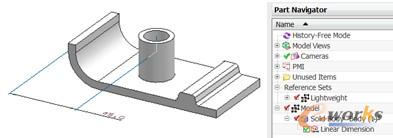

图1-8  独立于历史的建模模式示例

3．使用同步技术的同步建模

NX提供了独特的同步建模功能，使设计人员能够改动模型，而不用管这些模型来自哪里、创建这些模型所使用的技术，也不用管是原生的NX参数化、非参数化模型，还是从其他CAD系统导入的模型。利用直接处理任何模型的能力，NX节约了浪费在重新建造或转换几何模型上的时间。使用同步建模，设计人员能够继续使用参数化特征，但却不再受特征历史的限制。
