第二章 UG NX 6.0加工入门

    2.1.1  UG的加工环境



    UG加工环境是指系统弹出UG加工模块后进行编程操作的软件环境。



    UG CAM可以为数控铣、数控车、数控电火花线切割机编制加工程序，单UG CAM的数控铣就可以实现平面铣、型腔铣、固定轴曲面轮廓铣、多轴铣等不同加工类型。但每个编程员面对的加工对象可能比较固定，可能不会用到UG CAM的所有功能。比如，一个三轴铣加工编程员，在日常编程中可能不会涉及数控车和电火花线切割编程，那么，那些编程功能就可以屏蔽。所以，UG给我们提供了这样的功能，即可以定制和选择UG的编程环境，只将自己工作中用到的功能调用出来。



    2.1.2  启用UG加工环境



    UG CAM模块提供了创建数控加工工艺、数控加工程序和车间工艺文件的完整过程和工具，可以自动创建数控程序、检查、仿真等。



    UG CAM模块的启用可采用以下方法：

    下面介绍启用UG的加工环境，其操作步骤如下：



    （1）运行NX 6.0软件。



    （2）选择菜单栏【文件】︱【打开】命令，或单击工具栏中的按钮，系统弹出【打开】对话框，打开加工文件，再单击确定按钮，系统弹出UG主界面。此时，文件中除了部件模型外没有任何CAM数据，如图2-2所示。

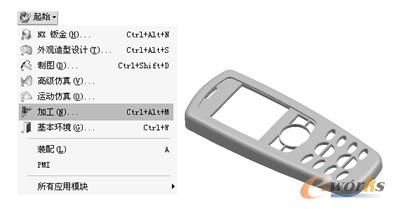

图2-1 【加工】命令图2-2  模型



    （3）在【标准】工具栏中选择【开始】︱【加工】命令，系统弹出加工模块，并同时弹出【加工环境】对话框。在【CAM会话配置】列表中选择【cam_general】环境；在【CAM设置】列表中选择【mill_planar】环境，并单击初始化按钮，系统启用UG的加工环境，如图2-3所示。

图2-3 【加工环境】对话框



    野火专家提示：如果是已经指定过加工环境的部件，则不会弹出【加工环境】对话框，系统会直接弹出加工环境，因此，在这个实例操作中可以先进行保存，方便下次系统弹出时不再设置加工环境操作。
