第六章 CNC机床加工基础知识与操作演练

第二节数控仿真应用

数控加工仿真是应用加工仿真系统（软件）基于虚拟现实仿真加工的过程。数控仿真技术应用于产品设计与制造过程可以降低成本，避免新产品开发的风险。

本节向用户介绍应用比较广泛的宇龙仿真软件的基本操作。

6.2.1 宇龙仿真软件的安装与卸载

1．系统要求

（1）硬件要求。

硬件配置：

CPU：PⅡ400以上；

内存：64MB以上；

显示器：1024×768像素，支持16位以上的颜色；

显卡：AGP2×8MB以上，推荐AGP4X,16MB。

（2）操作系统。

中文Windows 2000、Windows XP或Windows Vista；必须安装有TCP/IP网络协议。

2．网络要求

局域网内部必须畅通，即计算机之间可以互相访问。

3．数控仿真软件的安装（宇龙数控仿真系统V3.8\XP）

在局域网中选择一台计算机作为教师机，由授课教师使用的数控加工仿真系统，一个局域网内只能有一台教师机；其他计算机作为学生机，学生机通常由学生使用。

步骤1：教师机的安装。

（1）将加密锁安装在教师机相应的接口。

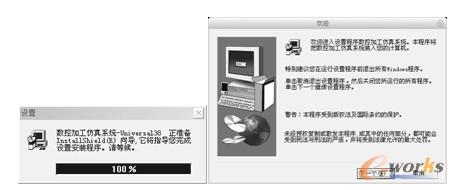

（2）单击安装文件中的Setup.exe文件，系统弹出【设置】对话框，如图6-12所示。进程完成100%后，系统弹出【欢迎】对话框，如图6-13所示。

图6-12 【设置】对话框图6-13 【欢迎】对话框

（3）单击“下一个”按钮，系统弹出【软件许可证协议】对话框，如图6-14所示。

图6-14 【软件许可证协议】对话框

（4）单击“是”按钮，系统弹出【选择目标位置】对话框，如图6-15所示。系统默认C盘为安装位置，如需更改目标位置盘，单击“浏览”按钮进行更改。

图6-15 【选择目标位置】对话框

（5）单击“下一个”按钮，系统弹出【设置类型】对话框，如图6-16所示。安装教师机选择【教师机】；学生机则选择【学生机】。

图6-16 【设置类型】对话框

（6）这里选择【教师机】选项，单击“下一个”按钮，系统弹出【选择程序文件夹】对话框，如图6-17所示，选择默认方式。

图6-17 【选择程序文件夹】对话框

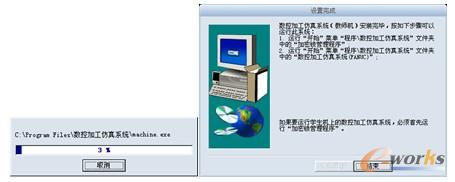

（7）单击“下一个”按钮，系统弹出【安装进程】对话框，如图6-18所示。当完成100%时，系统弹出【设置完成】对话框，如图6-19所示。单击“结束”按钮，完成软件的安装。

图6-18 【安装进程】对话框图6-19 【设置完成】对话框

步骤2：学生机的安装。

在教师机安装过程的步骤（5）中的【设置类型】对话框中选择【学生机】选项，如图6-20所示。单击“下一个”按钮进入学生机安装界面，其安装过程和教师机的安装过程相同，这里就不再介绍。

图6-20 【设置类型】对话框

4．仿真软件的卸载

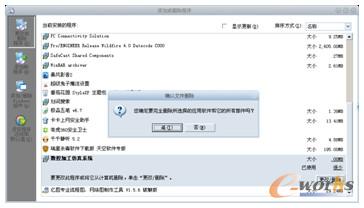

（1）单击Windows任务栏上的【开始】|【控制面板】选项，打开【控制面板】窗口，单击【添加\删除程序】按钮，系统弹出【添加或删除程序】对话框，选择【当前安装的程序】列表中的【数控加工仿真系统】选项，单击“更改/删除”按钮，系统弹出对话框，如图6-21所示。

图6-21 【确认删除文件】对话框

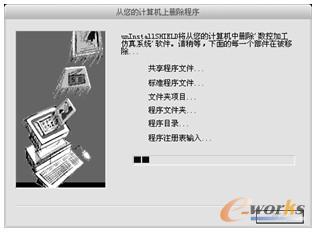

（2）单击“是”按钮，系统弹出【从您的计算上删除程序】对话框，如图6-22所示，开始删除程序。

图6-22 【从您的计算上删除程序】对话框

（3）单击按钮，程序删除成功。

6.2.2 宇龙仿真软件操作演练

1．运行加密锁管理程序

教师机的数控加工仿真系统上装有加密锁管理程序，用来管理加密锁、控制仿真系统运行状态。只有加密锁管理程序运行后，教师机和学生机的数控加工仿真系统才能运行。

（1）启动加密锁管理程序。

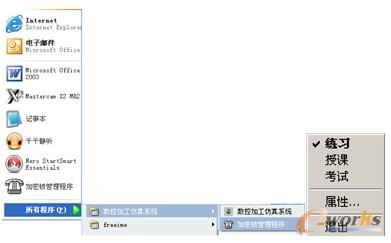

单击Windows任务栏上的【开始】|【所有程序】|【数控加工仿真系统】|【加密锁管理程序】命令，如图6-23所示。加密锁程序启动后，屏幕右下方的工具栏中将出现

图标。

（2）设置数控加工仿真系统运行状态。

数控加工仿真系统分为3种运行状态：练习、授课和考试。

右键单击【加密锁管理程序】图标的

，系统弹出运行状态选项菜单，如图6-24所示。

图6-23 启动加密锁管理程序图6-24 运行状态选项

练习：加密锁管理程序默认为练习状态，此时运行数控加工仿真系统，教师机与学生机间没有交互，可供教师与学生自由使用。

授课：用于互动教学，在教师授课时使用。

考试：用于考试。

2．加密锁属性设置

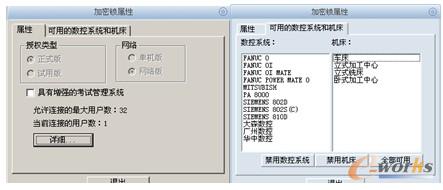

在图6-24所示的对话框中，单击【属性】命令，系统弹出【加密锁属性】对话框。该对话框中两张选项卡分别如图6-25和图6-26所示。

图6-25 【属性】选项卡图6-26 【可用的数控系统和机床】选项卡

两张选项卡分别列出授权类型、网络类型、允许用户数、当前用户数、可用的数控系统和机床。在【属性】选项卡上，单击【详细】按钮，弹出的对话框中列出了当前正在运行的学生机的列表信息，包括客户机名和登录数控加工仿真系统的用户名，如图6-27所示。

3．用户管理设置

单击Windows任务栏上的【开始】|【程序】|【数控加工仿真系统】|【数控加工仿真系统】命令，系统弹出如图6-28所示的【用户登录】界面。

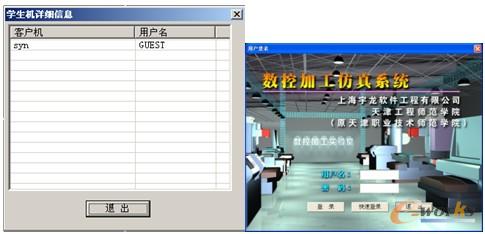

图6-27 【学生机详细信息】对话框图6-28 登录界面

（1）管理员须知。

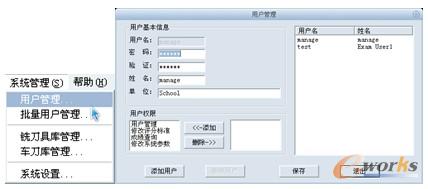

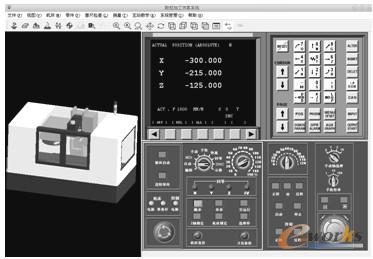

系统初始管理员【用户名】为manag，【密码】为system。以此账号登录数控加工仿真系统，进入仿真系统，如图6-29所示。选择菜单栏【系统管理】|【用户管理】命令，如图6-30所示，系统弹出【用户管理】对话框，如图6-31所示。

图6-29 仿真系统操作界面

图6-30 选择【用户管理】命令图6-31 【用户管理】对话框

每名用户必须有用户名、密码、姓名、单位。不同的用户类型有不同的使用权限，具体如下。

用户管理：有此权限的用户才能进入用户管理对话框，添加、修改用户或批量添加用户。

修改评分标准：修改考试用评分标准。

成绩查询：查看考试成绩。

修改系统参数：修改系统设置。

管理员特指有以上4个权限的用户。

（2）添加一个用户。

进入【用户管理】对话框（见图6-31），单击“添加用户”按钮，用户信息将清空等待输入。

输入用户基本信息，如用户名、密码、姓名、单位，对话框右侧用户列表中将新增输入的用户。

添加权限：单击“添加”按钮，添加一项权限，使其在用户权限的左侧列表；单击“删除”删除一项权限，使其在用户权限的右侧列表。

单击保存按钮，保存输入。
