第四章 扫描特征

功能：通过将截面曲线沿指定的方向扫掠一个线性距离来生成实体。
操作命令如下。
菜单：“插入”→“设计特征”→“拉伸”。
工具栏：“特征”→“拉伸”。
操作说明：执行上述命令后，打开如图4-1所示的“拉伸”对话框。在默认情况下“截面”选项组的“选择曲线”为按下状态，此时可选择已有的曲线作为截面曲线，也可以单击“绘制截面”图标按钮 ，打开“创建草图”对话框，绘制新的草图曲线为截面曲线。

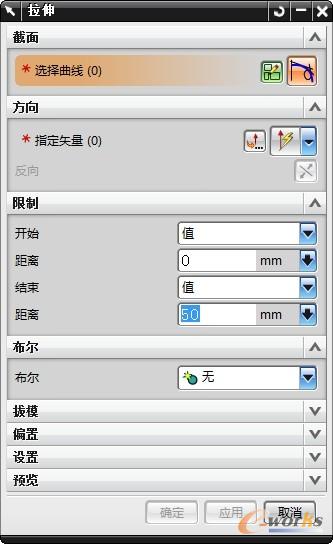

图4-1 “拉伸”对话框

可选择实体边缘、曲线（可以是草图曲线和非草图曲线）、封闭曲线线串和片体边缘等几何对象作为拉伸体的截面线串；如果在选择拉伸对象时选择实体表面，则将所选择的该实体表面作为草图平面，在此草图平面绘制完所需的草图曲线，退出草图环境后，将所绘制的曲线进行拉伸。

4.1.1  沿指定的方向和距离拉伸

创建拉伸体常用的方法是选择截面线串后，指定拉伸的方向、拉伸距离和偏置距离来创建拉伸体。选择截面线串后，系统默认以该曲线所在的平面法向为拉伸方向。若要沿所显示方向的相反方向拉伸，可单击如图4-1所示的“方向”选项组的“反向”图标按钮 改变拉伸方向，也可单击“指定矢量”右侧的“矢量对话框”图标按钮，通过打开的“矢量”对话框指定矢量，或单击“指定矢量”最右侧的箭头选择矢量方向。确定矢量后，在对话框分别设置拔模角度、偏置方式和偏置距离、布尔运算方式，最后单击“确定”按钮创建拉伸体。
【示例】创建如图4-2所示的拉伸体。

图4-2  创建的拉伸体

（1）打开光盘文件
打开光盘文件“UGNX part\chapter4\example1.prt”。
（2）创建拉伸体
1）选择拉伸对象。单击“特征”工具栏的“拉伸”图标按钮 ，确认打开的“拉伸”对话框中“截面”选项组的“选择曲线”图标按钮为选中状态，然后选择图形窗口中如图4-3所示的曲线。
2）设置拉伸距离。在“限制”选项组的“开始”下拉列表框选择“值”选项，在“开始”下拉列表框下方的“距离”文本框设置为0；在“结束”下拉列表框选择“值”选项，在“结束”下拉列表框下方的“距离”文本框设置为40。
3）设置拔模角度。在“拉伸”对话框中单击“拔模”选项组的展开按钮 将其展开，在“拔模”下拉列表框选择“从起始限制”选项，在“角度”文本框设置拔模角度为5。
4）设置偏置距离。用上述同样的方法展开“偏置”选项组，在“偏置”下拉列表框选择“两侧”选项，在“开始”文本框设置为0，“结束”文本框设置为18。此时在图形窗口中通过箭头显示拉伸方向和偏置方向，如图4-4所示。

图4-3  选择截面曲线

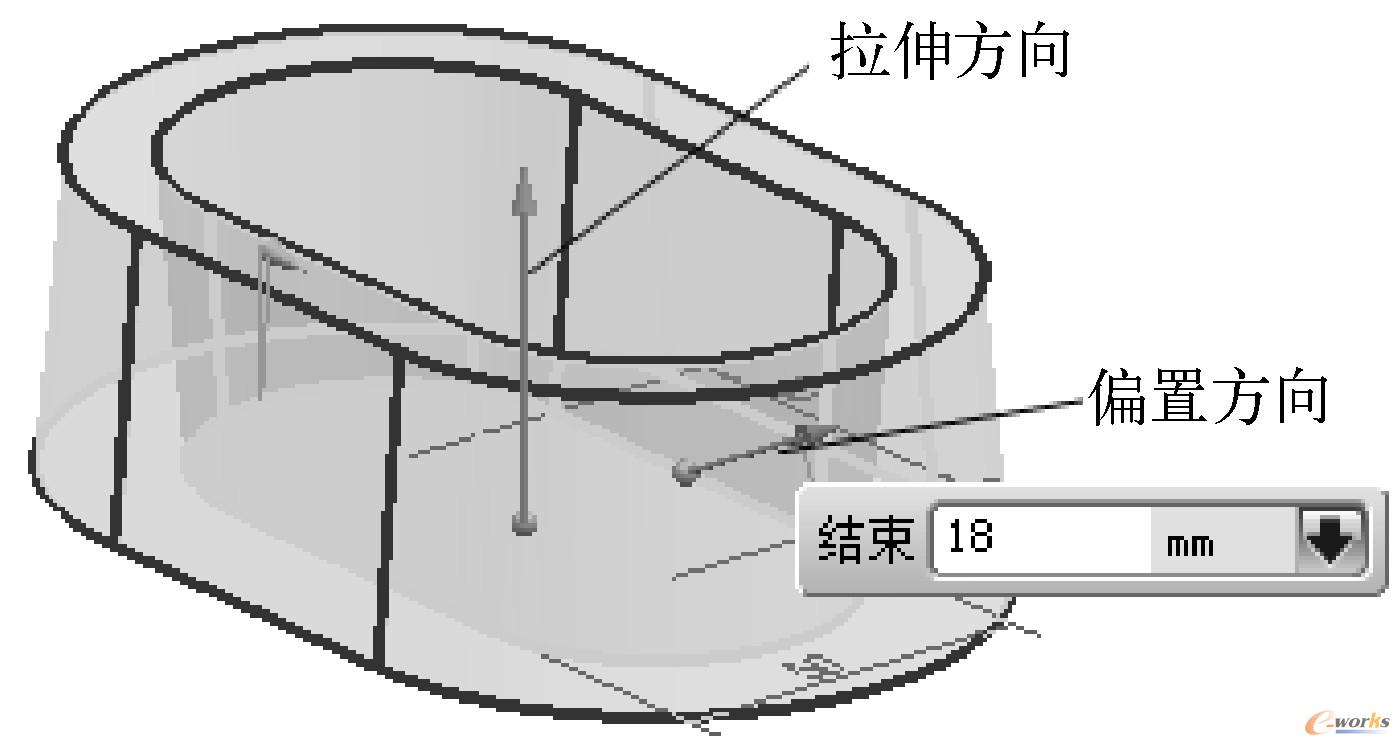

图4-4  拉伸和偏置方向

5）设置布尔运算方式
在“布尔”选项组的“布尔”下拉列表框选择“无”，最后单击“确定”按钮创建拉伸体，如图4-2所示。
提示：
在选择截面曲线时，可通过“选择条”工具栏指定选择曲线的方式，如图4-5所示。常用的选项有“自动判断曲线”、“单条曲线”和“相连曲线”等，在上述3种选择方式下，选择曲线时的操作结果如图4-6所示。

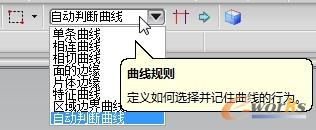

图4-5  选择截面曲线的选项

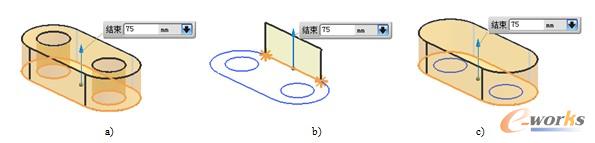

图4-6  截面曲线的选择方式

a) 自动判断曲线  b) 选择单条曲线 c) 选择相连曲线

4.1.2  通过修剪至面/平面创建拉伸体

在创建拉伸体时，可通过在当前目标实体上指定面或基准平面来指定对拉伸的限制。选中的截面和面控制了体的厚度。要使用这种方式，必须有一个目标实体，可在其上选择修剪面或基准面。
【示例】通过修剪至面/平面的方式创建拉伸体。
（1）打开光盘文件
打开光盘文件“UGNX part\chapter4\example2.prt”。
（2）创建拉伸体
1）选择拉伸对象。单击“特征”工具栏的“拉伸”图标按钮 ，确认“截面”选项组的“选择曲线”高亮显示，选择正方体下方的曲线。
2）指定修剪平面。在“限制”选项组的“结束”下拉列表框选择“直至选定对象”，然后选择长方体的顶面，在“布尔”下拉列表框选择“求差”布尔运算方式，单击“确定”按钮创建拉伸体，得到的实体如图4-7所示。

图4-7  修剪至实体表面

提示：
（1）指定基准平面作为修剪面，如图4-8所示为指定基准面为修剪面所创建的实体。
（2）可以在目标实体上指定的两个面或基准面之间创建拉伸体，操作过程与通过修剪至面/平面的方式创建拉伸体类似，但需要在目标实体上选择两个面或基准面作为修剪面，从而在指定的两个面之间创建拉伸体，如图4-9所示。

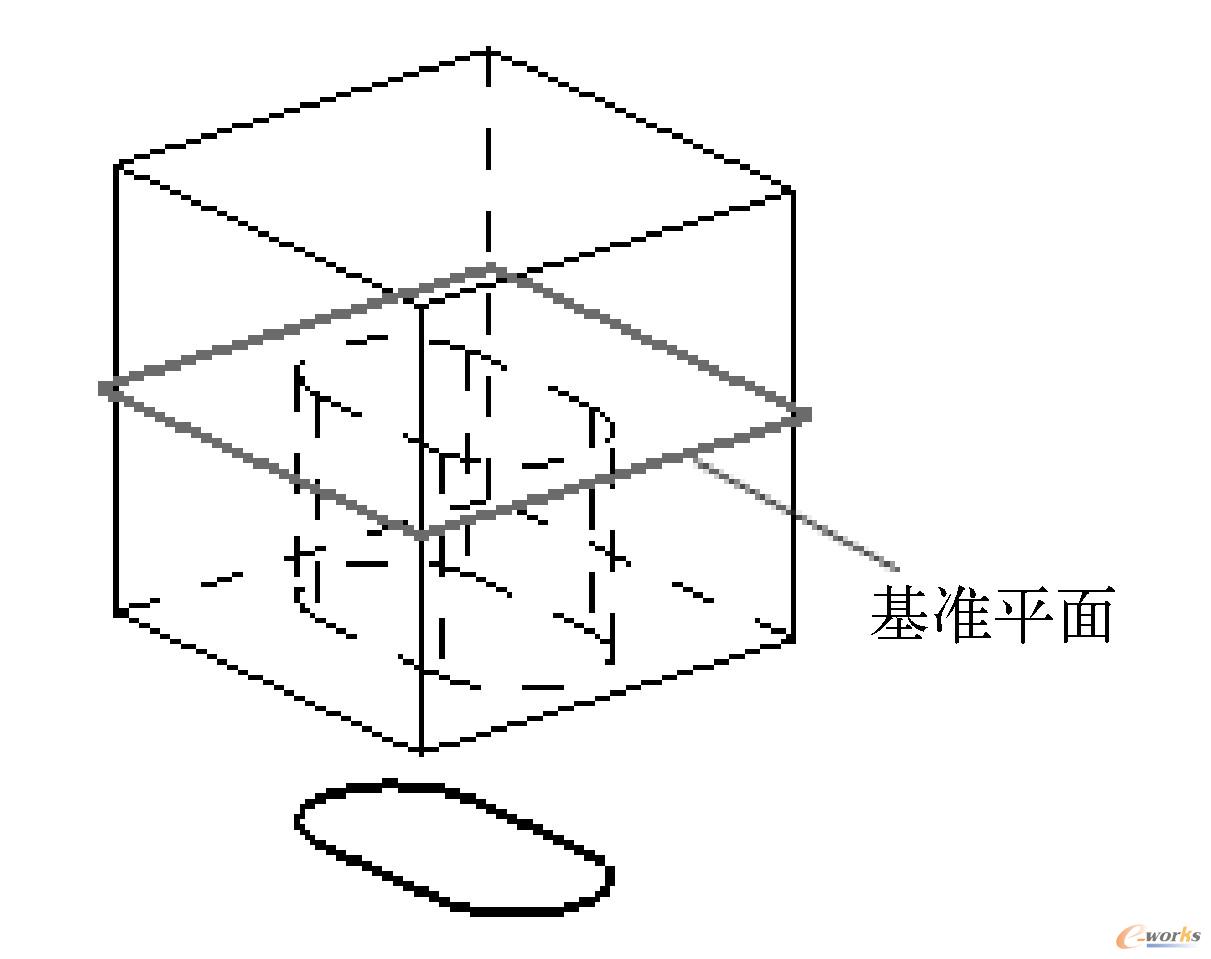

图4-8  修剪至基准面

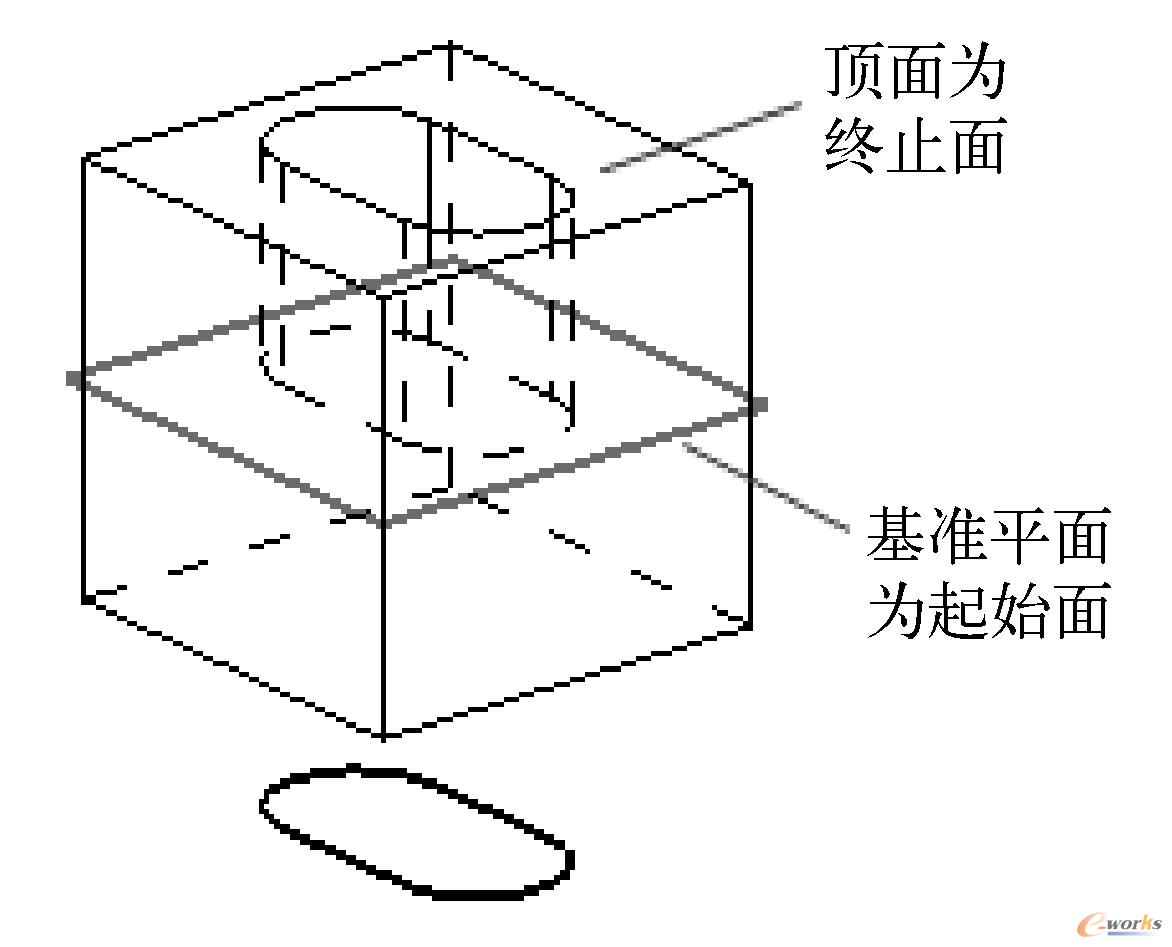

图4-9  在两个面间修剪
