第四章 扫描特征

功能：通过沿着一个或多个曲线对象扫描用户指定的圆形横截面来生成单个实体。圆形横截面由用户定义的外径和内径确定。可以使用此选项来生成线捆、电气配线、管、电缆或管道。
操作命令如下。
菜单：“插入”→“扫掠”→“管道”。
操作说明：执行上述命令后，打开如图4¬-19所示的“管道”对话框，单击“路径”选项组的“选择曲线”，选择已有的曲线作为路径，然后设置横截面的外径、内径、布尔运算方式，最后单击“确定”按钮创建管道。如图4-20所示为管道的一个实例。

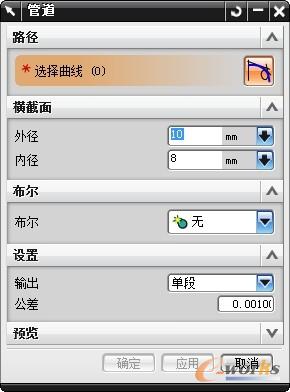

图4-19 “管道”对话框

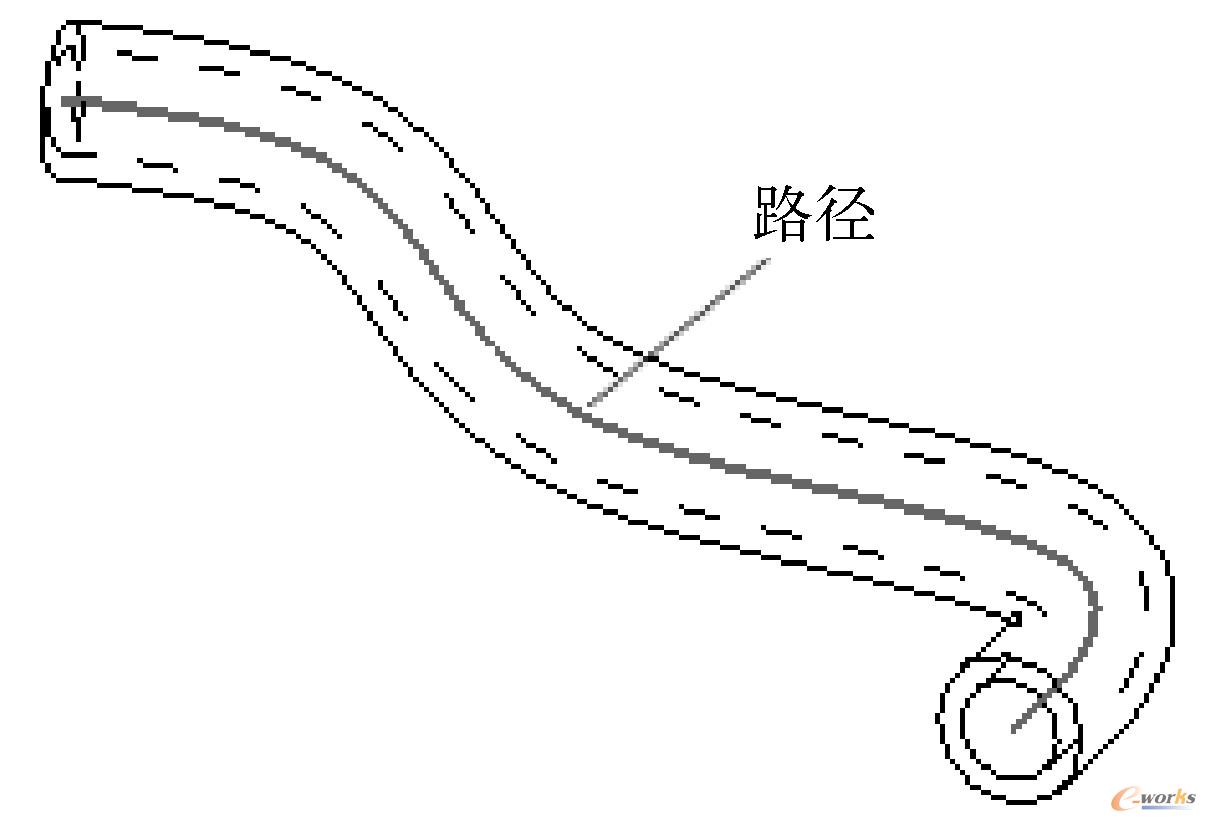

图4-20  管道实例

提示：
在“设置”选项组的“输出”下拉列表框可设置软管的显示，若选择“多段”选项，生成软管的曲面由多段曲面组成；若选择“单段”选项，生成的软管表面显示为一段光滑的曲面。
