第四章 扫描特征

功能：通过沿着由一条或一系列曲线、边或面构成的截面线串（路径）扫掠开放的或封闭的边界草图、曲线、边或面来生成单个体。
操作命令如下。
工具栏：“特征”→“沿引导线扫掠”。
操作说明：
（1）默认情况下，“沿引导线扫掠”图标按钮并不显示在“特征”工具栏中，但可以进行添加。具体方法为：在工具栏停靠区域单击鼠标右键，在弹出的快捷菜单中选择“定制”命令，在打开的“定制”对话框打开“命令”选项卡，在“类别”列表框展开“插入”节点，并在其下方选择“扫掠”项，然后在右侧的“命令”列表框选择“沿引导线扫掠”后按住鼠标左键，将其拖放到“特征”工具栏，即可在“特征”工具栏中显示图标按钮 。
（2）执行“沿引导线扫掠”命令后，打开如图4-17所示的“沿引导线扫掠”对话框，首先单击“截面”选项组的“选择曲线”，选择截面曲线；然后单击“引导线”选项组的“选择曲线”，选择引导线；接着设置“第一偏置”、“第二偏置”的值，并设置布尔运算方式，最后单击“确定”按钮可创建实体。如图4-18所示为沿导引线扫描的一个实例。

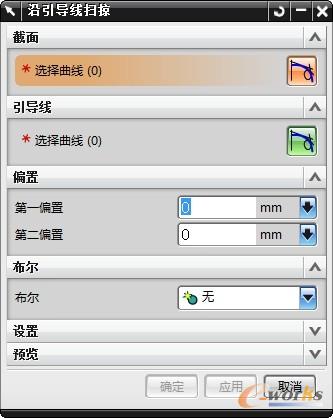

图4-17 “沿引导线扫掠”对话框

提示：
（1）截面曲线通常应该位于开放式引导路径的起点附近或封闭式引导路径的任意曲线的端点附近，否则会得到无法估计的结果。
（2）任何曲线对象都可用作引导路径的一部分。
（3）要避免自相交的情况。如果引导路径上两条相邻的线以锐角相交，或者引导路径中的圆弧半径对于截面曲线来说太小，则不会发生扫掠面操作。也就是说，路径必须是光顺的、切向连续的。

图4-18  沿引导线扫描生成实体

a) 截面曲线和引导线  b) 生成的实体
