第五章 成形特征与基准特征

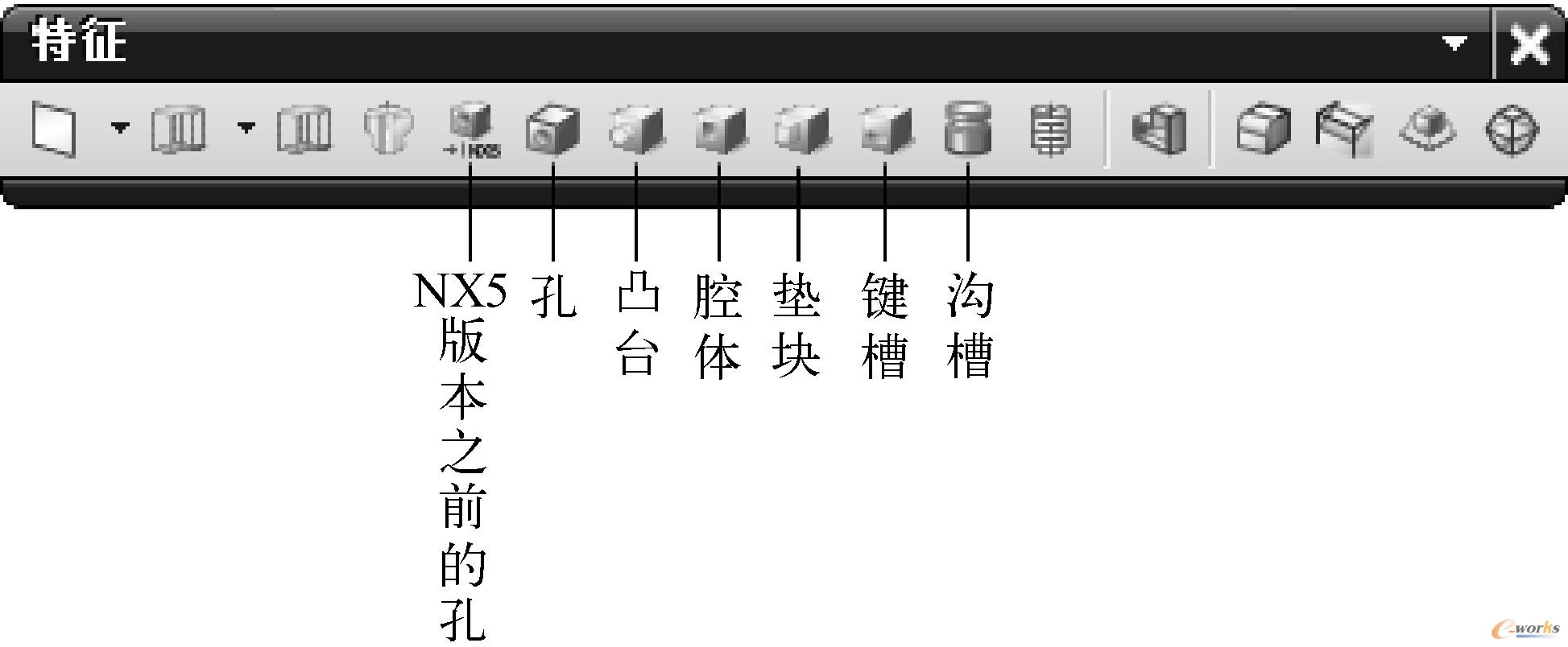

成形特征必须在已经存在的实体上创建，多数成形特征是关联的，即如果更改了用于生成成形特征的几何体，它会自动更新。可以通过“插入”菜单的“设计特征”级联菜单创建，也可以通过如图5-1所示的“特征”工具栏中的选项创建成形特征。
创建成形特征的一般步骤如下。
（1）选择放置面。
（2）需要的话，选择水平参考。
（3）需要的话，选择一个或多个通过面。
（4）输入特征参数的值。
（5）定位特征。

图5-1 “特征”工具栏

提示：
在软件的默认设置下，在图5-1所示的“特征”工具栏中“NX 5版本之前的孔”、“键槽”和“沟槽”3个图标按钮没有显示出来，而且在“插入”下拉菜单下也没有相对应的命令，但可以通过定制工具栏将其显示出来，具体做法如下。
在工具栏的停靠区域单击鼠标右键，在弹出的快捷菜单的最下端选择“定制”命令，在打开的“定制”对话框打开“命令”选项卡，在“类别”列表框展开“插入”节点，并选择“设计特征”，在右侧的“命令”列表框选择其中某个命令，按住鼠标左键，将其拖放到“特征”工具栏即可。

5.1.1  放置面

绝大多数成形特征都需要一个平的放置面，在其上生成成形特征，并与之相关联。可以选择基准面或是目标实体上的平面作为放置面。
在所选放置面上创建成形特征时，特征垂直于放置面，并位于选择放置面时鼠标单击位置的附近。特征将自动链接到选中面，所以当面被平移或旋转时，特征将保持与面的垂直关系，并且特征的高度相对于放置面将保持恒定。

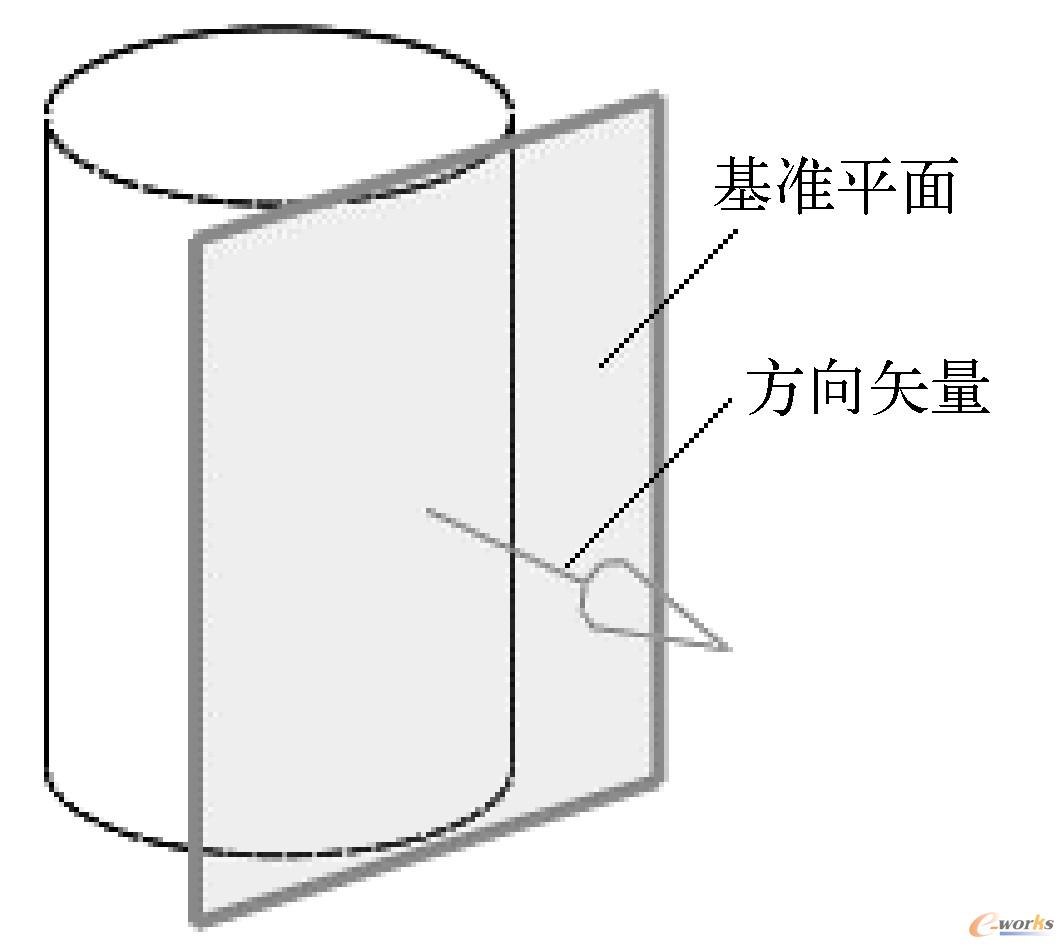

如果将基准平面作为放置面，将出现方向矢量，显示将在基准平面的哪一侧生成特征，如图5-2所示。可以接受这一默认，也可以对矢量进行反向，以使用另一侧。

图5-2  以基准平面作为放置面

5.1.2  水平参考

有些成形特征要求指定水平参考，它定义特征坐标系的 XC 方向，即成形特征的长度方向。可以选择边、面、基准轴或基准平面作为水平参考。

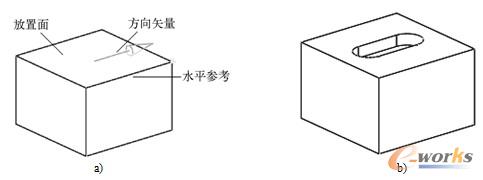

如图5-3a所示，选择长方体的上表面作为放置面创建一个键槽，选择前上方的棱边为水平参考，将显示一个箭头表示方向矢量，该方向矢量定义了键槽的长度方向。如图5-3b所示为根据该水平参考创建的键槽。

图5-3  水平参考

a）水平参考  b）键槽

5.1.3  通过面

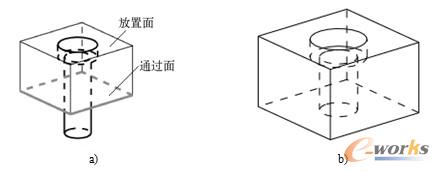

如果在创建孔和键槽时为其指定通过面，不管实体怎样修改，孔或键槽特征始终贯穿通过面，并且只受限于放置面和通过面。如图5-4a所示，在长方体上创建一沉头孔，选择顶面为放置面，底面为通过面，所创建的沉头孔如图5-4b所示。

图5-4  通过面

a）放置面和通过面  b）沉头孔

5.1.4  定位特征

在创建成形特征时，特征在未被定位前位于选择放置面时的鼠标单击点附近，最后需要对特征进行定位，使其位于指定的位置。当操作过程中需要定位特征时，系统弹出如图5-5所示的“定位”对话框，该对话框中各选项说明如下。

图5-5 “定位”对话框

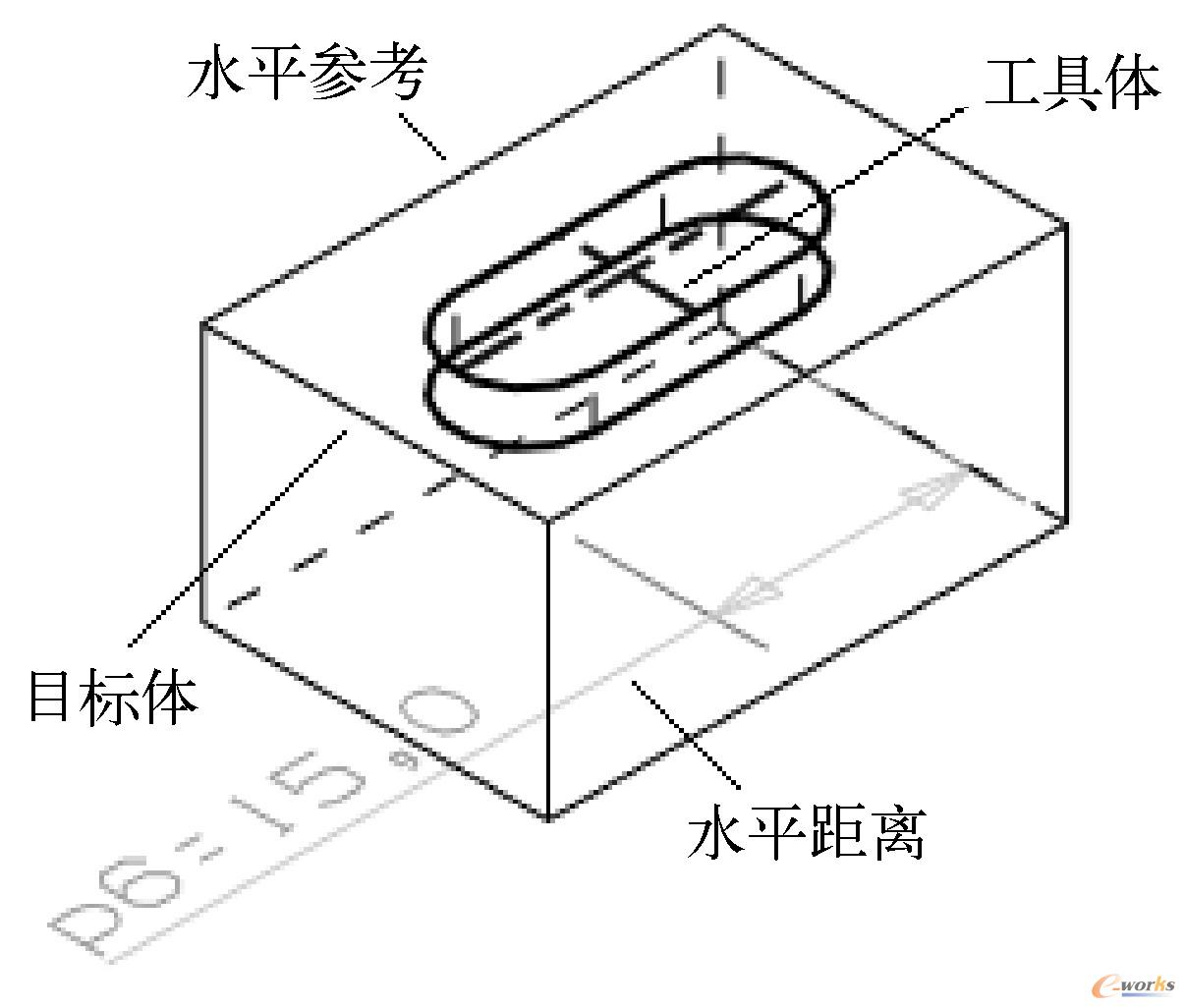

1．“水平”
指定目标体和工具体的XC轴方向的距离，即水平参考方向上的距离，如图5-6所示。
提示：
目标体为定位特征时所选择的实体上的对象，如实体的边缘、点，或基准面和基准轴等。工具体为定位特征时所选择的特征上的对象，如边缘、控制线和控制点等。

2．“竖直”

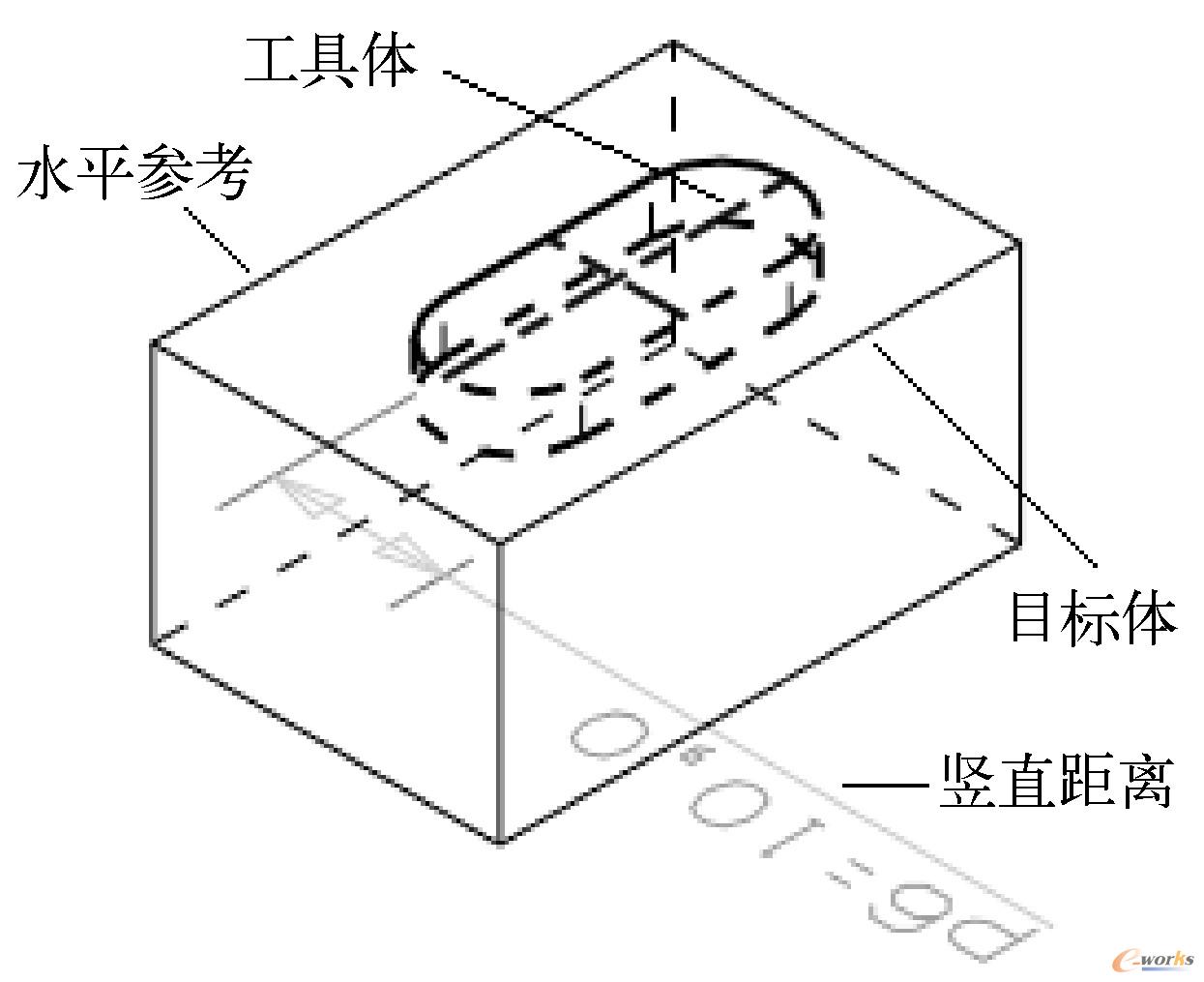

指定工具体和目标体YC轴方向的距离，即垂直于水平参考方向上的距离，如图5-7所示。

图5-6  水平距离

图5-7  竖直距离

3．“平行”
指定工具体和目标体两点间的距离，如图5-8所示。

4．“垂直”
指定工具体和目标体的垂直距离，如图5-9所示。

图5-8  两点间距离

图5-9  垂直距离

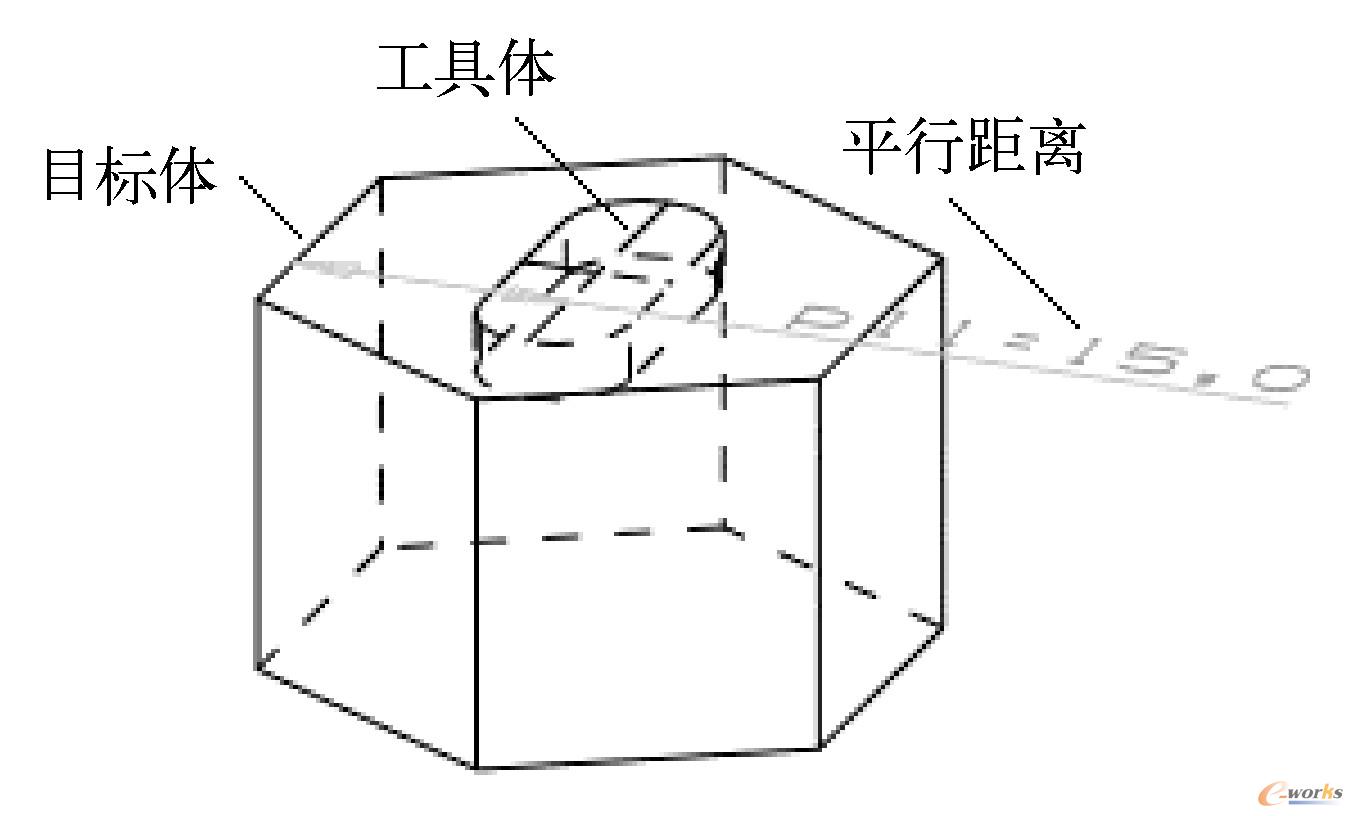

5．“按一定距离平行”
指定工具体和目标体的平行距离，如图5-10所示。

图5-10  平行距离

6．“角度”

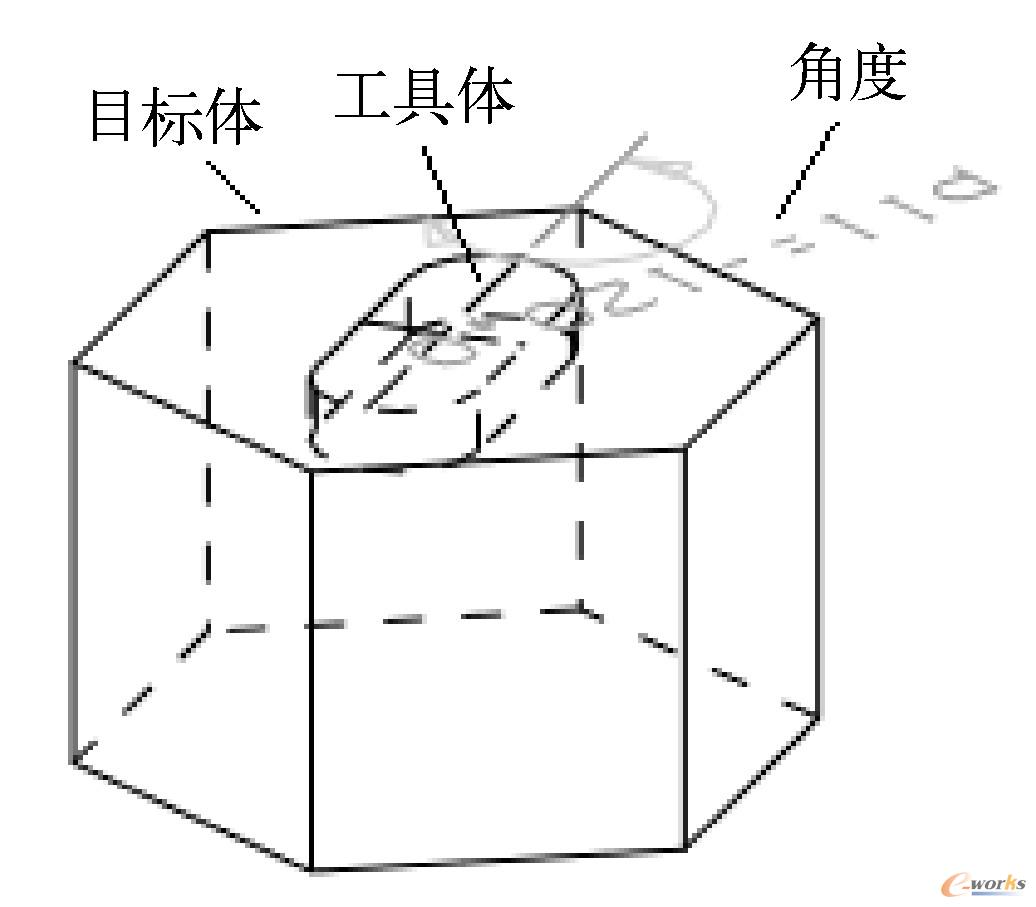

指定工具体和目标体之间的夹角，如图5-11所示。

图5-11  两线夹角

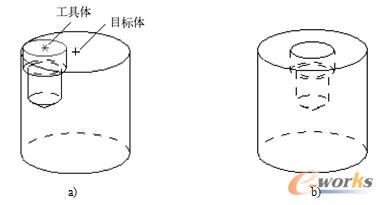

7．“点到点”
指定作为工具体的点和作为目标体的点重合，如图5-12所示。

图5-12  点到点定位方式

a）定位前  b）定位后

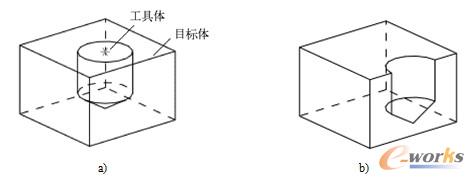

8．“点到线”
指定作为工具体的点位于作为目标体的线上，如图5-13所示。

图5-13  点到线定位方式

a）定位前  b）定位后

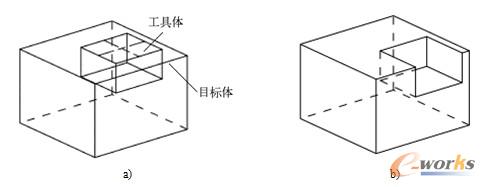

9．“线到线”
指定作为工具体的线和作为目标体的线重合，如图5-14所示。

图5-14  线到线定位方式

a）定位前 b）定位后
