第五章 成形特征与基准特征

5.2.1  NX5版本之前的孔

功能：创建简单孔、沉头孔或埋头孔。
操作命令如下。
工具栏：“特征”→“NX5版本之前的孔”。
操作说明：执行上述命令后，打开如图5-15所示的“孔”对话框，选择孔的类型后选择放置面，如果需要创建通孔则选择通过面，然后设置参数，最后定位孔，完成创建孔的操作。各种孔的参数说明如图5-16所示。

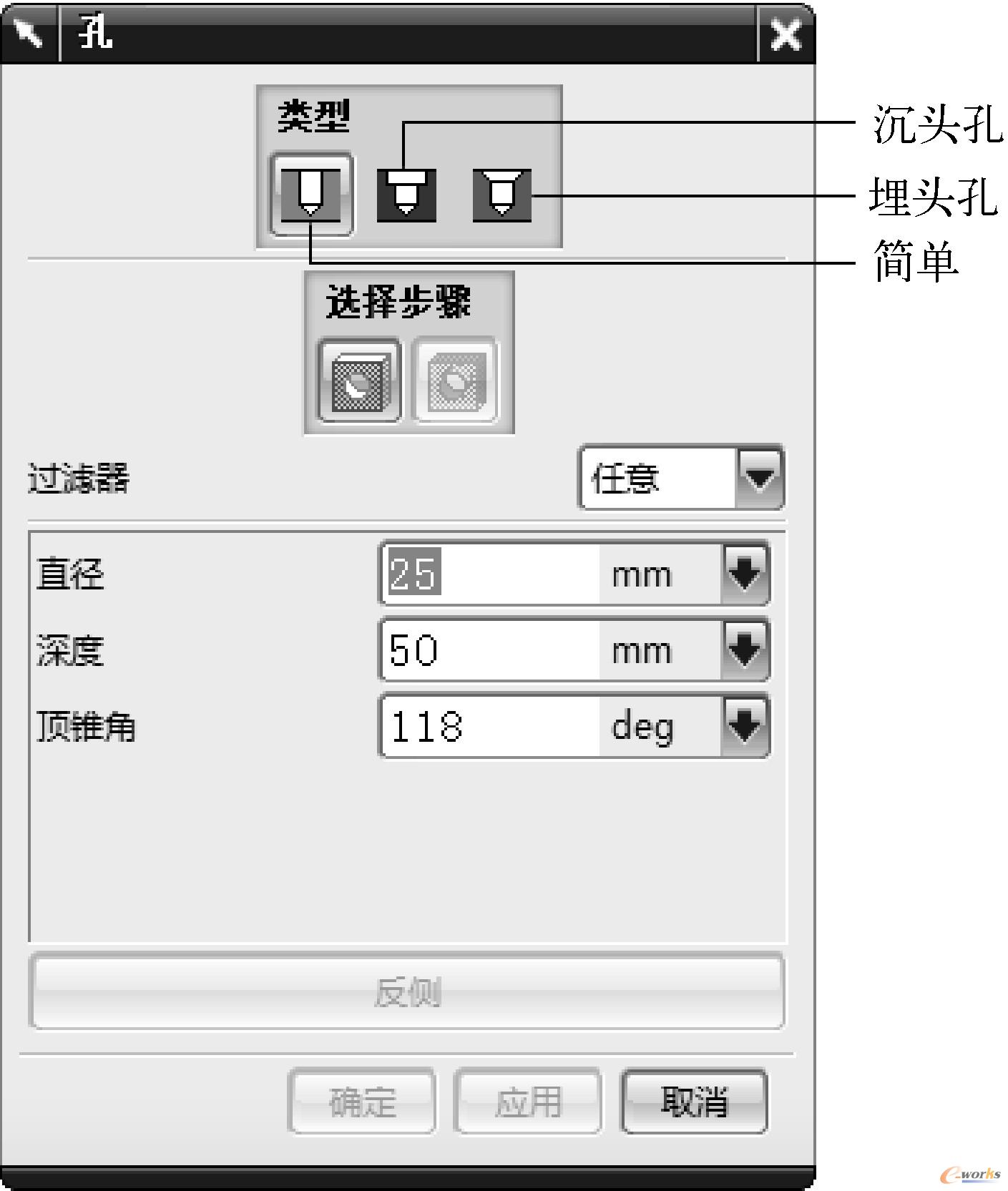

图5-15 “孔”对话框

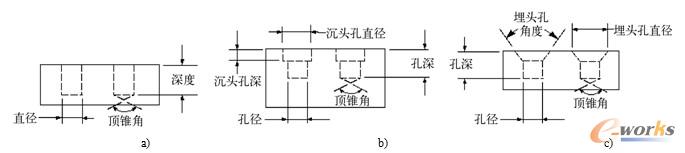

图5-16  孔的参数说明

a）简单孔参数 b）沉头孔参数 c）埋头孔参数

5.2.2  孔

功能：该命令为从NX 6版本开始增加的功能，使用该命令可在部件或装配中添加各种类型的孔特征，如常规孔（简单、沉头、埋头或锥形状）、钻形孔、螺钉间隙孔（简单、沉头或埋头形状）、螺纹孔和孔系列（部件或装配中一系列多形状、多目标体、对齐的孔。）
操作命令如下。
菜单：“插入”→“设计特征”→“孔”。
工具栏：“特征”→“孔”。
操作说明：执行上述命令后打开如图5-17所示的“孔”对话框，在“类型”下拉列表框中可选择“常规孔”、“钻形孔”、“螺钉间隙孔”、“螺纹孔”和“孔系列”几个选项，当选择“常规孔”选项时，可在“形状和尺寸”选项组的“成形”下拉列表框中选择“简单”、“沉头孔”、“埋头孔”和“锥形”几个选项创建相应的孔。

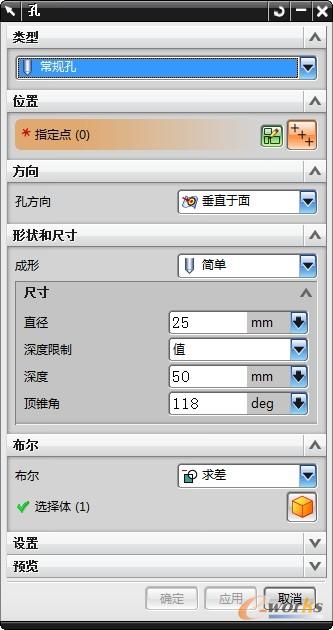

图5-17 “孔”对话框

在“类型”下拉列表框中选择了某个选项后，“指定点”高亮显示，此时可利用以下3种方式确定圆孔的位置。
（1）可选择现有点作为圆孔的圆心位置。
（2）单击图形窗口上方的“选择条”工具栏中的“点对话框”图标按钮 ，利用打开的“点”对话框确定圆孔的位置。
（3）单击放置圆孔的实体表面，选择实体表面进入草图环境，并打开“草图点”对话框，可利用该对话框指定点位置，指定点后退出“点”对话框，并退出草图环境返回建模应用模块。
在“类型”下拉列表框中选择不同的选项，“形状和尺寸”选项组的选项也不同，在该选项组设置必要的参数，并在“布尔”选项组设置“求差”布尔运算方式，最后单击“确定”按钮创建圆孔。
提示：
（1）与“NX 5版本之前的孔”功能相比，该“孔”功能更为丰富，而且有一些新的特色，具体如下。
首先通过指定点确定圆孔的位置，而不是在选择放置面和设置参数之后利用定位工具定位。
在指定点时，可指定多个定位点，一次创建多个圆孔，与“NX5版本之前的孔”的创建方式相比效率更高。
（2）“孔”功能内容比较丰富，详细内容可参考NX的在线帮助。

5.2.3  凸台

功能：创建圆形凸台。
操作命令如下。
工具栏：“特征”→“凸台”。
操作说明：执行上述命令后打开“凸台”对话框，首先选择放置面，然后设置凸台参数，最后定位凸台，即完成创建凸台的操作。凸台的参数说明如图5-18所示，锥角为凸台的圆锥面与凸台轴线的夹角。

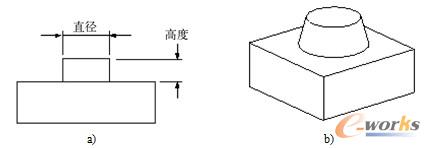

图5-18  凸台参数说明

a）凸台参数  b）带锥角的凸台

5.2.4  垫块

功能：建立矩形垫块或通用垫块。
操作命令如下。
工具栏：“特征”→“垫块”。
操作说明：执行上述命令后，打开如图5-19所示的“垫块”对话框，其中，“矩形”选项用于创建常用的矩形垫块，“常规”选项用于创建通用垫块。本书仅介绍创建矩形垫块的方法。
单击“矩形”按钮后，首先选择放置面，然后选择水平参考，之后设置垫块参数，最后定位垫块，完成创建垫块的操作。矩形垫块的参数说明如图5-20所示。

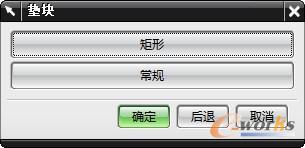

图5-19 “垫块”对话框

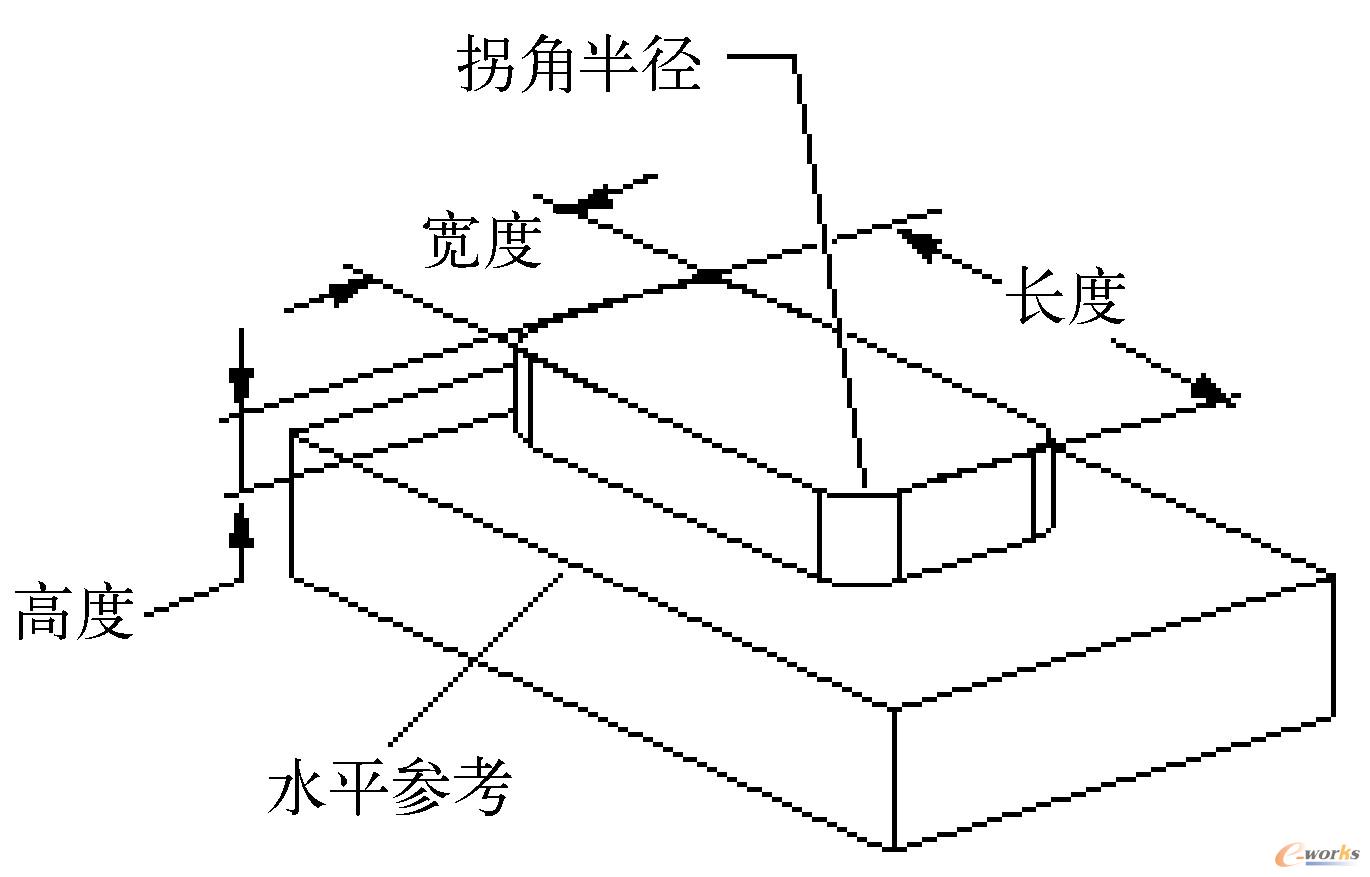

图5-20  矩形垫块参数说明

5.2.5  腔体

功能：创建圆柱形腔体、矩形腔体或常规腔体。
工具栏：“特征”→“腔体”。
操作说明：执行上述命令后，打开如图5-21所示的“腔体”对话框，利用该对话框可以创建圆柱形腔体、矩形腔体和常规腔体。对常规腔体本书不作介绍。

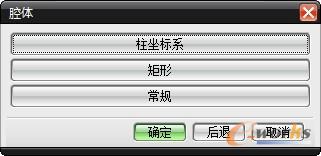

图5-21  “腔体”对话框

在“腔体”对话框单击“柱坐标系”或“矩形”按钮后，首先选择放置面，然后设置腔体参数，最后定位腔体，完成创建腔体的操作。圆柱形和矩形腔体的参数说明如图5-22和图5-23所示。

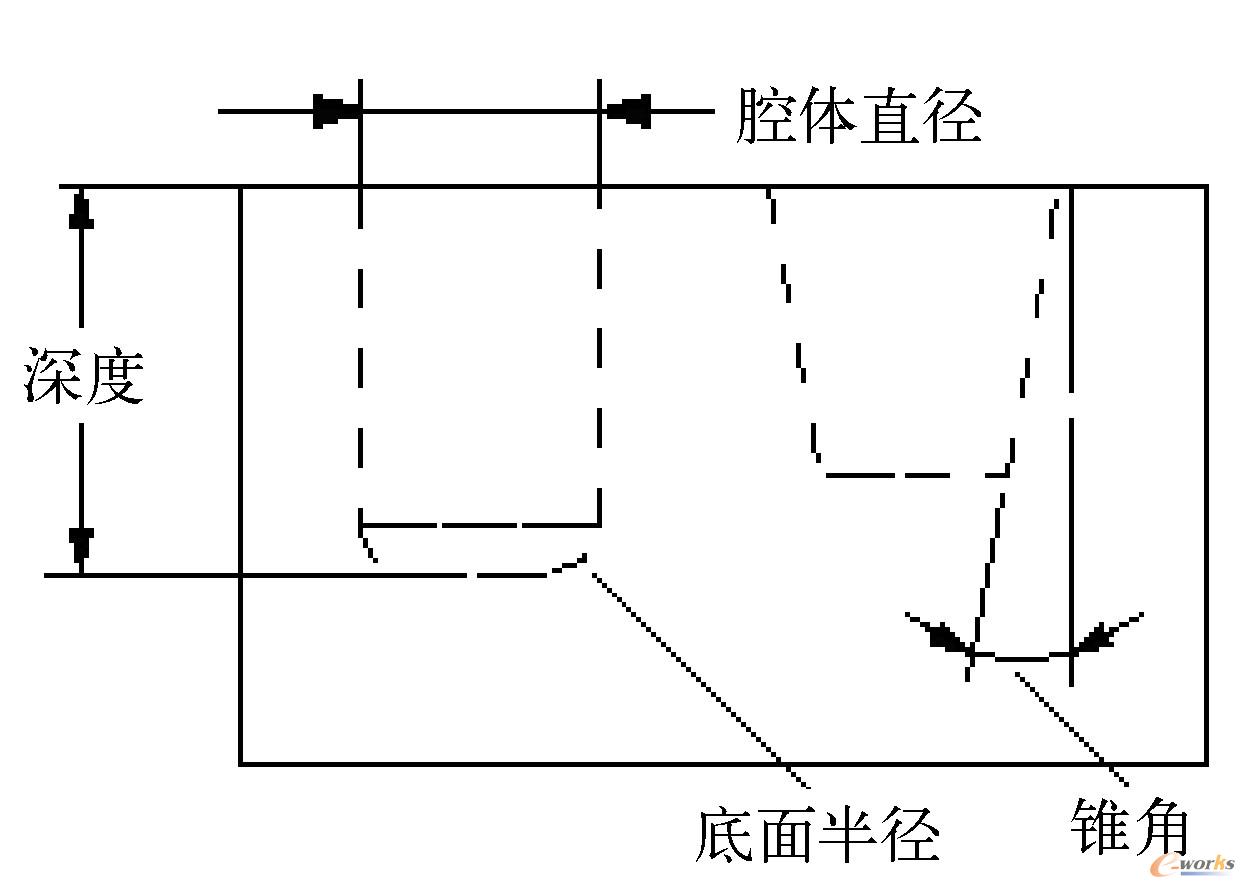

图5-22  圆柱形腔体参数说明

图5-23  矩形腔体参数说明

5.2.6  键槽

功能：在实体上创建直槽，创建过程中在当前目标实体上自动执行求差操作。所有槽类型的深度值按垂直于平面放置面的方向测量。
操作命令如下。
工具栏：“特征”→“键槽”。
操作说明：执行上述命令后，打开如图5-24所示的“键槽”对话框，各选项说明如下。
1．矩形
功能：创建截面为矩形的键槽，如图5-25所示。
操作说明：选择该单选按钮后单击“确定”按钮，首先选择放置面，然后选择水平参考，设置键槽参数，最后定位键槽，则完成创建矩形键槽的操作。矩形键槽的参数说明如图5-25所示。

图5-24 “键槽”对话框

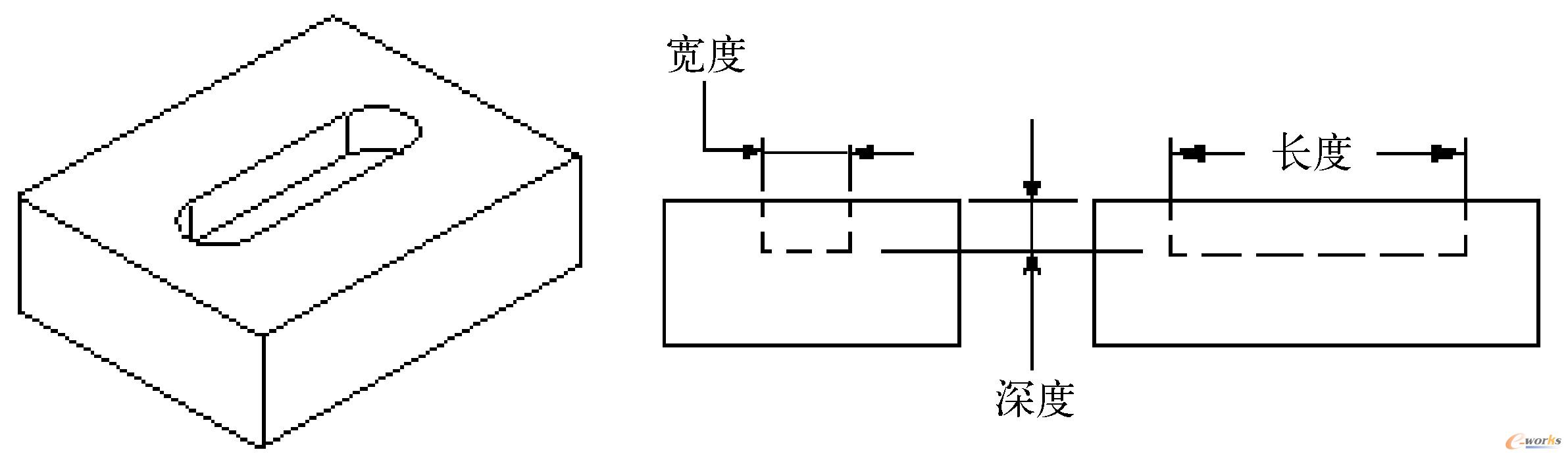

图5-25  矩形键槽及参数说明

2．球形端键槽
功能：创建球形端键槽，如图5-26所示。
操作说明：操作过程与“矩形”选项相同，参数说明如图5-26所示。

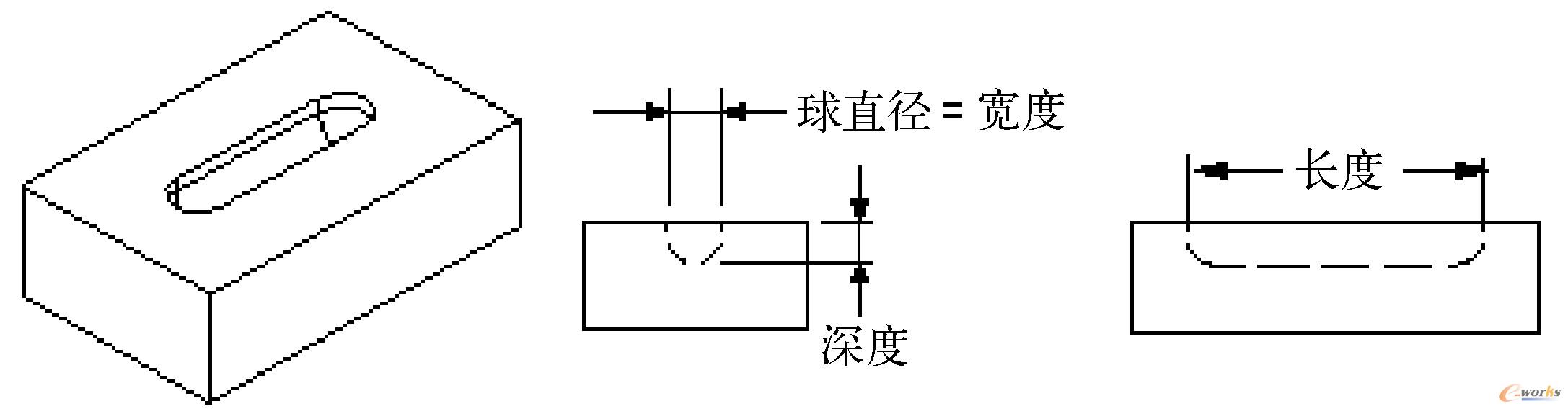

图5-26  球形端键槽及参数说明

3．U形键槽
功能：创建U形键槽，如图5-27所示。
操作说明：操作过程与“矩形”选项相同，参数说明如图5-27所示。

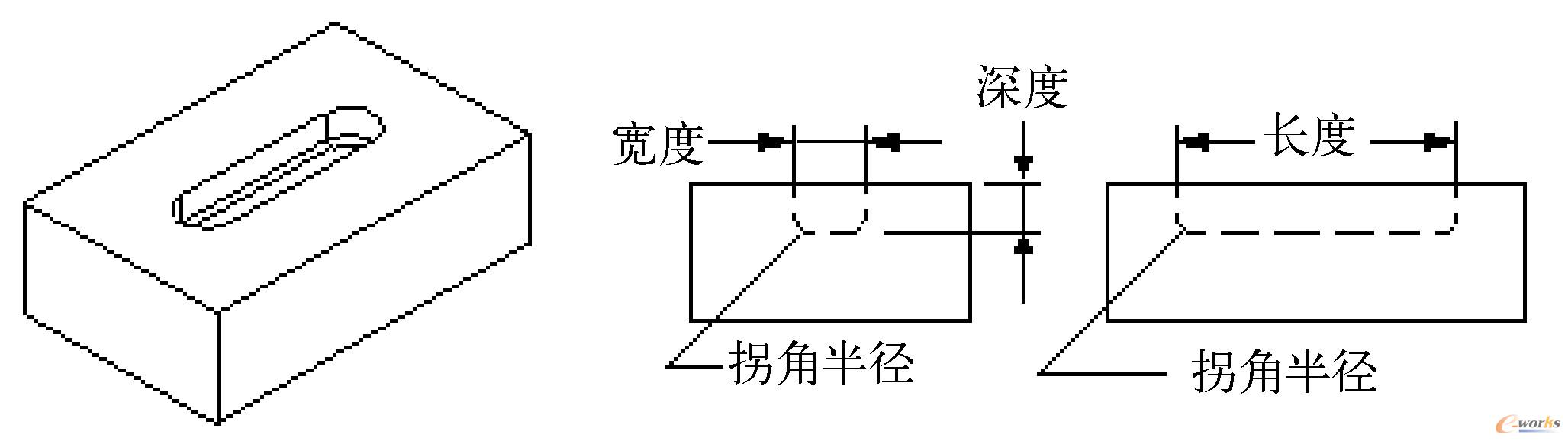

图5-27  U形键槽及参数说明

4．T形键槽
功能：创建T形键槽，如图5-28所示。
操作说明：操作过程与“矩形”选项相同，参数说明如图5-28所示。

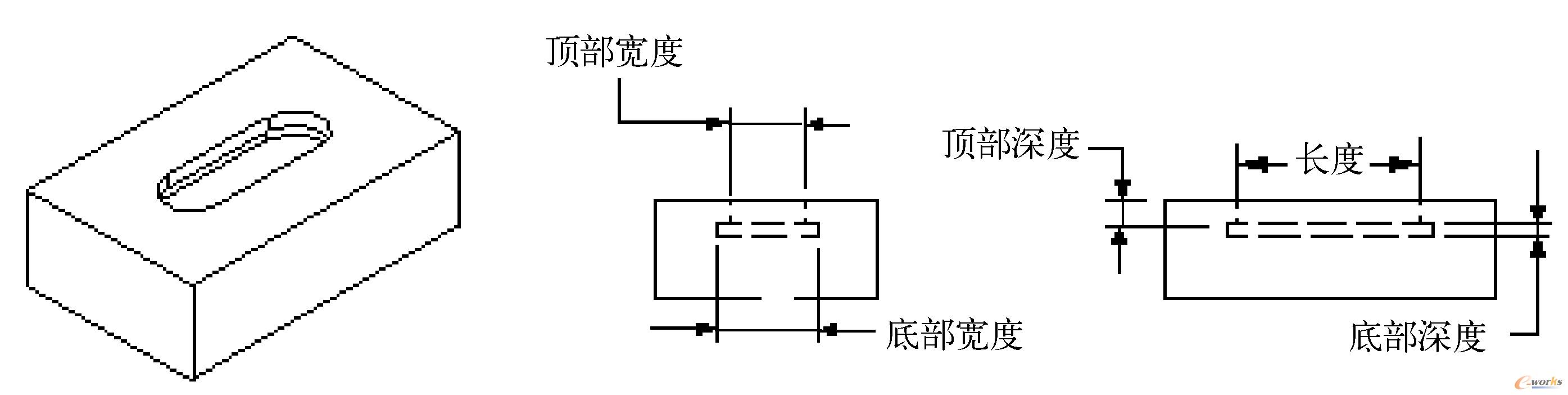

图5-28  T形键槽及参数说明

5．燕尾槽
功能：创建燕尾槽，如图5-29所示。
操作说明：操作过程与“矩形”选项相同，参数说明如图5-29所示。

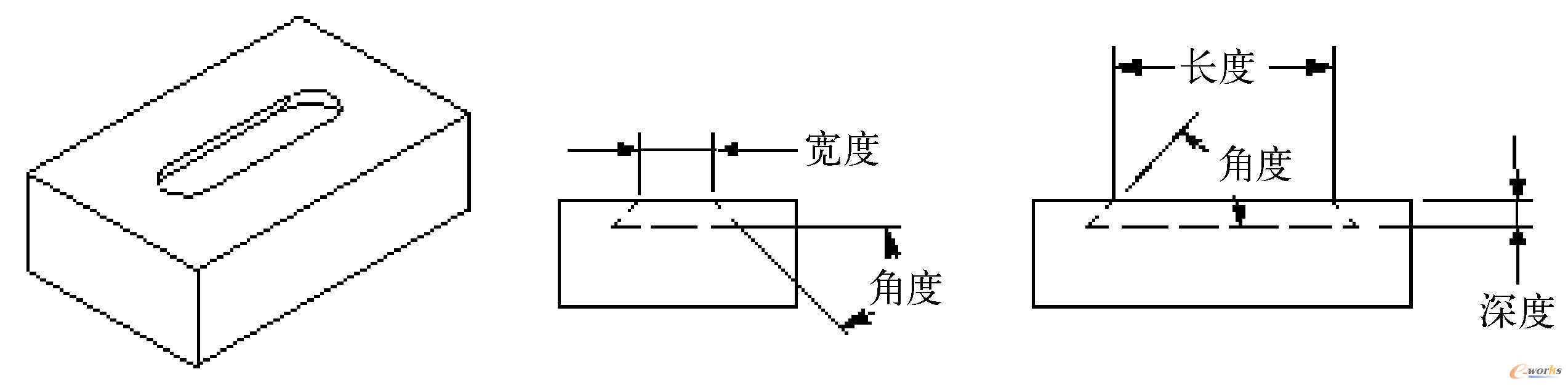

图5-29  燕尾槽及参数说明

5.2.7  沟槽

功能：在圆柱形或圆锥形表面创建沟槽。
操作命令如下。
工具栏：“特征”→“沟槽”。
操作说明：执行上述命令后，打开如图5-30所示的“槽”对话框，各选项说明如下。

1．矩形
功能：创建矩形沟槽，如图5-31所示。
操作说明：单击该按钮后，首先选择放置面，然后设置参数，最后定位沟槽，则完成创建沟槽的操作。定位沟槽时首先选择目标体边缘，然后选择沟槽工具体边缘或中心线（沟槽“刀具”临时显示为一个圆盘），通过指定二者之间的距离定位沟槽。矩形沟槽的参数说明如图5-31所示。

图5-30 “槽”对话框

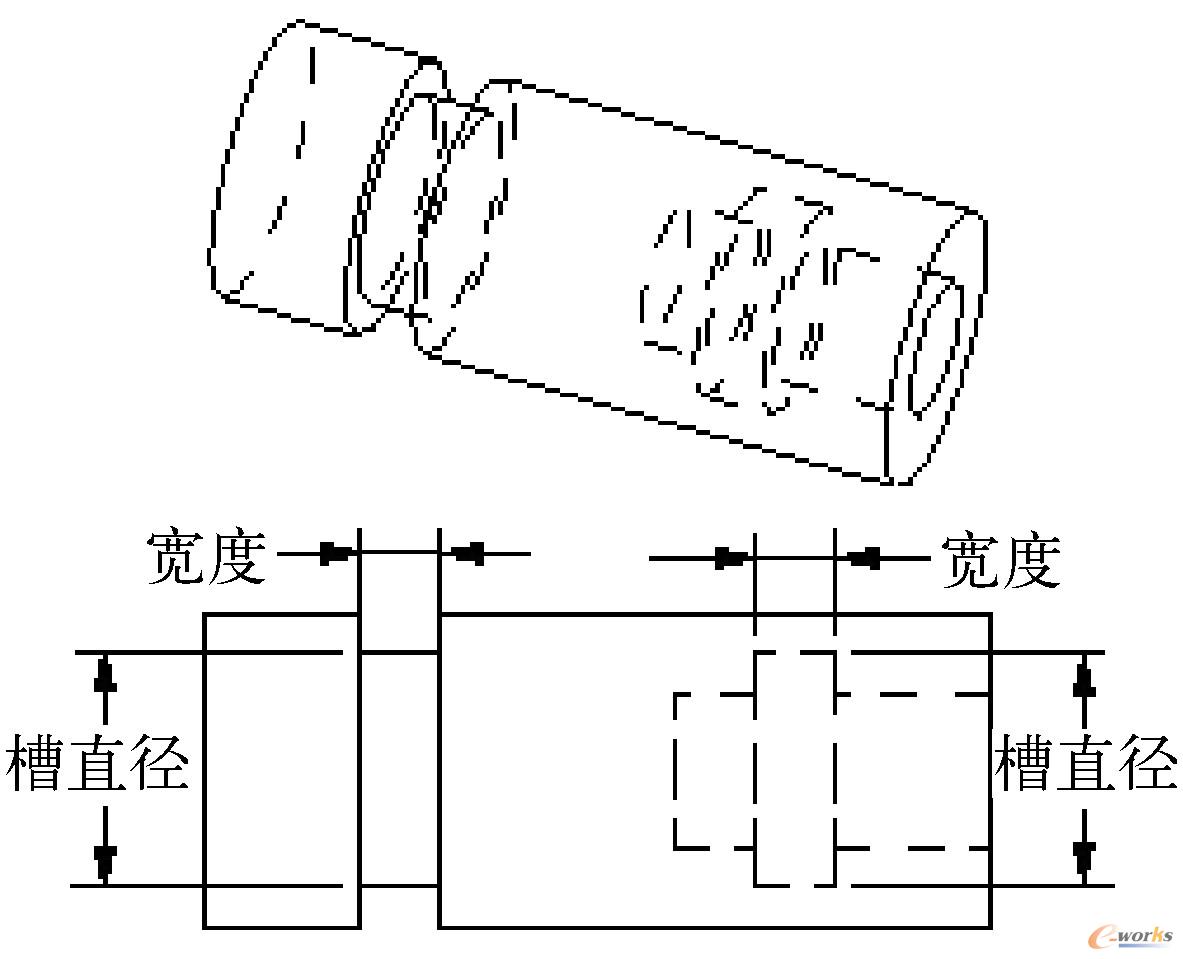

图5-31  矩形沟槽及参数说明

2．球形端沟槽
功能：创建球形端沟槽，如图5-32所示。
操作说明：操作过程与“矩形”选项相同，参数说明如图5-32所示。
3．U形沟槽
功能：创建U形沟槽，如图5-33所示。
操作所说明：操作过程与“矩形”选项相同，参数说明如图5-33所示。

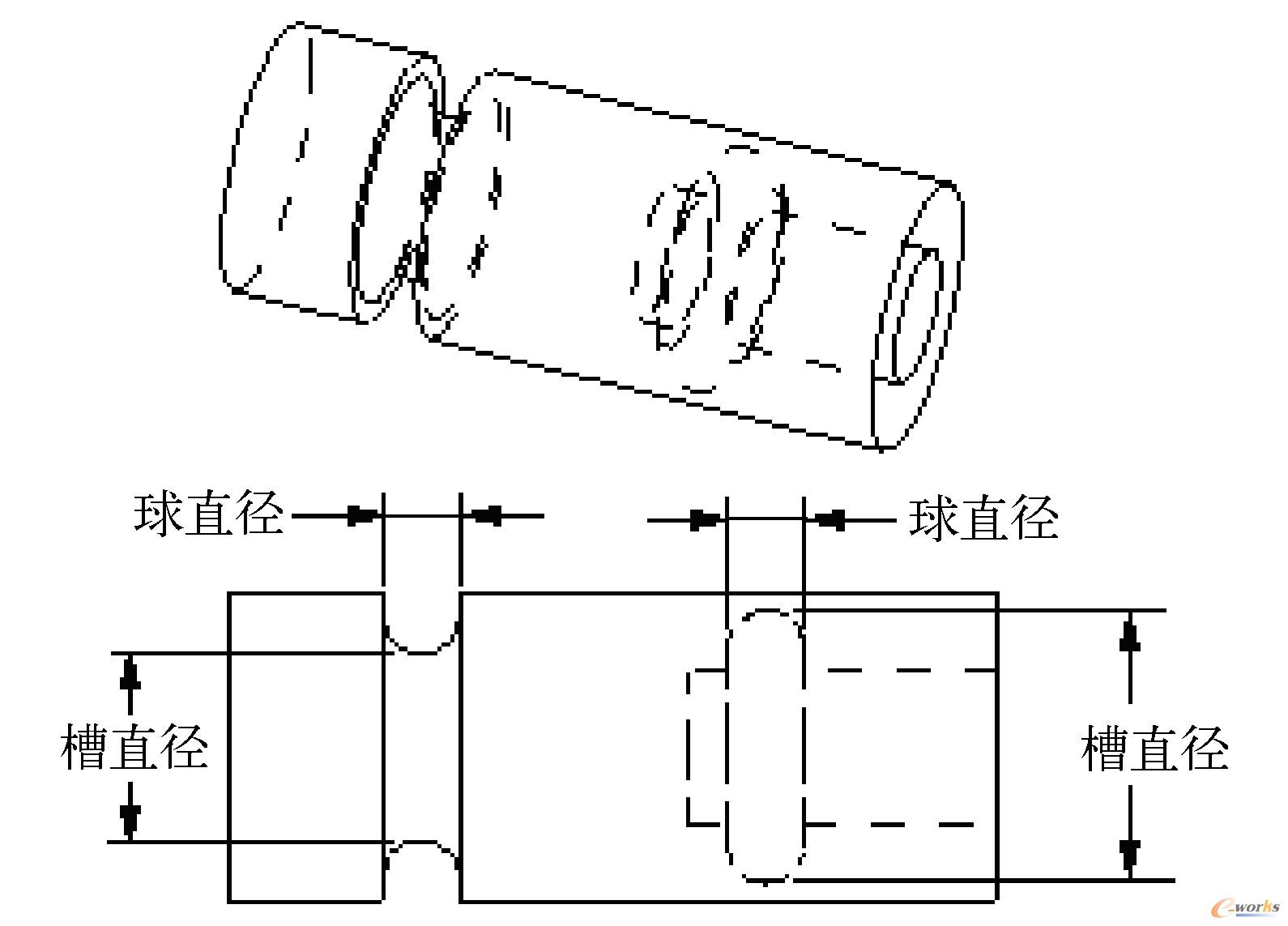

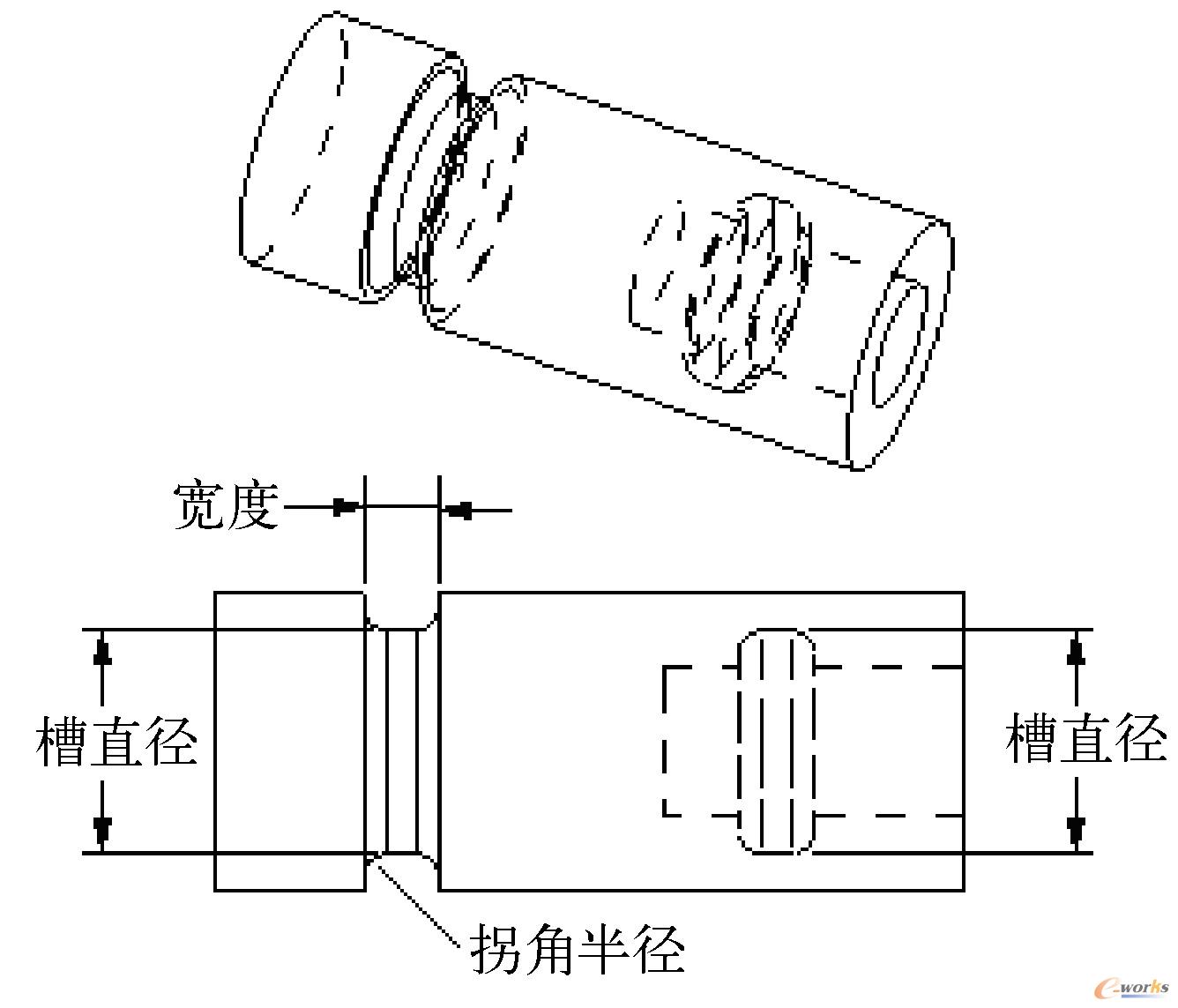

图5-32  球形端沟槽及参数说明

图5-33  U形沟槽及参数说明
