第六章 特征操作

功能：从已有特征生成引用特征。可以定义矩形阵列或圆形阵列、关于基准平面镜像体、通过基准平面或平面镜像特征。
操作命令如下。
菜单：“插入”→“关联复制”→“实例特征”。
工具栏：“特征”→“实例特征”。
操作说明：执行上述命令后，打开如图6-33所示的“实例”对话框，利用该对话框可对某个特征进行矩形或圆形阵列。

图6-33 “实例”对话框

6.3.1  矩形阵列特征

功能：将指定的特征进行线性阵列复制，如图6-34所示。

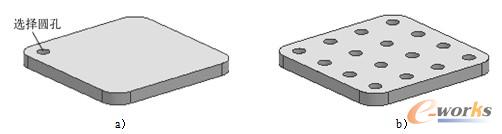

图6-34  矩形阵列特征

a）选择圆孔  b）矩形阵列圆孔

操作说明：在“实例”对话框单击“矩形阵列”按钮，在打开的对话框中选择需要阵列的特征，单击“确定”按钮，打开如图6-35所示的“输入参数”对话框，设置参数后单击“确定”按钮进行阵列复制。

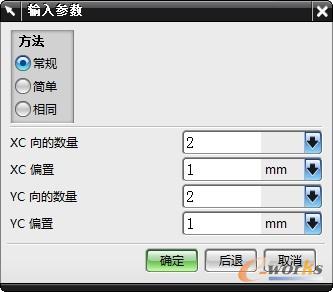

图6-35 “输入参数”对话框

“输入参数”对话框各参数的说明如下。
（1）“常规”：从已有特征生成引用阵列并确认所有几何体。阵列的特征可以越过面的一条边，也可以从一个面跨越到另一个面。
（2）“简单”：与“常规”选项相似，但是它通过消除过多的数据确认和优化操作加速了引用阵列的生成。
（3）“相同”：该方法为生成引用阵列最快的方法，它进行最少量的确认，然后复制并平移所有面和主特征的边。每个引用都是源件的精确副本，当有许多引用时，可以使用这种方式。
（4）“XC向的数量”：XC轴方向的阵列数目。
（5）“XC偏置”：XC轴方向的偏置距离，即XC轴方向相邻两个阵列特征的距离。
（6）“YC向的数量”：YC轴方向的阵列数目。
（7）“YC偏置”：YC轴方向的偏置距离。
如图6-34所示为矩形阵列特征的一个实例。

提示：
可以用鼠标在图形窗口中直接选择需要进行阵列的特征。

6.3.2  圆形阵列特征

功能：将所选特征进行圆形阵列复制。
操作说明：在“实例”对话框单击“圆形阵列”按钮，在打开的对话框选择需要阵列的特征后单击“确定”按钮，在随后打开的对话框的“方法”选项组选择阵列方法，如图6-36所示，在“数量”文本框设置阵列的数量，在“角度”文本框设置环形阵列间隔的角度；然后单击“确定”按钮，打开如图6-37所示的“实例”对话框，“点和方向”选项通过矢量构造器和点构造器指定环形阵列轴线，“基准轴”选项选择基准轴作为环形阵列轴线。利用该对话框指定环形阵列的轴线后，单击“确定”按钮，在随后打开的“创建引用”对话框单击“是”按钮，则完成环形阵列操作。

图6-36  参数设置

图6-37  指定阵列轴对话框

【示例】创建如图6-38所示的圆孔的圆形阵列复制。
（1）打开光盘文件
打开光盘文件“UGNXpart\chapter6\geometry_yxzl.prt”。
（2）创建环形阵列
1）选择特征。单击“特征”工具栏的“实例特征”图标按钮，在打开的“实例”对话框单击“圆形阵列”按钮，在随后打开对话框的列表框中选择“简单孔（8）”，单击“确定”按钮。
2）设置阵列参数。在随后打开对话框的“数量”文本框输入6，在“角度”文本框输入60，单击“确定”按钮。
3）指定阵列轴线。在随后打开的对话框单击“点和方向”按钮打开“矢量”对话框，从“类型”下拉列表框选择“曲线/轴矢量”选项，选择如图6-38a所示的圆盘顶面边缘确定阵列轴线方向，然后单击“确定”按钮打开“点”对话框，在“类型”下拉列表框选择“圆弧中心/椭圆中心/球心”选项，选择如图6-38a所示的中心台阶孔的边缘确定该边缘的圆心为阵列轴线的基点，单击“确定”按钮。
4）生成阵列。在随后打开的“创建实例”对话框单击“是”按钮创建圆形阵列，得到的实体如图6-38b所示。

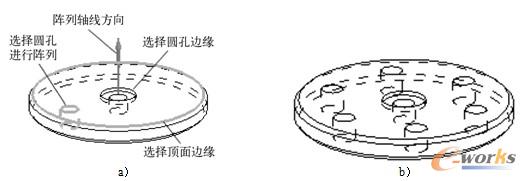

图6-38  圆形阵列特征

a）选择对象  b）圆形阵列圆孔
