第六章 特征操作

6.4.1  镜像体

功能：利用基准面镜像整个实体。
操作命令如下。
菜单：“插入”→“关联复制”→“镜像体”。
工具栏：“特征”→关联复制下拉菜单→“镜像体”。
操作说明：执行上述命令后，打开如图6-39所示的“镜像体”对话框，首先单击“体”选项组的“选择体”，在图形窗口选择需要镜像的实体；然后单击“镜像平面”选项组的“选择平面”，选择已定义的基准平面，最后单击“确定”按钮，则以指定的基准面为对称平面镜像实体，如图6-40所示。

图6-39 “镜像体”对话框

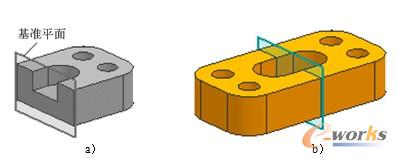

图6-40  镜像体

a）镜像前  b）镜像结果

提示：
进行镜像体操作时必须首先创建基准平面。

6.4.2  镜像特征

功能：利用平面或基准平面镜像所选特征。
操作命令如下。
菜单：“插入”→“关联复制”→“镜像特征”。
工具栏：“特征”→ 关联复制下拉菜单→“镜像特征”。
操作说明：执行上述命令后，打开如图6-41所示的“镜像特征”对话框，首先单击“特征”选项组的“选择特征”按钮，用鼠标在图形窗口中的实体上直接选择需要镜像的特征，或者展开“相关特征”选项组，在列表框中选择需要镜像的特征（如果要选择多个特征，可按住〈Ctrl〉键后依次选择特征）。
选择完所有的特征后，在“镜像平面”选项组的“平面”下拉列表框选择相应的选项，然后根据选项选择现有平面或指定新平面作为中间平面，最后单击“确定”按钮镜像所选特征。
如图6-42所示为镜像特征的一个实例，该实例以实体的左端面为镜像平面，对长方体、两个孔和键槽进行了镜像。

图6-41 “镜像特征”对话框

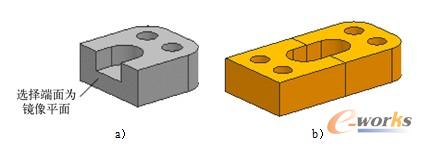

图6-42  镜像特征

a）镜像前  b）镜像结果

提示：
在选择了特征后，若需要去掉某些特征，可按住〈Ctrl〉键，然后在图形窗口或对话框的列表框中选择相应的特征，则所选特征从原来的选择中去除。
