第三章 草图

1．圆角
功能：在两条曲线之间创建圆角。
操作命令如下。
菜单：“插入”→“曲线”→“圆角”。
工具栏：“草图工具”→“圆角”。
操作说明：执行上述命令后，打开如图3-34所示的“创建圆角”工具栏，依次选择需要倒角的边并设置圆角半径，即可创建圆角。默认情况下，“修剪”图标按钮为按下状态，即创建圆角时修剪多余的曲线，如图3-35所示；如果按下“取消修剪”图标按钮，则创建圆角时不对多余的曲线进行修剪，如图3-36所示。

图3-34 “镜像曲线”对话框

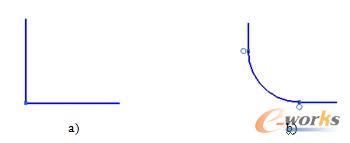

图3-35  修剪曲线

a）修剪前  b) 修剪后

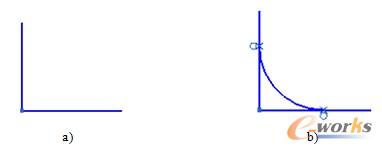

图3-36  取消修剪曲线

a）修剪前  b) 修剪后

在创建圆角过程中，在图形窗口显示所要创建的圆角的预览，如果需要创建的圆角与预览圆角不同，可单击“创建圆角”工具栏的“创建备选圆角”图标按钮，选择满足需要的圆角。

提示：
在草图环境中执行绘制曲线的命令后，会在“选择条”工具栏显示点的捕捉方式，帮助用户进行快速捕捉特定点。合理设置点的捕捉方式能够提高绘制草图的效率和精度。各个点的捕捉方式与点构造器的“点”对话框中各点的捕捉方式相同，可参考1.3.6中的相关介绍。

2．快速修剪
功能：快速裁剪草图曲线。
操作命令如下。
菜单：“编辑”→“曲线”→“快速修剪”。
工具栏：“草图工具”→“快速修剪”。
操作说明：可以通过以下3种方式修剪曲线。
（1）修剪单个对象
执行上述命令后，用鼠标选择对象需要修剪的部分，则将该部分剪掉，如图3-37所示。

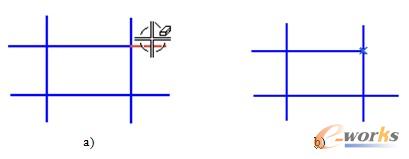

图3-37  修剪单个对象

a）选择修剪对象  b）修剪结果
（2）修剪多个对象
执行上述命令后，按下鼠标左键，此时光标变成笔形，拖动鼠标扫掠过需要修剪的对象，该对象即被修剪，如图3-38a所示，当修剪完所有对象后松开鼠标左键，则完成一次修剪多个对象，如图3-38b所示。

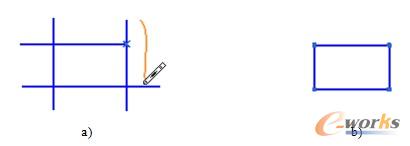

图3-38  修剪多个对象

a）选择多个对象  b）修剪结果

（3）根据指定的边界修剪对象
执行上述命令后，单击“边界曲线”选项组的“选择曲线”图标按钮，用鼠标选择修剪边界，可以选择多个边界，然后单击“要修剪的曲线”选项组的“选择曲线”图标按钮，用鼠标选择对象进行修剪，如图3-39所示。

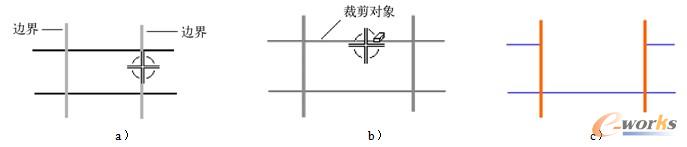

图3-39  根据指定的边界修剪对象

a）选择边界  b）选择修剪对象  c）修剪结果

3．快速延伸
功能：快速延伸曲线。
操作命令如下。
菜单：“编辑”→“曲线”→“快速延伸”。
工具栏：“草图工具”→“快速延伸”。
操作说明：可以通过以下3种方式延伸曲线。
（1）延伸单个对象。
（2）延伸多个对象。
（3）延伸曲线到指定边界。
其具体操作过程与“快速修剪”类似。

4．倒斜角
功能：将两条输入曲线延伸和/或修剪到一个公共交点来创建拐角，适用的对象为直线、圆弧、开放式二次曲线和开放式样条（仅限修剪）。
操作命令如下。
菜单：“插入”→“曲线”→“倒斜角”。
工具栏：“草图工具”→“倒斜角”。
操作说明：执行上述命令后，打开如图3-40所示的“倒斜角”对话框，在图形窗口选择两条目标曲线，并在“距离”文本输入倒角距离后按〈Enter〉键，NX会根据所选曲线的情况制作拐角。

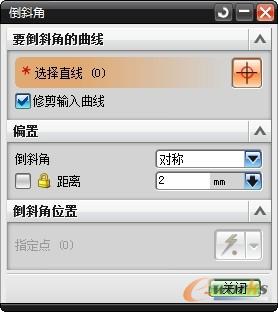

图3-40 “倒斜角”对话框

与创建圆角类似，如果在对话框中不选择“修剪输入曲线”复选框，创建斜角时将不对曲线进行修剪。
如果不选择“距离”复选框，选择需要倒角的曲线后，随着鼠标的移动，将在鼠标附近的对话框中出现不同的倒角距离提示，单击鼠标左键即可创建所显示距离的倒角；如果选择该复选框，将根据“距离”文本框中设定的值进行倒角。
在某些情况下，倒斜角时NX对所选曲线的延伸或修剪方法取决于在何处单击。以下为几种曲线的典型组合。
（1）延伸所选的两条曲线
当所选的两条曲线都没有到拐角位置，NX将延伸两条曲线创建斜角，如图3-41所示。

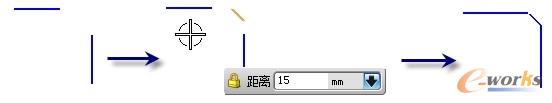

图3-41  延伸两条曲线

（2）延伸一条曲线，修剪另一条曲线
当所选的两条曲线中一条没有到拐点位置，而另一条超过拐角位置，NX将对两条曲线分别进行延伸和修剪创建拐角，如图3-42所示。

图3-42  延伸一条曲线，修剪另一条曲线

（3）修剪两条曲线
当所选的两条曲线相交时，NX会同时修剪它们，如图3-43所示。

图3-43  修剪两条曲线

提示：
制作斜角时，NX会保留被单击的曲线段。
