第三章 草图

通过“编辑”和“插入”下拉菜单中的相关选项，或如图3-7所示的“草图工具”工具栏中的相关选项，可以对草图进行必要的操作。本节介绍常用的草图操作。

1．镜像曲线
功能：通过镜像草图曲线绘制对称的几何图形。
操作命令如下。
菜单：“插入”→“来自曲线集的曲线”→“镜像曲线”。
工具栏：“草图工具”→来自曲线集的曲线下拉菜单→“镜像曲线”。
操作说明：执行上述命令后，打开如图3-44所示的“镜像曲线”对话框，“选择对象”选项组的“选择曲线”为选中状态，选择需要镜像的曲线，然后选择“中心线”选项组的“选择中心线”选项，选择一条已有直线作为镜像中心线，最后单击“确定”按钮，完成曲线的镜像。操作过程如图3-45所示。

图3-44 “镜像曲线”对话框

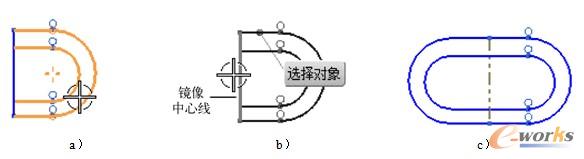

图3-45  镜像操作

a）选择镜像对象  b）选择镜像中心线  c）镜像操作结果

2．偏置曲线
功能：通过偏置已存的曲线快速创建形状相同的一系列等距线。
操作命令如下。
菜单：“插入”→“来自曲线集的曲线”→“偏置曲线”。
工具栏：“草图工具”→来自曲线集的曲线下拉菜单→“偏置曲线”。
操作说明：执行该命令后，打开如图3-46所示的“偏置曲线”对话框，依次选择需要偏置的曲线，此时显示一个箭头表示偏置的方向，在“距离”文本框输入偏置距离，若输入正值，则偏置方向与箭头指示方向一致，否则相反，最后单击“确定”按钮偏置所选曲线，如图3-47所示，并显示箭头表示偏置方向，如图3-47b所示。

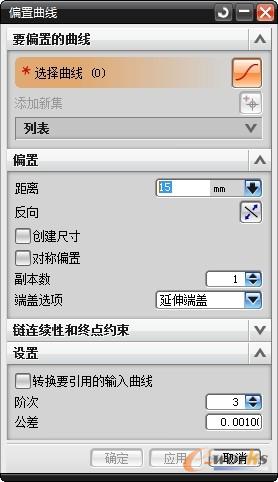

图3-46 “偏置曲线”对话框

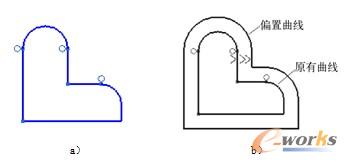

图3-47  偏置曲线
a) 偏置前  b) 偏置后

如果需要在已有曲线的两侧进行相同距离的偏置，可在“偏置曲线”对话框选择“对称偏置”复选框，然后选择偏置曲线按指定距离进行偏置，如图3-48所示。
如果需要沿一个方向创建一系列距离相同的偏置曲线，可在“偏置曲线”对话框的“副本数”文本框设置偏置数量，然后选择曲线进行偏置，如图3-49所示。

图3-48  对称偏置

图3-49  副本数为3时的偏置曲线

3．编辑定义截面
功能：向用于定义扫描特征的线串添加对象（曲线、边和面），或从中删除对象。
操作命令如下。
菜单：“编辑”→“编辑定义截面”。
工具栏：“草图工具”→“编辑定义截面”。
操作说明：当利用草图曲线创建扫描特征后，如果需要修改截面曲线，可在图形窗口选择草图曲线，单击鼠标右键，在弹出的快捷菜单中选择“可回滚编辑”命令，进入草图环境。
采用上述方式执行“编辑定义截面”命令，打开如图3-50所示的“编辑定义截面”对话框，在列表框中列出了参考当前草图的任一拉伸、旋转或扫掠特征的名称，从中选择某个特征，然后选中“选择曲线”选项，选择草图中的某个草图曲线，则将该对象添加到生成扫描特征的截面线串中。按住〈Shift〉键，然后选择某个对象，可从线串中删除该对象。

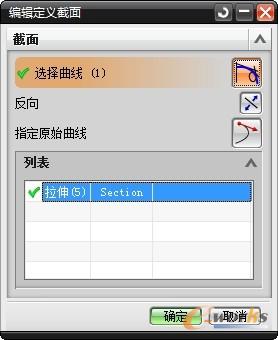

图3-50 “编辑定义截面”对话框

完成截面线串的编辑，退出草图环境后，由草图曲线生成的特征也随之更改，如图3-51所示。

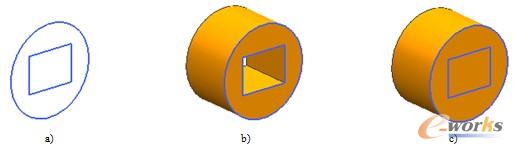

图3-51  编辑定义截面

a) 截面草图曲线  b) 由截面曲线生成拉伸体  c) 利用编辑定义定义截面功能从截面曲线中减去矩形

提示：
（1）向生成扫描特征的截面线串添加或删除对象后，根据该定义线串生成的扫描特征就根据新定义的截面线串进行修改，利用该方法可以快速修改扫描特征。扫描特征的创建方法请参考第4章。
（2）如果需要采用编辑定义截面的方式修改截面线串，在生成扫描特征时，应逐个选择组成截面的多条曲线，否则，可能无法采用此功能。

4．添加现有的曲线
功能：添加草图外已存的曲线到草图。
操作命令如下。
菜单：“插入”→“来自曲线集的曲线”→“添加现有曲线”。
工具栏：“草图工具”→来自曲线集的曲线下拉菜单→“添加现有曲线”。
操作说明：在图形窗口选择生成扫描特征的草图曲线，利用单击鼠标右键弹出的快捷菜单执行“可回滚编辑”命令，进入草图环境。
利用上述方式执行“添加现有曲线”命令后，打开“添加曲线”对话框，选择需要添加的对象，单击 “确定”按钮关闭对话框，则可将所选对象添加到当前被激活的草图中。基于该草图曲线生成的扫描特征也随之修改，如图3-52所示。

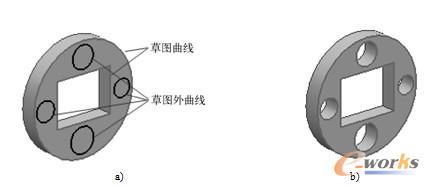

图3-52  添加现有曲线

a) 添加曲线前  b) 将草图外曲线添加到草图后

提示：
（1）草图外曲线指在建模应用模块绘制的曲线。
（2）该操作可用于绝大多数的曲线、点和一般二次曲线等，但不能采用该命令将“构造的”或“关联的”曲线添加到草图。
