第二章模具设计高级知识

第二节其他分模方法

在实际应用过程中，除了可以在模具设计模块中进行分模设计外，还可以在组件设计模块或零件设计模块中进行分模设计，下面将分别介绍。

2.2.1 在组件设计模块中分模

对于一些形状比较简单的零件，可以利用组件设计模块中的切除功能来进行分模设计。

专家提示：在使用切除功能进行分模设计时，有时会因为基础零件和参照零件的精度不同而导致切除操作失败。此时，用户可以根据系统提示改变零件的精度，以便能够进行切除操作。

下面通过一个实例，让读者掌握在组件设计模块中分模方法。

（1）设置工作目录

1）单击主菜单中的“文件”→“设置工作目录”命令，打开“选取工作目录”对话框。改变目录到“ex2_5.prt”文件所在的目录（如“D:\实例源文件\第2章\实例2_5”）。

2）单击该对话框底部的“确定”按钮，即可将“ex2_5.prt”文件所在的目录设置为当前进程中的工作目录。

（2）新建组件文件

1）单击“文件”工具栏上的“新建”按钮，打开“新建”对话框。选中“类型”选项组中的“组件”单选按钮，系统会自动选中“子类型”选项组中的“设计”单选按钮，如图2-52所示。

2）在“名称”文本框中输入组件名称“ex2_5”，取消选中“使用默认模板”复选框。单击对话框底部的“确定”按钮，打开“新文件选项”对话框。

3）在该对话框中选择“mmks_asm_design”模板，如图2-53所示，单击对话框底部的“确定”按钮，进入组件设计模块。

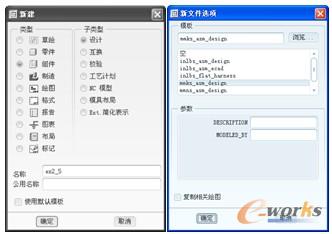

图2-52 “新建”对话框图2-53 “新文件选项”对话框

（3）装配零件

1）单击“工程特征”工具栏上的“装配”按钮，打开“打开”对话框。在对话框中，系统会自动选中“ex2_5.prt”文件。单击对话框底部的“打开”按钮，打开“元件放置”操控面板。

2）单击“约束”下拉列表框，并在打开的下拉列表框中选择“默认”选项，如图2-54所示。单击操控面板右侧的

按钮，完成元件放置操作。此时，装配的零件如图2-55所示。

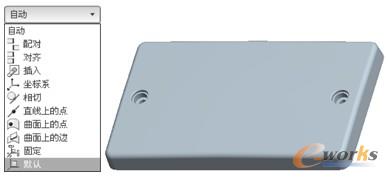

图2-54 设置约束类型图2-55 装配的零件

（4）设置收缩率

1）在模型树中用鼠标右键单击“EX4_5.PRT”零件，并在弹出的快捷菜单中选择“打开”命令，系统将进入零件设计模块。

2）单击主菜单中的“文件”→“属性”命令，打开“模型属性”对话框，如图2-56所示。单击“刀具”选项组中“收缩”选项右边的“更改”按钮，打开“收缩”菜单管理器，如图2-57所示。

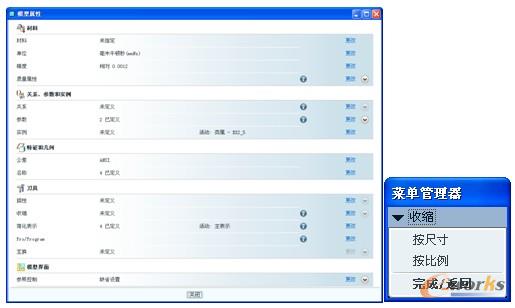

图2-56 “模型属性”对话框图2-57 “收缩”菜单管理器

3）单击该菜单中单击“按比例”命令，打开“按比例收缩”对话框。此时，系统将自动选择“坐标系”选项中的

按钮，要求用户选取坐标系。

4）在图形窗口中选取“PRT_CSYS_DEF：F4”坐标系，然后在“收缩率”文本框中输入收缩值“0.005000”，如图2-58所示。单击对话框底部的

按钮，退出对话框。

5）单击“收缩”菜单中的“完成/返回”命令，返回“模型属性”对话框。单击对话框底部的“关闭”按钮，退出对话框

6）单击主菜单中的“窗口”→“关闭”命令，关闭“EX2_5.PRT”文件。此时，系统将返回组件设计模块。

（5）创建动模

新建零件文件

1）单击“工程特征”工具栏上的“创建”按钮，打开“元件创建”对话框。在“名称”文本框中输入零件的名称“core”，如图2-59所示，单击对话框底部的“确定”按钮，打开如图2-60所示的“创建选项”对话框。

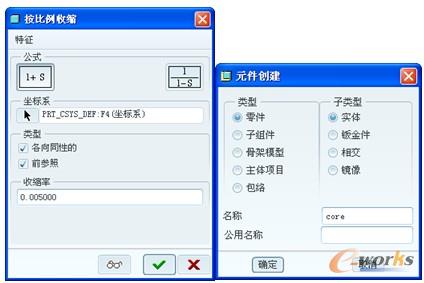

图2-58 “按比例收缩”对话框图2-59 “元件创建”对话框

2）单击该对话框“复制自”选项栏中的“浏览”按钮，改变目录到“mmns_part_solid.prt”模板文件所在的目录（如“D:\ProgramFiles\proeWildfire 5.0\templates”），在“文件”列表中选中“mmns_part_solid.prt”模板文件，如图2-61所示。单击对话框底部的“打开”按钮，返回“创建选项”对话框。

3）单击该对话框底部的“确定”按钮，打开“元件放置”操控面板。单击“约束”下拉列表框，并在打开的下拉列表框中选择“默认”选项。单击操控面板右侧的

按钮，完成元件放置操作。

第一次拉伸操作

1）在模型树中用鼠标右键单击“CORE．PRT”零件，并在弹出的快捷菜单中选择“激活”命令。此时，系统将进入零件设计界面。

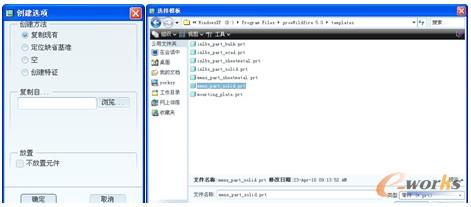

图2-60 “创建选项”对话框图2-61 “选择模板”对话框

专家提示：在模型树中“CORE．PRT”零件的前面显示一个

图标，表示该零件处于激活状态。

2）单击“基础特征”工具栏上的“拉伸”按钮，打开“拉伸”操控面板。单击对话栏中的“放置”按钮，并在弹出的“放置”上滑面板中单击“定义”按钮，打开“草绘”对话框。

3）在图形窗口中选取“ASM_TOP”基准平面为草绘平面，系统将自动选取“ASM_RIGHT”基准平面为“右”参照平面。单击对话框底部的“草绘”按钮，进入草绘模式。

4）系统弹出“参照”对话框，并自动选取“FRONT”基准平面为一个草绘参照。在图形窗口中选取“RIGHT”基准平面为另一个草绘参照，并单击对话框底部的“关闭”按钮，退出对话框。

5）单击“草绘器工具”工具栏上的“矩形”按钮，绘制一个矩形，并标注如图2-62所示的尺寸。单击“草绘器工具”工具栏上的“完成”按钮，完成草绘操作，返回“拉伸”操控面板。

6）选择深度类型为

（到选定的），并在图形窗口中选取如图2-63所示的面为深度参照面。单击操控面板右侧的

按钮，完成拉伸操作。

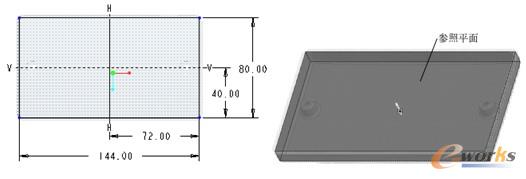

图2-62 绘制的二维截面图2-63 选取深度参照平面

第二次拉伸操作

1）单击“基础特征”工具栏上的“拉伸”按钮，打开“拉伸”操控面板。单击对话栏中的“放置”按钮，并在弹出的“放置”上滑面板中单击“定义”按钮，打开“草绘”对话框。

2）单击“草绘平面”选项组中的“使用先前的”按钮，系统将自动使用上一个特征的草绘平面，并进入草绘模式。

3）系统弹出“参照”对话框，并自动选取“FRONT”基准平面为一个草绘参照。在图形窗口中选取“RIGHT”基准平面为另一个草绘参照，并单击对话框底部的“关闭”按钮，退出对话框。

4）单击“草绘器工具”工具栏上的“矩形”按钮，绘制一个矩形，并标注如图2-64所示的尺寸。单击“草绘器工具”工具栏上的“完成” 按钮，完成草绘操作，返回“拉伸”操控面板。

5）在“深度”文本框中输入深度值“20”，并按〈Enter〉键确认。单击“深度”文本框右侧的

按钮，改变拉伸方向。单击操控面板右侧的

按钮，完成拉伸操作。

第一次切除操作

1）在模型树中用鼠标右键单击“ex2_5.asm”组件，并在弹出的快捷菜单中选择“激活”命令。此时，系统将返回组件设计界面。

2）单击主菜单中的“编辑”→“元件操作”命令，系统弹出如图2-65所示的“元件”菜单管理器。单击该菜单管理器中的“切除”命令，此时，系统要求用户选取要切除的零件。

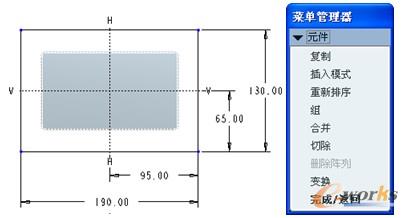

图2-64 绘制的二维截面图2-65 “元件”菜单管理器

3）在图形窗口中选取“CORE.PRT”零件，并单击“选取”对话框中的“确定”按钮。此时，系统要求用户选取参照零件。

4）在图形窗口中选取“EX2_5.PRT”零件，并单击“选取”对话框中的“确定”按钮，系统弹出如图2-66所示的“选项”菜单管理器。单击该菜单管理器中的“参考/完成”命令，系统将自动进行切除处理，并返回“元件”菜单。此时，创建的动模如图2-67所示。从图中可以看出，该动模还需要切除多余的部分。

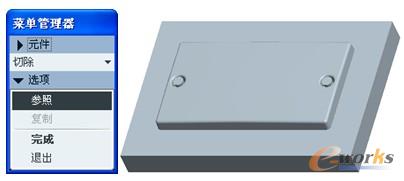

图2-66 “选项”菜单管理器图2-67 创建的动模

专家提示：完成切除操作后，系统会自动激活“CORE.PRT”零件，进入零件设计界面。

第二次切除操作

1）在模型树中用鼠标右键单击“EX2_5.PRT”工件，并在弹出的快捷菜单中选择“隐藏”命令，将其隐藏。

3）在图形窗口中再次选取如图2-68所示的面为草绘平面，选取“MOLD_RIGHT”基准平面为“右”参照平面。单击对话框底部的“草绘”按钮，进入草绘模式。

5）单击“草绘器工具”工具栏上的“圆心和点”按钮右侧的

按钮，并在弹出的工具栏中单击“同心”按钮，绘制如图2-69所示的同心圆。单击“草绘器工具”工具栏上的“完成”按钮，完成草绘操作，返回“拉伸”操控面板。

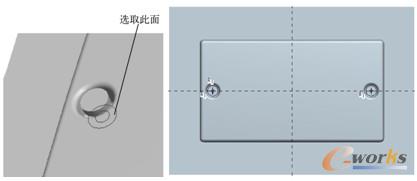

图2-68 选取草绘平面图2-69 绘制的同心圆

6）单击对话栏中的

按钮，选中“切口”选项。选择深度类型为

（穿透），单击操控面板右侧的

按钮，完成切除操作。此时，创建的动模如图2-70所示。

图2-70 创建的动模

（6）创建定模

新建零件文件

1）在模型树中用鼠标右键单击“EX2_5.PRT”工件，并在弹出的快捷菜单中选择“取消隐藏”命令，将其显示出来。

2）在模型树中用鼠标右键单击“ex2_5.asm”组件，并在弹出的快捷菜单中选择“激活”命令。此时，系统将返回组件设计界面。

3）单击“工程特征”工具栏上的“创建”按钮，打开“元件创建”对话框。在“名称”文本框中输入零件的名称“cavity”，单击对话框底部的“确定”按钮，打开“创建选项”对话框。

4）该对话框中接受默认的选项，单击该对话框底部的“确定”按钮，打开“元件放置”操控面板。单击“约束”下拉列表框，并在打开的下拉列表框中选择“默认”选项。单击操控面板右侧的

按钮，完成元件放置操作。

专家提示：在“创建选项”对话框中，由于系统会自动选取上一次指定的模板文件，所以不需要重新指定模板文件。

拉伸操作

1）在模型树中用鼠标右键单击“CAVITY．PRT”零件，并在弹出的快捷菜单中选择“激活”命令。此时，系统将进入零件设计界面。

2）单击“基础特征”工具栏上的“拉伸” 按钮，打开“拉伸”操控面板。单击对话栏中的“放置”按钮，并在弹出的“放置”上滑面板中单击“定义”按钮，打开“草绘”对话框。

专家提示：用户在选取“RIGHT”基准平面时，应该选取“CAVITY”零件上的“RIGHT”基准平面，而不能选取“CORE”零件上的“RIGHT”基准平面。这样可以避免不必要的父子关系，便于以后修改。

5）单击“草绘器工具”工具栏上的“使用”按钮，系统弹出“类型”对话框。在图形窗口中选取如图2-71所示的4条边，单击对话框底部的“关闭”按钮，退出对话框。

图2-71 绘制的二维截面

6）单击“草绘器工具”工具栏上的“完成”按钮，完成草绘操作，返回“拉伸”操控面板。在“深度”文本框中输入深度值“25”，并按〈Enter〉键确认。单击操控面板右侧的

按钮，完成拉伸操作。

第一次切除操作

1）在模型树中用鼠标右键单击“ex2_5.asm”组件，并在弹出的快捷菜单中选择“激活”命令。此时，系统将返回组件设计界面。

2）单击主菜单中的“编辑”→“元件操作”命令，系统弹出“元件”菜单。单击该菜单中的“切除”命令，此时，系统要求用户选取要切除的零件。

3）在图形窗口中选取“CAVITY.PRT”零件，并单击“选取”对话框中的“确定”按钮。此时，系统要求用户选取参照零件。

4）在图形窗口中选取“EX2_5.PRT”零件，并单击“选取”对话框中的“确定”按钮，系统弹出“选项”菜单。单击该菜单中的“参考/完成”命令，系统将自动进行切除处理，并返回“元件”菜单。
