3 在【限制】复选框设置工件高度偏距，【开始】文本框为前模偏置距离，【结束】文本框为后模偏置距离，最后单击“确定”按钮自动生成工件，如图1-12所示。

图1-12 工件加载结果图

野火专家提示：（1）当产品模型变化时，比如收缩率的改变，产品模型边界盒仍然在镶件盒内，镶件的尺寸和位置不会改变。（2）当产品模型的位置变化时，比如模具坐标系位置的改变，镶件的位置将改变，但尺寸不改变。（3）如果产品模型大于镶件时，镶件会自动更新。

1.2.8 型腔布局

型腔布局功能用来添加、移除或重定位模具装配结构里的分型组件，在型腔布局中，布局组件下有多个产品节点，每添加一个型腔，就会在布局节点下面添加一个产品子装配组件。具体的操作步骤如下。

操作步骤

1 在【注塑模向导】工具栏中单击图标“型腔布局”按钮，系统弹出【型腔布局】对话框，如图1-13所示。

2 在【型腔布局】对话框的【布局类型】下拉选项中选择【矩形】，在【平面布局设置】文本框中输入布局型腔数4，接着单击“绑定关系”按钮，在绘图区选择布局方向，如图1-14所示；接着在【型腔布局】对话框单击“自动布局”按钮，系统自动布局，结果如图1-15所示。

3 将坐标移动到布局工件的中心位置，目的是为了加载模架时使工件自动生成在模架的中心。其操作方法是：单击【型腔布局】对话框中的“居中”按钮，坐标就会自动居中，如图1-16所示。

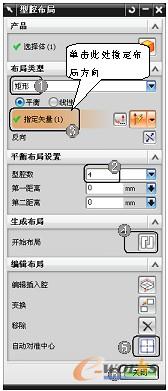

图1-13 【型腔布局】对话框

图1-14 布局方向

图1-15 型腔布局

图1-16 坐标自动对准中心

野火专家提示：型腔的【布局类型】选项有两种，包括矩形布局、圆形布局。其中矩形又包括平衡布局和线性布局，圆形又包括径向布局和恒定布局，其布局类型如表1-4所示。

表1-4 布局类型
