第三章 MP4外壳多腔模实例精讲

3.5.4 加载工件

操作步骤

1 在【注塑模向导】工具栏中单击“工件”按钮，系统弹出【工件】对话框，如图3-13所示。

2 在【工件】对话框的【尺寸】选项组中单击“草绘”按钮，系统自动进入草绘界面。

3 在此界面中，将Y轴的反方向的工件到模仁边的距离值25.000修改为15.000，接着单击菜单栏上的“完成草图”按钮，系统自动返回模型设计界面，如图3-14所示。

图3-13 【工件】对话框

图3-14 修改尺寸

4 在【工件】对话框中的【限制】复选框的“开始”和“结束”的文本框中分别输入30，接着单击【工件】对话框的“确定”按钮，完成工件的加载，如图3-15所示。

野火专家提示：在修改尺寸时，由于系统默认的尺寸已经锁住不能修改，所以要解锁才能修改。双击尺寸，系统弹出尺寸的代号和值，单击右边的f（x）按钮，在下拉菜单中选择“设为常量（C）”后就可以修改其尺寸值了，如图3-16所示。

图3-15 加载的工件

图3-16 修改尺寸的方法

3.5.5型腔布局

在【注塑模向导】工具栏中单击“型腔布局”按钮，系统弹出【型腔布局】对话框，如图3-17所示，接着在【型腔布局】对话框中单击【自动对准中心】按钮，其余参数采用系统默认设置，单击“关闭”按钮完成型腔布局操作，结果如图3-18所示。

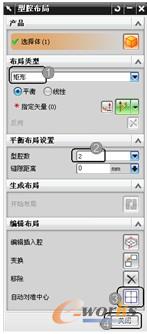

图3-17 【型腔布局】对话框

图3-18 型腔布局结果
