第三章 MP4外壳多腔模实例精讲

3.5.6 第二个产品项目初始化

操作步骤

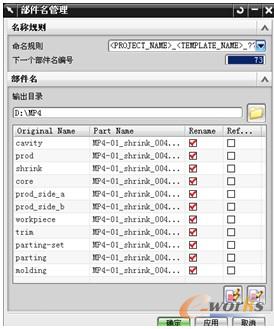

1 在【注塑模向导】工具栏中单击“打开”按钮，系统弹出【打开】对话框，选择光盘中的example\cha03\MP4-02.prt文件，单击“OK”按钮，系统弹出【部件名管理】对话框，如图3-19所示。

图3-19 【部件名管理】对话框

2 在【部件名管理】对话框中不做任何更改，单击“确定”完成第二个产品项目初始化操作。

3.5.7收缩率计算

在【注塑模向导】工具条中单击“缩放体”按钮，系统弹出【缩放体】对话框，在【类型】下拉列表框中选择【均匀】选项，在【均匀】文本框中输入收缩率为1.006，其余参数采用系统默认设置，单击“确定”按钮完成收缩率计算操作，如图3-20所示。

野火专家提示：此次的缩放指的是MP4-02.prt工件的收缩率，而MP4-01在刚初始化时已经设置了收缩率，用户可以通过单击【注塑模向导】工具条的按钮来进行两个工件之间的切换，如图3-21所示。

图3-20 【缩放体】对话框

图3-21 【多腔模设计】对话框

3.5.8 第二个产品的型腔布局

操作步骤

1 参考3.5.3和3.5.4节的创建方法，完成第二个产品的模具坐标、工件加载操作。

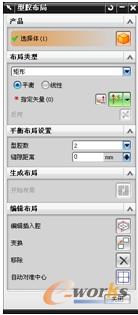

2 在【注塑模向导】工具栏中单击“型腔布局”按钮，系统弹出【型腔布局】对话框，如图3-22所示。

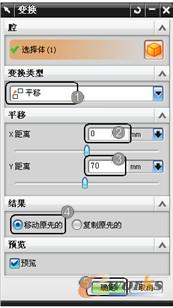

3 在【型腔布局】对话框中单击【变换】按钮，系统弹出【变换】对话框，如图7-23所示。

图3-22 【型腔布局】对话框

图3-23 【变换】对话框

4 在【变换】对话框中的【变换类型】下拉列表中选择【平移】选项，接着在【平移】下的X距离文本框处输入0，在Y距离文本框处输入70；在【结果】的复选项中选择【移动原先的】选项，接着单击“确定”按钮，完成工件的移动，结果如图3-24所示。

5 接着在【型腔布局】对话框中单击【自动对准中心】按钮，其余参数采用系统默认设置，单击“关闭”按钮完成型腔布局操作，结果如图3-25所示。

图3-24 平移操作结果

图3-25 自动对准中心结果
