第一十零章壳体模具设计实例

第四节设计步骤

上一节返回目录下一节

2）单击“MFG 体积块”工具栏上的“确定”按钮，完成分型面的创建操作。此时，系统将返回模具设计模块主界面。

2．创建右侧型分型面

（1）第一次复制曲面

1）在模型树中单击“EX10_WRK.PRT”工件，然后单击“复制1”特征，将它们选中。单击鼠标右键，并在弹出的快捷菜单中选择“遮蔽”命令，将工件和主分型面隐藏。

2）单击“模具设计”工具栏上的“分型面”按钮，进入分型面设计界面。

3）单击“MFG 体积块”工具栏上的“属型”按钮，打开“属性”对话框。

在“名称”文本框中输入分型面的名称“slide_core_1”，如图10-31所示。单击对话框底部的“确定”按钮，退出对话框。

4）在图形窗口中选取如图10-32所示的外表面为种子面，此时被选中的表面呈红色。

5）单击“编辑”工具栏上的“复制”按钮，然后单击“编辑”工具栏上的“粘贴”按钮，打开“复制曲面”操控面板。

6）按住〈Shift〉键，并在图形窗口中选取如图10-32所示的3处外表面为第一组边界面。松开〈Shift〉键，旋转参照零件至如图10-34所示的位置，然后按住〈Shift〉键不放，并选取图10-34所示的5处内表面为第二组边界面。

“属性”对话框

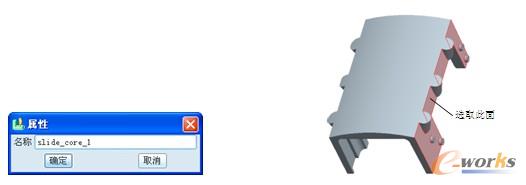

图10-31 “属性”对话框图10-32 选取种子面

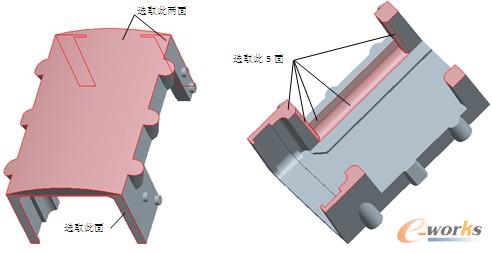

选取第一组边界面

图10-33 选取第一组边界面图10-34 选取第二组边界面

7）松开〈Shift〉键，完成种子和边界曲面集的定义。此时，系统将构建一个种子和边界曲面集，并自动选取如图10-35所示的表面。

8）单击对话栏中的“选项”按钮，并在弹出的“选项”上滑面板中选中“排除曲面并填充孔”单选按钮。此时，系统将自动激活“排除轮廓”收集器，如图10-36所示。

种子和边界曲面

图10-35 种子和边界曲面集图10-36 “选项”上滑面板

9）旋转参照零件至如图10-37所示的位置，并在图形窗口中分别选取如图10-37所示3处表面的边界线，此时，系统会将选取的3处表面从种子和边界曲面集中排除。单击操控面板右侧的

按钮，完成复制曲面操作。

（2）第二次复制曲面

1）在图形窗口中选取如图10-38所示的内表面，此时被选中的表面呈红色。

2）单击“编辑”工具栏上的“复制”按钮，然后单击“编辑”工具栏上的“粘贴”按钮，打开“复制曲面”操控面板。此时，系统将构建一个单个曲面集。单击操控面板右侧的

按钮，完成复制曲面操作。

选取边界线

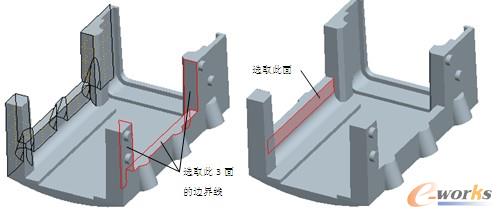

图10-37 选取边界线图10-38 选取内表面

（3）第一次延伸操作

1）在图形窗口中选取如图10-39所示的直边，单击主菜单中的“编辑”→“延伸”命令，打开“延伸”操控面板。

2）在该操控面板中的“距离”文本框中输入延伸距离值“30”，并按〈Enter〉键确认。单击操控面板右侧的

按钮，完成延伸曲面操作。此时，在模型树中系统会自动选中“延伸5”特征。

选取延伸边

图10-39 选取延伸边

（4）合并曲面

1）在模型树中单击“复制2”特征，将其选中，然后按住〈Ctrl〉键，并在模型树中选中“复制3”特征。单击“编辑特征”工具栏上的“合并”按钮，打开“合并”操控面板，如图10-40所示。

2）单击对话栏中的

按钮，改变第二个面组要包括在合并曲面中的部分。单击操控面板右侧的

按钮，完成合并曲面操作。此时，在模型树中系统会自动选中“合并1”特征。

专家提示：在Pro/ENGINEER中，要使用曲面合并功能，必须同时选取两个曲面特征。

图10-40 “合并”操控面板

（5）修剪曲面

1）单击主菜单中的“编辑”→“修剪”命令，打开如图10-41所示的“修剪”操控面板。此时，系统要求用户选取修剪对象。

图10-41 “修剪”操控面板

2）在图形窗口中选取“MAIN_PARTING_PLN”基准平面为修剪平面，此时，在图形窗口中被修剪的分型面将加亮显示。单击操控面板右侧的

按钮，完成修剪分型面操作。

（6）第二次延伸操作

1）在模型树中用鼠标右键单击“EX10_WRK.PRT”工件，并在弹出的快捷菜单中选择“取消遮蔽”命令，将其显示出来。

2）旋转参照零件至如图10-42所示的位置，在图形窗口中选取如图10-42所示的边，单击主菜单中的“编辑”→“延伸”命令，打开“延伸”操控面板。

3）单击对话栏中的“参照”按钮，并在弹出的上滑面板单击“细节”按钮，打开“链”对话框。选中“基于规则”单选按钮，并在弹出的“规则”选项组中选中“完整环”单选按钮。此时，系统自动将所有的边全部选中。单击对话框底部的“确定”按钮，返回“延伸”操控面板。

4）单击对话栏中的

按钮，选中“延伸到平面”选项，并在图形窗口中选取如图10-43所示工件的侧面为延伸参照平面。然后单击操控面板右侧的

按钮，完成延伸曲面操作。

选取延伸边

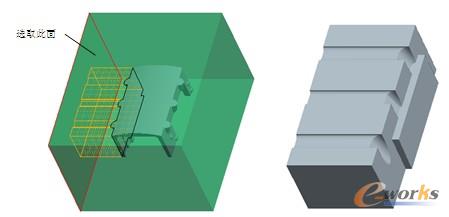

图10-42 选取延伸边图10-43 选取延伸参照平面

（7）着色分型面

1）单击主菜单中的“视图”→“可见性”→“着色”命令，着色的分型面如图10-44所示。

2）单击“MFG 体积块”工具栏上的“确定”按钮，完成分型面的创建操作。此时，系统将返回模具设计模块主界面。

3．创建左侧型分型面

（1）第一次复制曲面

1）在模型树中单击“EX10_WRK.PRT”工件，然后单击“复制2”特征，将它们选中。单击鼠标右键，并在弹出的快捷菜单中选择“遮蔽”命令，将工件和右侧分型面隐藏。

2）单击“模具设计”工具栏上的“分型面”按钮，进入分型面设计界面。

3）单击“MFG 体积块”工具栏上的“属型”按钮，打开“属性”对话框。在“名称”文本框中输入分型面的名称“slide_core_2”，如图10-45所示。单击对话框底部的“确定”按钮，退出对话框。

着色的分型面

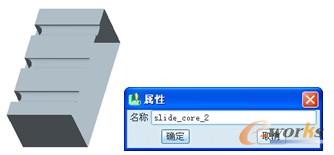

图10-44 着色的分型面图10-45 “属性”对话框

4）旋转参照零件至如图10-46所示的位置，并在图形窗口中选取如图10-46所示的外表面为种子面，此时被选中的表面呈红色。

5）单击“编辑”工具栏上的“复制”按钮，然后单击“编辑”工具栏上的“粘贴”按钮，打开“复制曲面”操控面板。

6）按住〈Shift〉键，并在图形窗口中选取如图10-47所示的3处外表面为第一组边界面。松开〈Shift〉键，旋转参照零件至如图10-48所示的位置，然后按住〈Shift〉键不放，并选取如图10-48所示的5处内表面为第二组边界面。

选取种子面

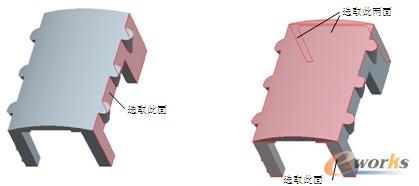

图10-46 选取种子面图10-47 选取第一组边界面

7）松开〈Shift〉键，完成种子和边界曲面集的定义。此时，系统将构建一个种子和边界曲面集，并自动选取如图10-49所示的表面。

8）单击对话栏中的“选项”按钮，并在弹出的“选项”上滑面板中选中“排除曲面并填充孔”单选按钮。此时，系统将自动激活“排除轮廓”收集器。

选取第二组边界面

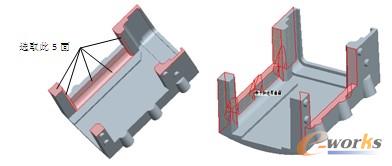

图10-48 选取第二组边界面图10-49 种子和边界曲面集

9）旋转参照零件至如图10-50所示的位置，并在图形窗口中分别选取如图10-50所示3处表面的边界线，此时，系统会将选取的3处表面从种子和边界曲面集中排除。单击操控面板右侧的23 按钮，完成复制曲面操作。

（2）第二次复制曲面

1）在图形窗口中选取如图10-51所示的内表面，此时被选中的表面呈红色。

2）单击“编辑”工具栏上的“复制”按钮，然后单击“编辑”工具栏上的“粘贴”按钮，打开“复制曲面”操控面板。此时，系统将构建一个单个曲面集。单击操控面板右侧的

按钮，完成复制曲面操作。

选取边界线

图10-50 选取边界线图10-51 选取内表面

（3）第一次延伸操作

1）在图形窗口中选取如图10-52所示的直边，单击主菜单中的“编辑”→“延伸”命令，打开“延伸”操控面板。

2）在该操控面板中的“距离”文本框中输入延伸距离值“30”，并按〈Enter〉键确认。单击操控面板右侧的

按钮，完成延伸曲面操作。此时，在模型树中系统会自动选中“延伸5”特征。

（4）合并曲面

1）在模型树中单击“复制4”特征，将其选中，然后按住〈Ctrl〉键，并在模型树中选中“复制5”特征。单击“编辑特征”工具栏上的“合并”按钮，打开“合并”操控面板。

2）单击对话栏中的

按钮，改变第二个面组要包括在合并曲面中的部分。单击操控面板右侧的23 按钮，完成合并曲面操作。此时，在模型树中系统会自动选中“合并2”特征。

（5）修剪曲面

1）单击主菜单中的“编辑”→“修剪”命令，打开“修剪”操控面板。此时，系统要求用户选取修剪对象。

2）在图形窗口中选取“MAIN_PARTING_PLN”基准平面为修剪平面，此时，在图形窗口中被修剪的分型面将加亮显示。单击操控面板右侧的

按钮，完成修剪分型面操作。

（6）第二次延伸操作

1）在模型树中用鼠标右键单击“EX10_WRK.PRT”工件，并在弹出的快捷菜单中选择“取消遮蔽”命令，将其显示出来。

2）旋转参照零件至图10-53所示的位置，在图形窗口中选取如图10-53所示的边，单击主菜单中的“编辑”→“延伸”命令，打开“延伸”操控面板。

选取延伸边

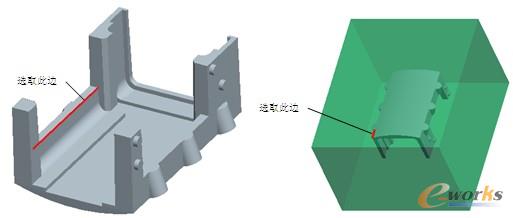

图10-52 选取延伸边图10-53 选取延伸边

3）单击对话栏中的“参照”按钮，并在弹出的上滑面板单击“细节”按钮，打开“链”对话框。选中“基于规则”单选按钮，并在弹出的“规则”选项组中选中“完整环”单选按钮。此时，系统自动将所有的边全部选中。单击对话框底部的“确定”按钮，返回“延伸”操控面板。

4）单击对话栏中的

按钮，选中“延伸到平面”选项，并在图形窗口中选取如图10-54所示工件的侧面为延伸参照平面。然后单击操控面板右侧的

按钮，完成延伸曲面操作。

（7）着色分型面

1）单击主菜单中的“视图”→“可见性”→“着色”命令，着色的分型面如图10-55所示。

2）单击“MFG 体积块”工具栏上的“确定”按钮，完成分型面的创建操作。此时，系统将返回模具设计模块主界面。

选取延伸参照平面

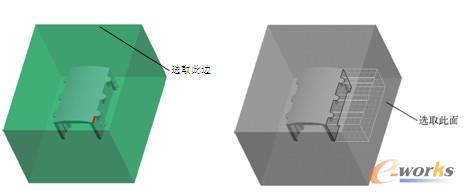

图10-54 选取延伸参照平面图10-55 着色的分型面
