第五章机壳手动分模实例精讲

第一十一节镜像一模二腔

上一节返回目录下一节

操作步骤

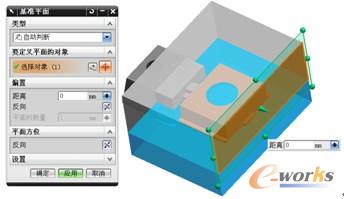

1 选择主菜单的【插入】-【基准/点】-【基准平面】命令，或在【特征】工具栏中单击图标“基准平面”按钮，系统弹出【基准平面】对话框，在绘图区选择创建的平面，单击“确定”按钮，如图5-45所示。

图5-45 创建镜像平面

图5-45 创建镜像平面

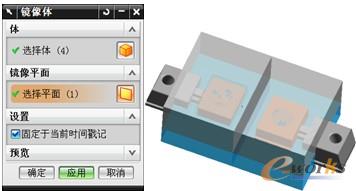

2 选择主菜单的【插入】-【关联复制】-【镜像体】命令，或在【特征】工具栏中单击图标“镜像体”按钮，系统弹出【镜像体】对话框，在绘图区选择所有成型体为体，选择基准为镜像平面，单击“确定”按钮，如图5-46所示。

图5-46 一模二腔结果图

图5-46 一模二腔结果图

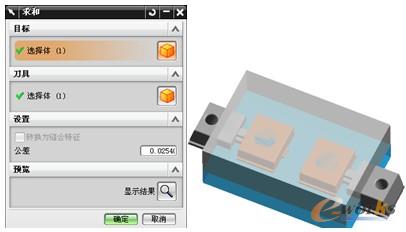

3 选择主菜单的【插入】-【组和体】-【求和】命令，或在【特征】工具栏中单击图标“求和”按钮，系统弹出【求和】对话框，选择型腔和型腔合并，单击“应用”按钮，合并结果如图5-47所示。

图5-47 合并结果

图5-47 合并结果
