第五章机壳手动分模实例精讲

操作步骤

1 使用【拉伸】-【求差】命令在前模仁中心位置拉伸16的通孔，拉伸结果如图5-48所示。

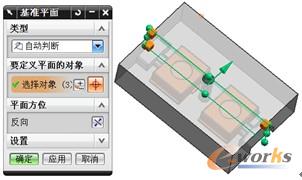

2 使用【基准面】命令在前模仁中心位置位置创建基准平面，如图5-49所示。

图5-48 主流道孔

图5-49 创建基准面

3 选择【插入】-【设计特征】-【回转】命令，或直接单击【特征】工具栏中的“回转体”按钮。

4 系统弹出【回转】对话框，单击【截面】菜单中的“草绘”按钮，选择刚才创建的基准面为草绘面草绘截面，如图5-50所示。

5 单击草绘“完成草绘”按钮完成草绘，在【回转】对话框中，单击【轴】复选框下的“中心线”按钮，然后在绘图区中选择回转中心线，结果如图5-51所示。

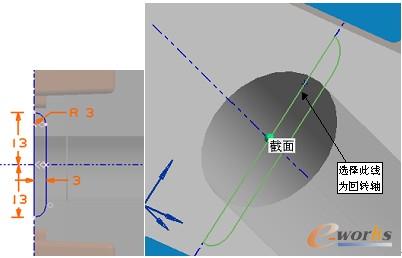

图5-50 绘制回转截面

图5-51 选择回转轴

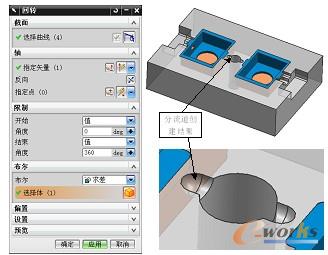

6 在【限制】-【结束】-【角度】文本框中输入360，在【布尔】的下拉选项中选择【求差】并单击“选择体”按钮，在绘图区中选择前模仁（前模仁为求差对象），最后单击【回转】对话框中的“确定”按钮完成分流道的创建，如图5-52所示。

图5-52 分流道创建结果

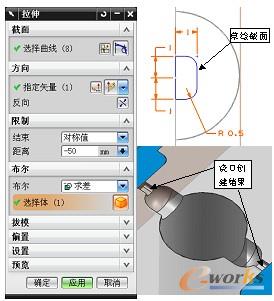

7 使用拉伸求差的方法在前模仁创建浇口，创建结果如图5-53所示。

图5-53 浇口创建结果

第五章 机壳手动分模实例精讲
