第六章 UG NX快速修复破面及拆分电极实例精讲

利用UG修补IGES格式文件破面时，可以先利用UG分析功能中的检查几何体功能来分析破面的具体位置或自相交面的位置，然后再分别用线框显示对象。具体操作及修补方法将在后面章节介绍。

6.3.1 打开IGES文件的方法

从NX 2版本面世以来，IGES格式的文件最为常见，UG打开IGES方式有两种：一种是利用UG的导入功能将IGES文件导入UG建模模块；另一种是直接利用打开部件文件的方式打开IGES文件，此种方式是从NX 2版本面世后才有的功能。下面利用实例向读者介绍这两种打开IGES文件的方式。

1．UG导入方式打开IGES文件

操作步骤

1 运行NX 6软件。

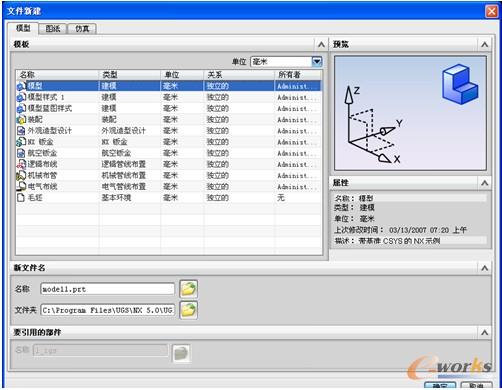

2 在标准工具栏中单击“新建”按钮，系统弹出【文件新建】对话框，如图6-1所示，接着不做任何更改，单击“确定”按钮完成新建文件操作，系统进入UG建模环境。

图6-1 【文件新建】对话框

3 选择【文件】-【导入】-【IGES】命令，系统弹出【导入自IGES选项】对话框，在【导入自】复选框中单击“打开”按钮，系统弹出【IGES文件】对话框；选择光盘中的example\cha06\01.igs文件，单击“OK”按钮系统返回【导入自IGES选项】对话框，如图6-2和图6-3所示。

图6-2 【导入自IGES选项】对话框

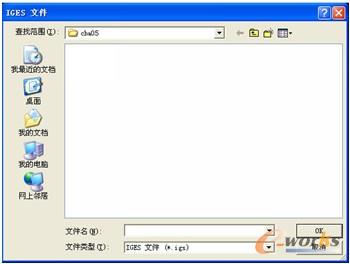

图6-3 【IGES文件】对话框

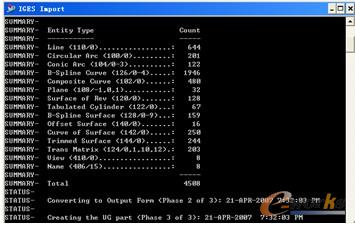

4 在【导入自IGES选项】对话框中单击“确定”按钮，系统弹出【IGES Import】导入窗口，如图6-4所示。

图6-4 【IGES Import】导入窗口

5 直至【IGES Import】导入栏自动关闭，导入结果如图6-5所示。

图6-5 导入结果对象

2. 打开部件文件方式

1 选择【文件】-【打开】命令，或单击工具栏中的“打开”按钮，系统将弹出【IGES文件】对话框，如图6-6所示。

图6-6 【IGES文件】对话框
