4．利用【NC助理】分析工件几何

在本例中使用【NC助理】来分析工件中的圆角大小。

1 进入加工环境后，选择菜单栏【分析】-【NC助理】命令，系统弹出【NC助理】对话框，如图11-9所示。

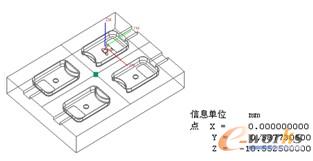

图11-8 测量型腔深度

图11-9 【NC助理】对话框

2 从【分析类型】选项列表中选择【圆角半径】，然后在图形窗口框选所有图素，单击“应用”按钮。系统弹出【信息】窗口，并在图形窗口中以不同颜色高亮显示不同半径的圆角曲面（着色显示），如图11-10所示。由此可知，精加工此工件所需刀具的R值最好小于2mm。

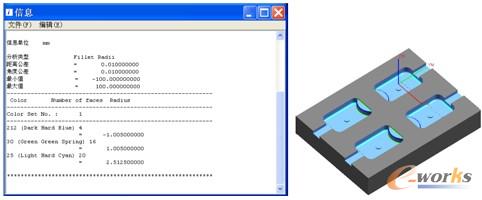

图11-10 分析圆角半径

11.2.2 拟定加工工艺

此工件使用材料45#钢，根据前面的分析，初步确定加工工艺如下。

1．毛坯尺寸210mm?160mm?35mm。毛坯除上表面留有2mm余量之外，其他面均已加工到工件成形尺寸。

2．在立铣加工中心上加工，使用平口钳进行装夹，毛坯高出平口钳不得少于25mm。

3．加工坐标原点设在毛坯上表面中心处。

4．加工方法及使用刀具如表11-2所示。

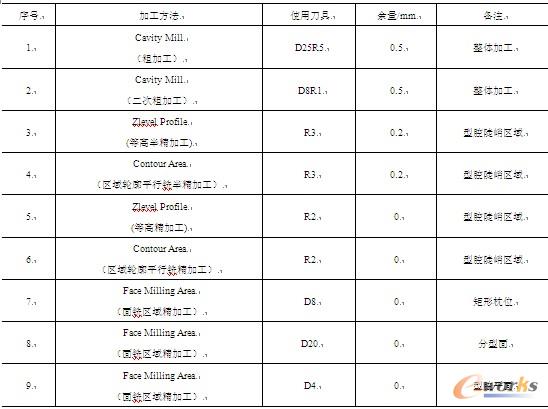

表11-2 加工方法及使用刀具
表11-2 加工方法及使用刀具
