第一十三章 Windows Server虚拟化
第四节 管理虚拟网络
可以在运行 Hyper-V的服务器上创建许多虚拟网络以提供各种通信通道。例如,可以创建网络以提供以下通信通道。
*仅虚拟机之间的通信。这种类型的虚拟网络称为专用网络。
*虚拟化服务器和虚拟机之间的通信。这种类型的虚拟网络称为内部网络。
*虚拟机和物理网络之间的通信,方法是创建与虚拟化服务器上物理网络适配器的关联。这种类型的虚拟网络称为外部网络。
可以使用虚拟网络管理器添加、删除和修改虚拟网络。虚拟网络管理器可以从 Hyper-V 管理器获得。

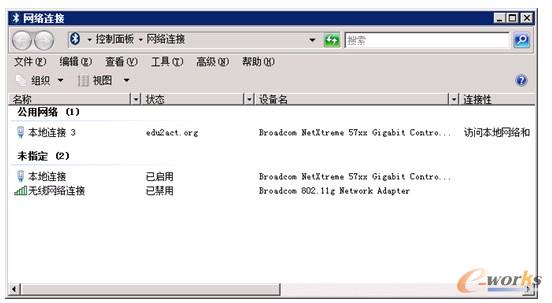

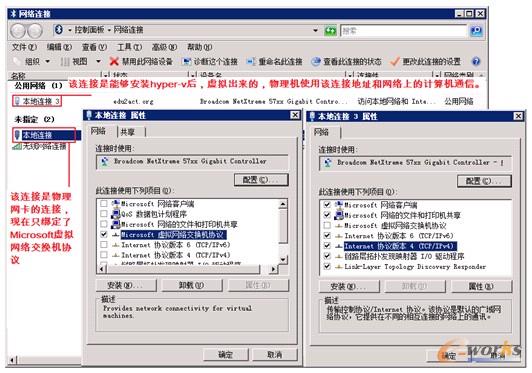

如图13-46所示,打开装有Hyper-V角色的物理机的网络连接,可以看到安装完Hyper-V后网络连接的变化,原来的网卡出现的本地连接,已经不再绑定TCP/IP协议,只绑定了Microsoft虚拟网络交换机协议,虚出来一个本地连接3。物理机使用该连接的IP地址和网络中的其他计算机通信。
图13-46 虚拟机网络和物理机网络
13.4.1 示例1:创建和使用内部网络
1. 实验目标

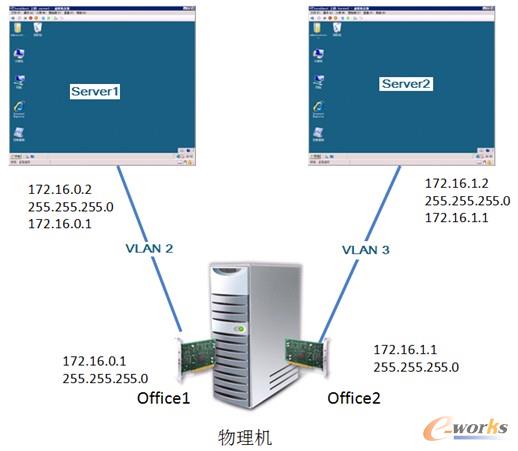

以下将创建内部网络实现虚拟机和物理机通信,如图13-47所示。
图13-47 内部网络示意图
*虚拟机Server1需要和物理机通信,使用172.16.0.2、255.255.255.0网段,将其放到VLAN 2中,IP地址分配如图13-47所示。
*虚拟机Server2需要和物理机通信,使用172.16.1.2、255.255.255.0网段,将其放到VLAN 3中,IP地址分配如图13-47所示。
*完成配置后Server1能够与物理机虚拟出来的网络连接Office1的IP地址通信,Server2能够与物理机虚拟出来的网络连接Office2的IP地址通信。
2. 实验步骤
①打开物理机的本地连接,如图13-48所示,注意观察网络连接的数量和名称。

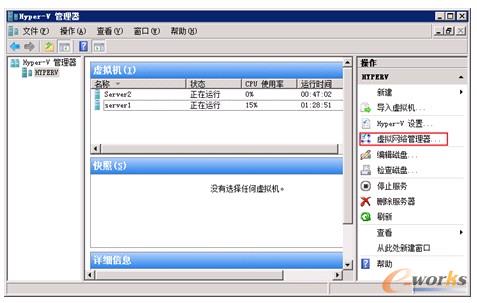

②如图13-49所示,打开Hyper-V管理工具,单击“虚拟网络管理器”按钮。
图13-48 物理机的网络连接
图13-49 管理虚拟网络

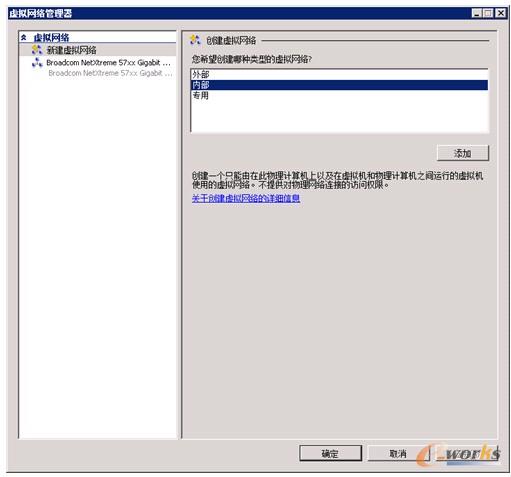

③如图13-50所示,在打开的“虚拟网络管理器”窗口,选择“新建虚拟网络”,网络类型选择“内部”,单击“添加”按钮。

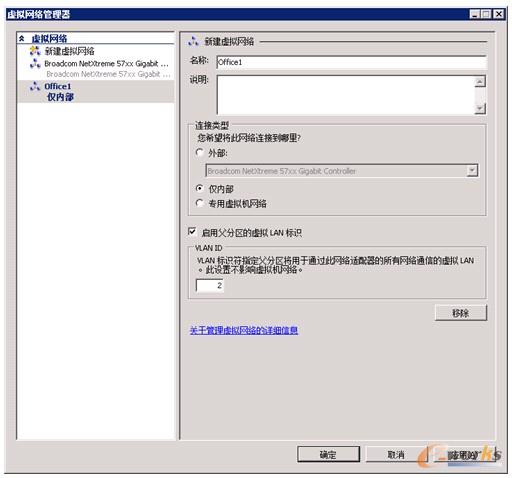

④如图13-51所示,输入虚拟网络名称Office1,选中“启用父分区的虚拟LAN标识”复选框,在下面的文本框中输入2,单击“应用”按钮。
图13-50 添加网络
图13-51 输入虚拟网络名称和VLAN ID

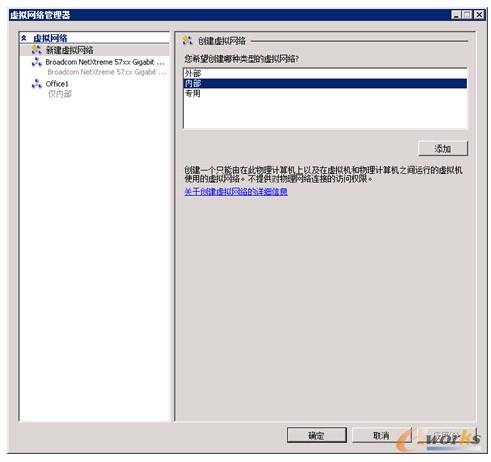

⑤如图13-52所示,再次打开“虚拟网络管理器”对话框,选择“新建虚拟网络”,网络类型选择“内部”,单击“添加”按钮。

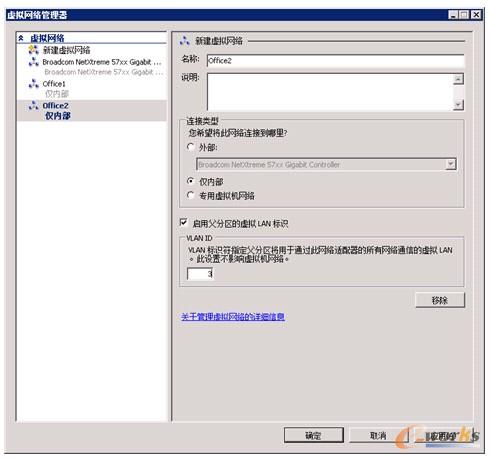

⑥如图13-53所示,输入新建网络的名称Office2,选中“启用父分区的虚拟LAN标识”复选框,在下面的文本框中输入3,单击“应用”按钮。
图13-52 添加网络
图13-53 输入虚拟网络名称和VLAN ID
⑦如图13-54所示,打开物理机的网络连接,可以看到多出来Office1和Office2两个网络设备,如图中所示指定Office1和Office2的IP地址。
⑧单击打开Server1,如图13-54所示,选择“文件”→“设置”命令。
图13-54 物理机的网络连接增加

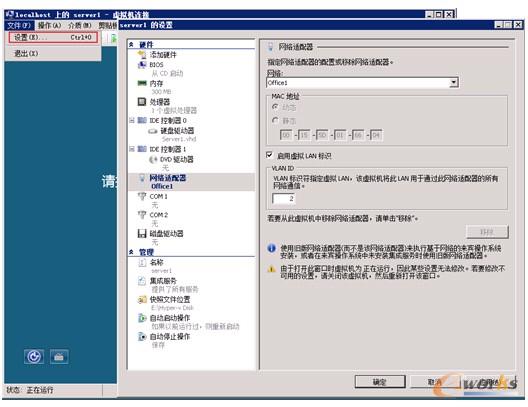

⑨如图13-55所示,在出现的“Server1的设置”对话框中,选择“网络适配器”,网络选择Office1,选中“启用虚拟LAN标识”复选框,在下面的文本框中输入2,单击“确定”按钮。
图13-55 更改虚拟机使用的网络

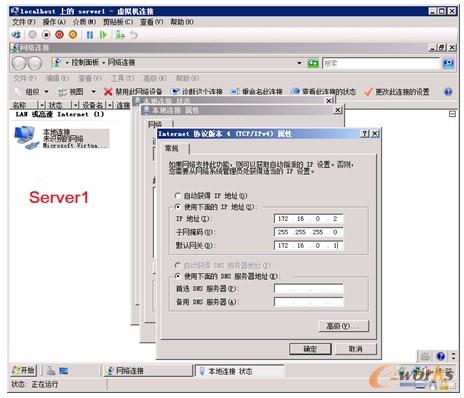

⑩如图13-56所示,设置Server1的IP地址为172.16.0.2,子网掩码255.255.255.0,网关172.16.0.1。

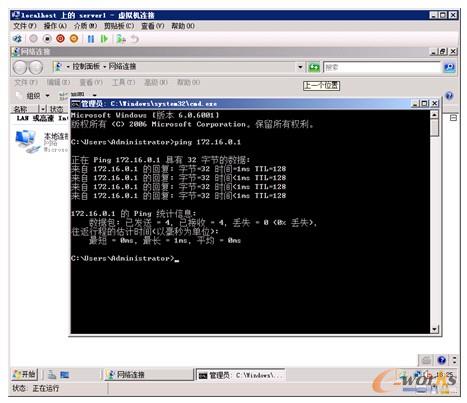

11.如图13-57所示,测试到物理机Office1的连接,ping 172.16.0.1 发现是通的。
图13-56 设置虚拟的IP地址
图13-57 虚拟机和物理机能够通信

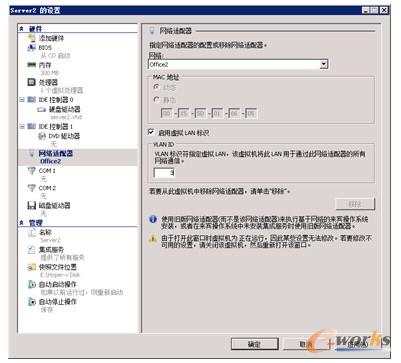

12.如图13-58所示,将Server2的网络适配器指定到Office2网络,选中“启用虚拟LAN标识”复选框,在下面的文本框中输入3,单击“确定”按钮。

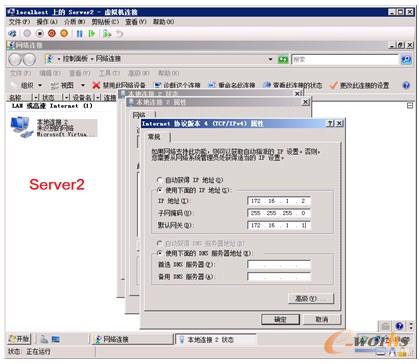

13.如图13-59所示,设置Server2的IP地址为172.16.1.2,子网掩码255.255.255.0,网关172.16.1.1。
图13-58 将Server2指定到网络
图13-59 配置Server2的IP地址

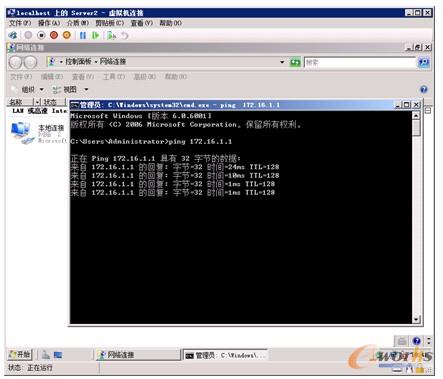

14.如图13-60所示,在Server2上测试到物理机Office2的连接,ping 172.16.1.1 发现是通的。
图13-60 测试Server2到物理机通信
