第四章 能量分析

    4.1.1  空间类型

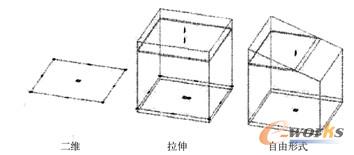

    “空间”包括3种不同类型的几何形体：二维、拉伸及自由形式（见图4-1）。在把“空间”赋予给某一房间或区域之前，可以使用“特性”选项板来选择一种类型。也可以在“空间”工具中预设“空间生成”类型（见下面的“创建工具选项板”主题）。

图4-1 “空间”包括3种不同类型的几何形体



    “二维空间”仅能提供某一房间或区域的面积信息。如果不需要体积数据，使用“二维空间”即可满足要求。一旦在房间中生成“二维空间”，就能提供长度、宽度、基准面积和基准周长（实际尺寸）。



    “拉伸空间”不仅能提供房间的面积信息，也能够提供外墙、屋顶以及各自的开洞面积。“拉伸”类型为“空间”增加了三维特性，并且显示楼板、顶棚和“模型”显示模式下的体量对象。“拉伸空间”一旦生成，就能提供以下“构件尺寸”：总空间高度、顶棚高度、楼板厚度、顶棚厚度、高于顶棚的高度和低于楼板的高度。此外，长度、宽度、基准面积、基准周长和基准体积等“实际尺寸”也能够提供。



    “自由形式空间”能提供与“拉伸空间”相同的信息。选用“自由形式”能够修改体积构件的三维形式。“自由形式空间”一旦生成，就能提供以下的“构件尺寸”：顶棚高度、楼板厚度、顶棚厚度、高于顶棚的高度和低于楼板的高度。此外，长度、宽度、基准面积、基准周长和基准体积等“实际尺寸”也能够提供。如果把“拉伸空间”转化成“自由形式空间”，所有的开洞位置、形状和面积都保持不变。

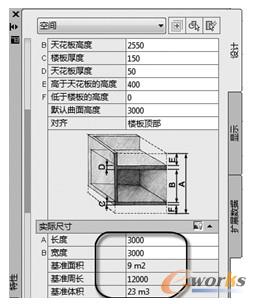

    这3种不同的“空间”类型决定了“空间”如何通过图形进行表达。一旦生成了某一种类型的“空间”，实际的面积和周长即出现在“特性”选项板中（见图4-2）。当生成的“空间”为“拉伸”或者“自由形式”时，基准面积、周长、体积等都代表实际的“空间”形体。

图4-2  3种形体类型的基准尺寸均为“空间”的实际尺寸



    4.1.2  空间创建类型



    “空间”的另一个重要内容是“创建类型”，共有4种，即插入、矩形、多边形和生成。“插入”把按样式确定的一块区域创建为“空间”，创建的过程中可以定义长度和宽度，完成后也可进行编辑；“矩形”选项可以通过拾取两个相对角点来定义任意尺寸的“空间”；而“多边形”类似于绘制一根多段线，通过定义一些顶点来绘制非矩形“空间”。无论使用哪一种方法，定义“空间”后，都可以通过夹点进行边界形状修改（见图4-3）。



    “插入”、“矩形”和“多边形”这些创建类型的“关联”选项都为“否”。这意味着如果“墙”或者其他房间边界改变，就需要手动更新“空间”来匹配新的平面布置。



    最后一种创建类型为“生成”。通过这种方法得到的“空间”可以是“关联”（当与其相关联的对象，如墙、楼板等，发生任何变化时均能够自动更新），也可以是“不关联”（需要手动更新）。当文件中有“墙”或者其他边界形体时，“生成”是创建空间最快捷的方法。



    4.1.3  空间边界

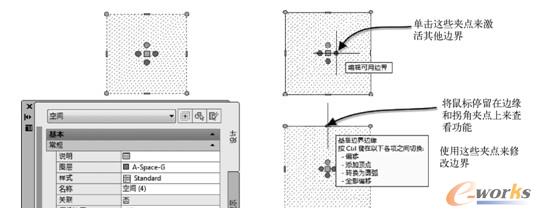

    如果机械系统设计师想要进一步控制或为“空间”提供更多细节，那么有几种边界可供选择。如需显示“空间”边界，则单击“空间”对象，然后在“特性”选项板中将“偏移边界”选项改为“手动”。再一次单击“空间”即可发现其中心显示了额外的夹点。把鼠标悬停于每个夹点上，可以看到4种边界类型中的某一种能够被启用或禁用（见图4-4）。

图4-4  手动边界可以用于修改基准面积、净面积、可用面积和总面积



    “空间”具有4种不同的边界类型。每种类型都显示“空间”的一个不同方面，并且能够被单独编辑。下面是对它们的简要概括。



    基准边界——通常表示被空间覆盖房间的内部区域，即由关联空间中边界对象形成的区域。大多数情况下，基准边界与净边界等同，但是在某些面积计算标准中（如瑞典SIS标准）不同。



    净边界——基准边界的偏移，可用于规划和细化设计。当空间的计算面积小于基准边界面积时，净边界还可用于特殊的应用。



    可用边界——基准边界的偏移。可用边界范围通常是从外墙的内边到内墙的中心（或内墙中指定距离）。



    总边界——基准边界的偏移。通常，总边界是从外墙的外边测量到内墙的中心。



    注意：以上定义摘自AutoCAD Architecture在线帮助。
