第七章箱盖模具设计实例

第四节设计步骤

上一节返回目录下一节

7.4.1设置工作目录

1）单击主菜单中的“文件”→“设置工作目录”命令，打开“选取工作目录”对话框。改变目录到“ex7.prt”文件所在的目录（如“D:\实例源文件\第7章”）。

2）单击该对话框底部的“确定”按钮，即可将“ex7.prt”文件所在的目录设置为当前进程中的工作目录。

7.4.2 设置配置文件

1）单击主菜单中的“工具”→“选项”命令，打开“选项”对话框。在“选项”文本框中输入文字“enable_absolute_accuracy”，如图7-3所示，并按〈Enter〉键确认。

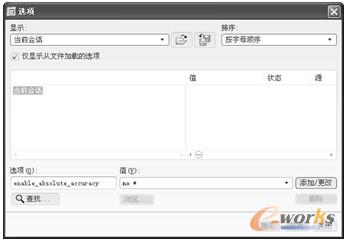

图7-3 “选项”对话框

图7-3 “选项”对话框

2）单击“值”编辑框右侧的按钮，并在打开的下拉列表中选择“yes”选项。单击“添加/更改”按钮，此时“enable_absolute_accuracy”选项和值会出现在“选项”列表中，如图7-4所示。

3）单击该对话框底部的“确定”按钮，退出对话框。此时，系统将启用绝对精度功能，这样在装配参照零件过程中，可以将组件模型的精度设置为和参照模型精度相同。

7.4.3 新建模具文件

1）单击“文件”工具栏上的“新建”按钮，打开“新建”对话框。选中“类型”选项组中的“制造”单选按钮和“子类型”选项组中的“模具型腔”单选按钮。

2）在“名称”文本框中输入文件名“ex7”，取消选中“使用默认模板”复选框，如图7-5所示。单击对话框底部的“确定”按钮，打开“新文件选项”对话框。

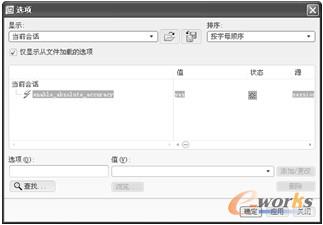

图7-4 设置选项

图7-4 设置选项

图7-5 “新建”对话框

图7-5 “新建”对话框

3）在该对话框中选择“mmns_mfg_mold”模板，如图7-6所示。单击对话框底部的“确定”按钮，进入模具设计模块。

7.4.4 装配参照零件

1）单击“模具设计”工具栏上的“模具型腔布局”按钮，系统弹出如图7-7所示的“布局”对话框和“打开”对话框，并要求用户选取参照零件。

2）在“打开”对话框中，系统会自动选中“EX7.prt”文件。单击对话框底部的“打开”按钮，打开如图7-8所示的“创建参照模型”对话框。

3）接受该对话框中默认的设置，单击对话框底部的“确定”按钮，返回“布局”对话框。单击对话框底部的“预览”按钮，参照零件在图形窗口中的位置如图7-9所示。从图中可以看出该零件的位置不对，需要重新调整。

图7-6 “新文件选项”对话框

图7-6 “新文件选项”对话框

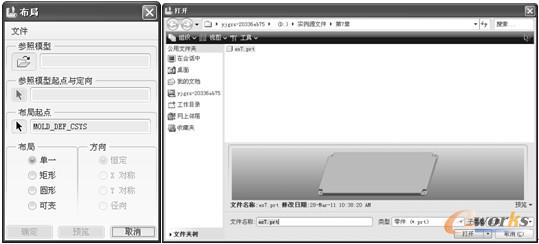

图7-7 “布局”和“打开”对话框

图7-7 “布局”和“打开”对话框

图7-8 “创建参照模型”对话框

图7-8 “创建参照模型”对话框

图7-9 错误位置

图7-9 错误位置

4）单击“参照模型起点与定向”选项中的“选取”按钮，系统弹出如图7-10所示的“得到坐标系”菜单管理器，并打开另外一个窗口。单击“坐标系类型”菜单管理器中的“动态”命令，打开“参照模型方向”对话框。

5）在“坐标系移动/定向”选项组中的“值”文本框中输入数值“90”，如图7-11所示，并按〈Enter〉键确认。接受其他选项默认的设置，单击对话框底部的“确定”按钮，返回“布局”对话框。

6）单击该对话框底部的“预览”按钮，参照零件在图形窗口中的位置如图7-12所示。从图中可以看出该零件的位置现在是正确的。

7）单击该对话框底部的“确定”按钮，退出对话框。系统弹出如图7-13所示的“警告”对话框，单击对话框底部的“确定”按钮，接受绝对精度值的设置。单击如图7-14所示的“型腔布置”菜单管理器中的“完成/返回”命令，返回“模具”菜单。

图7-10 “得到坐标系”菜单管理器

图7-10 “得到坐标系”菜单管理器

图7-11 “参照模型方向”对话框

图7-11 “参照模型方向”对话框

图7-12 正确位置

图7-12 正确位置

图7-13 “警告”对话框

图7-13 “警告”对话框

7.4.5 设置收缩率

1）单击“模具设计”工具栏上的“按比例收缩”按钮，打开“按比例收缩”对话框。此时，系统将自动选择“坐标系”选项中的“选择”按钮，要求用户选取坐标系。

2）在图形窗口中选取“PRT_CSYS_DEF：F1”坐标系，然后在“收缩率”文本框中输入收缩值“0.005”，如图7-15所示。接受其他选项默认的设置，单击对话框底部的“勾选”按钮，退出对话框。

图7-14 “型腔布置”菜单管理器

图7-14 “型腔布置”菜单管理器

图7-15 “按比例收缩”对话框

图7-15 “按比例收缩”对话框

专家提示：用户可以单击右侧“模具”菜单中的“收缩”→“收缩信息”命令，在弹出的信息窗口中查看收缩值，以避免输入错误的收缩值。

7.4.6创建工件

1）单击“模具设计”工具栏上的“自动工件”按钮，打开“自动工件”对话框。此时，系统要求用户选取用于模具原点的坐标系。

2）在图形窗口中选取“MOLD_DEF_CSYS”坐标系为模具原点，然后在“形状”下拉列表框中选择“BLOCK_ROUND”选项，如图7-16所示。

3）在“整体尺寸”选项组中输入如图7-16所示的尺寸，并接受其他选项默认的设置。单击对话框底部的“确定”按钮，退出对话框。

4）单击主菜单中的“文件”→“属性”命令，打开“模型属性”对话框，如图7-17所示。单击“关系、参数和实例”选项组中“参数”选项右边的“更改”按钮，打开“参数”对话框。

5）在该对话框“查找范围”选项组中的“对象类型”下拉列表框中选择“零件”选项，此时，系统要求用户选取要改变参数的零件。

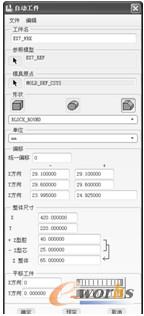

图7-16 “自动工件”对话框

图7-16 “自动工件”对话框

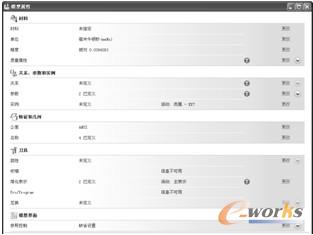

图7-17 “模型属性”对话框

图7-17 “模型属性”对话框

6）在图形窗口中选取工件，返回“参数”对话框。在列表中改变“CHAMFER”参数的值为“15”，如图7-18所示。单击对话框底部的“确定”按钮，返回“模型属性”对话框。

7）单击该对话框底部的“关闭”按钮，退出对话框。单击“编辑”工具栏上的“再生”按钮，再生工件。此时，创建的工件如图7-19所示。

专家提示：对于创建的工件，系统将以绿色显示，以便于与其他元件区别。

图7-18 “参数”对话框

图7-18 “参数”对话框

图7-19 创建的工件

图7-19 创建的工件

7.4.7 创建分型面

1．创建主分型面

（1）第一次复制曲面

1）单击“模具设计”工具栏上的“分型面”按钮，进入分型面设计界面。

2）单击“MFG 体积块”工具栏上的“属性”按钮，打开“属性”对话框。在“名称”文本框中输入分型面的名称“MAIN”，如图7-20所示。单击对话框底部的“确定”按钮，退出对话框。

3）单击状态栏中的“过滤器”下拉列表框，并在打开的下拉列表框中选择“几何”选项，将其设置为当前过滤器。

4）在模型树中用鼠标右键单击“EX7_WRK.PRT”工件，并在弹出的快捷菜单中选择“遮蔽”命令，将其隐藏。

5）在图形窗口中选取参照零件上任意一个外表面，如图7-21所示，此时被选中的表面呈红色。

图7-20 “属性”对话框

图7-21 选取表面

图7-21 选取表面
